Stichelschleifmaschine-fuer-Uhrmacher-001
Stichelschleifmaschine-fuer-Uhrmacher-002
Stichelschleifmaschine-fuer-Uhrmacher-003

Werte Freunde der Uhrmacherei,

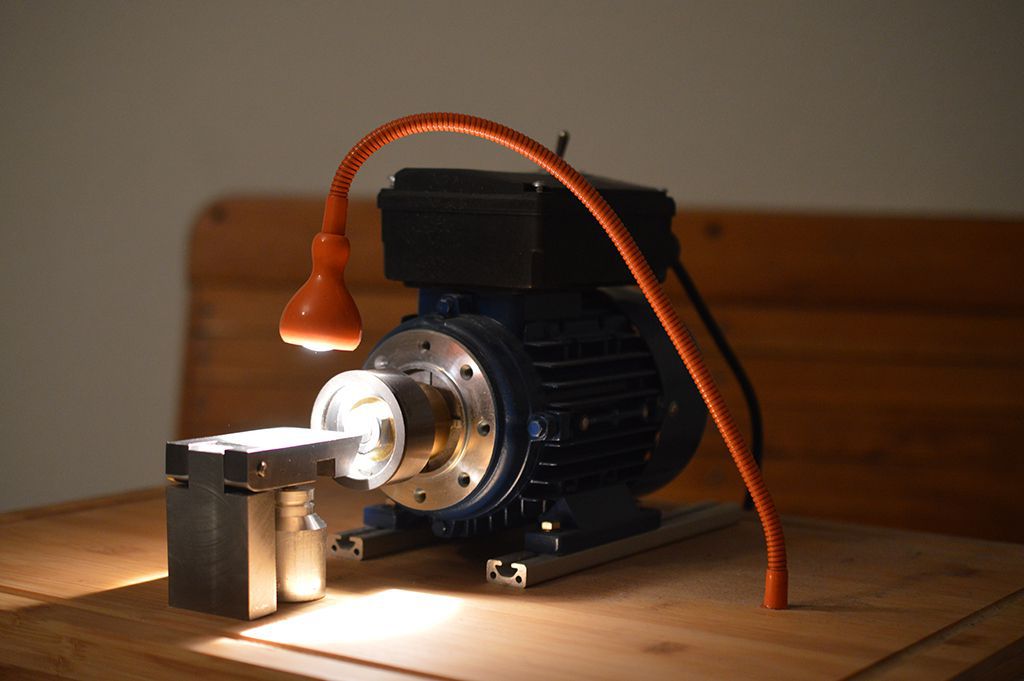

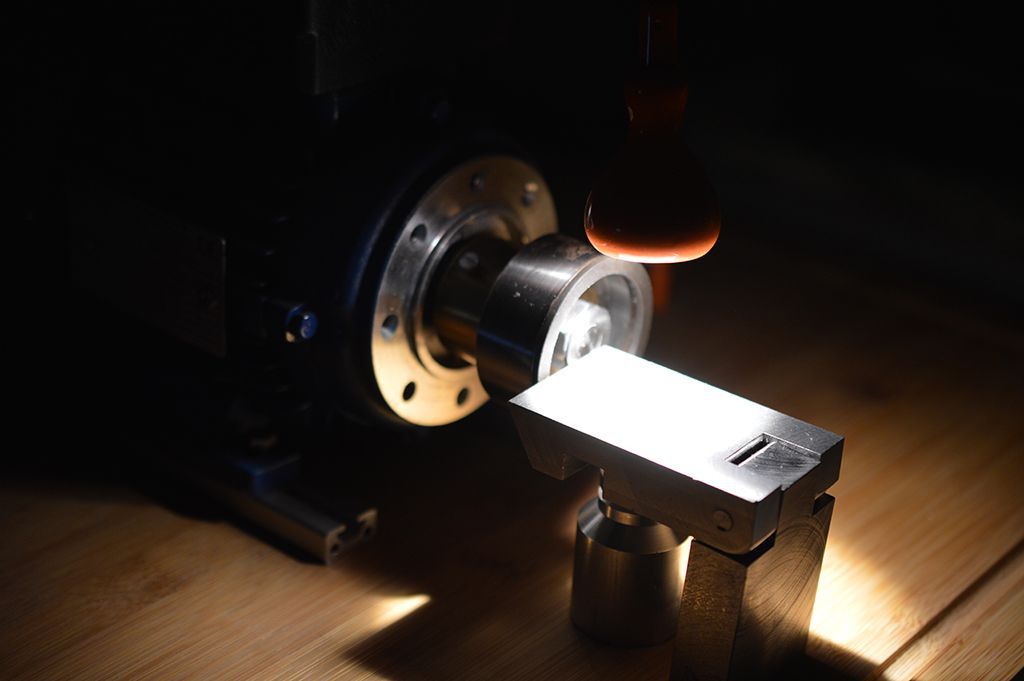

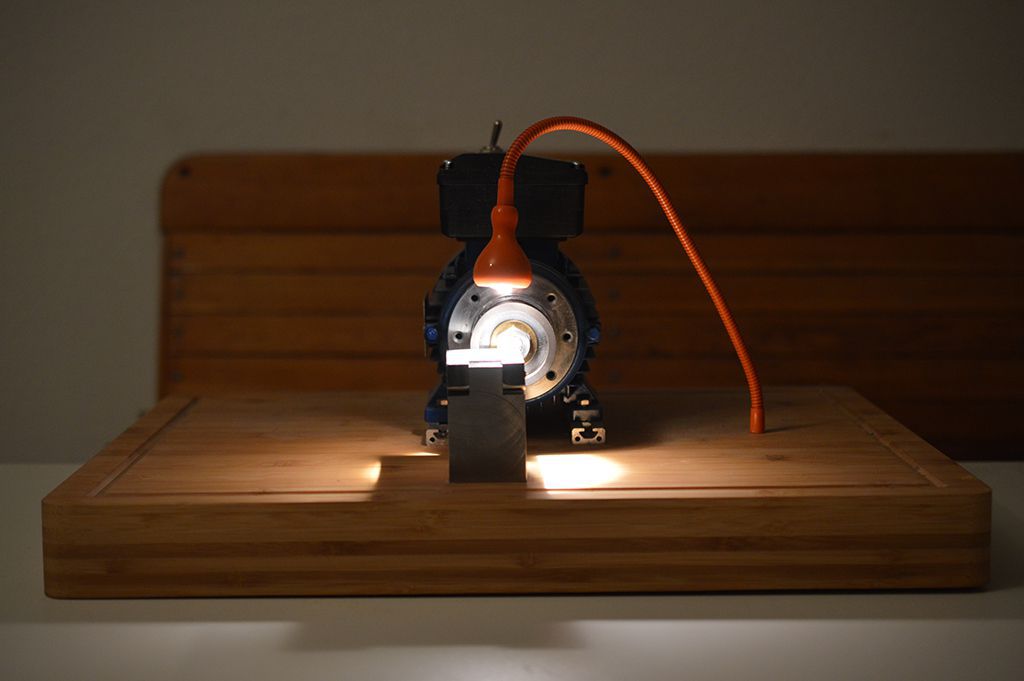

um die Werkzeuge und Maschinen besser zu schonen, habe ich für das Schleifen von Hartmetalldrehstählen extra eine Maschine gebaut.

Der Auflagetisch ist im Winkel frei verstellbar.

Die Maschine kann man sehr gut sauber halten und schnell den aggressiven Schleifstaub beseitigen.


Big-Orbit-001
Big-Orbit-002
Big-Orbit-004
Big-Orbit-005
Big-Orbit-006
Big-Orbit-007
Big-Orbit-009
Big-Orbit-010
Big-Orbit-012
Big-Orbit-013

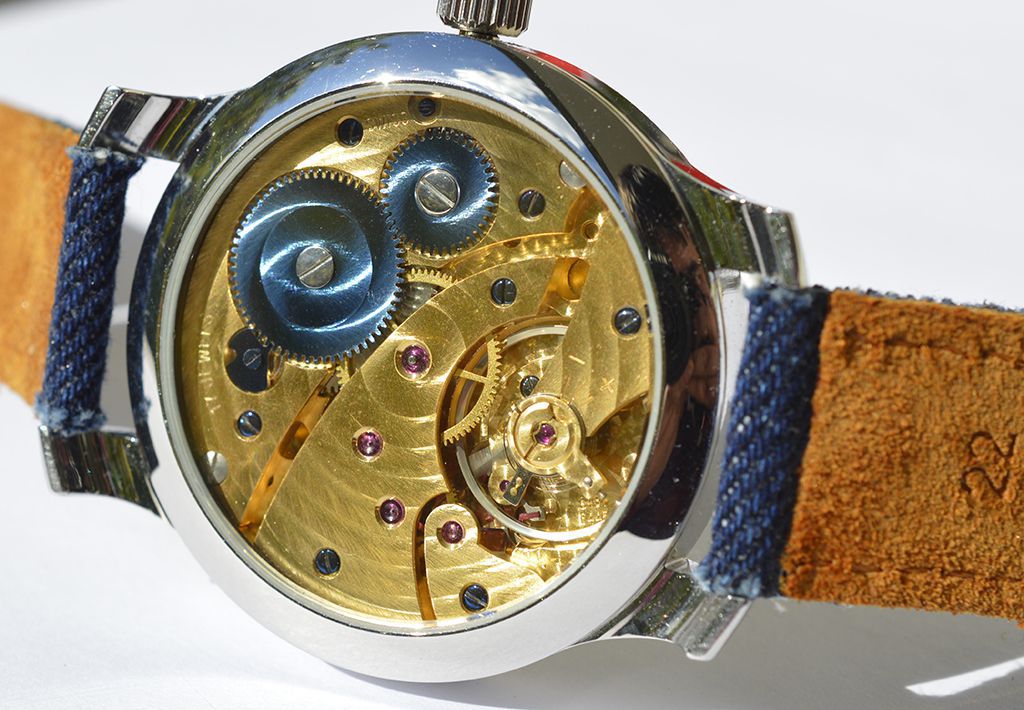

Werte Freunde der Uhrmacherei,

wie Sie sicherlich schon mitbekommen haben, mache ich sehr gerne auch mal verrückte Uhren.

Man kann in so einem Projekt nicht nur der Uhrmacher sondern auch der Künstler sein!

In diesem Stück verrückter Uhrmacherkunst steckt sehr viel Arbeit.

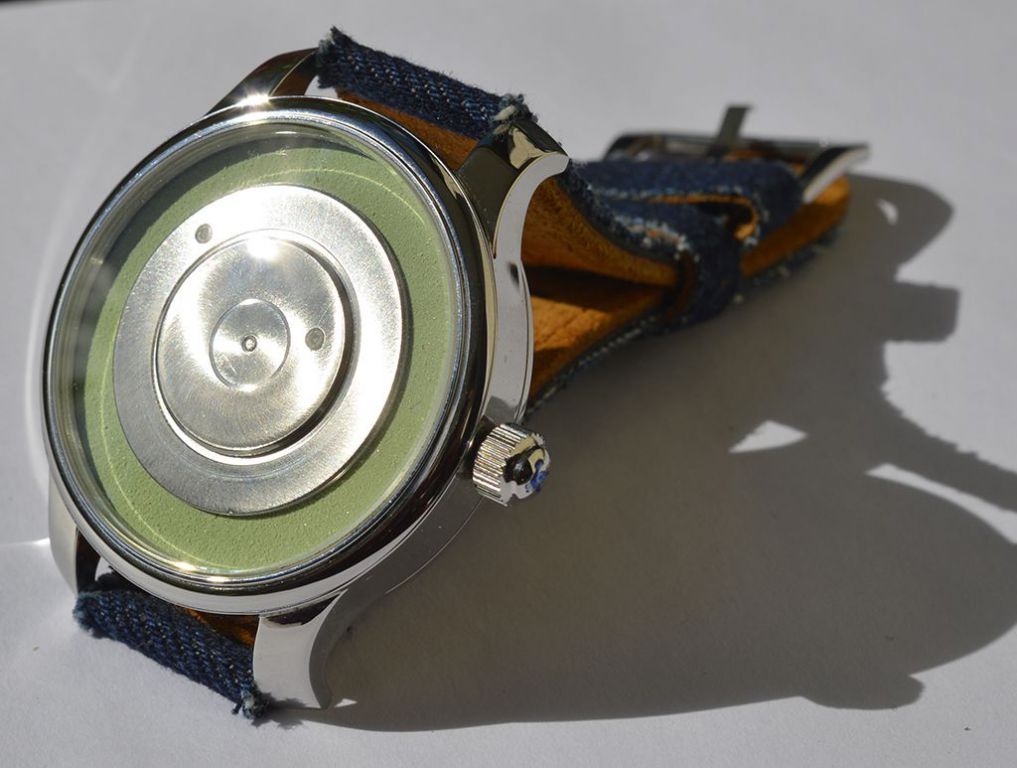

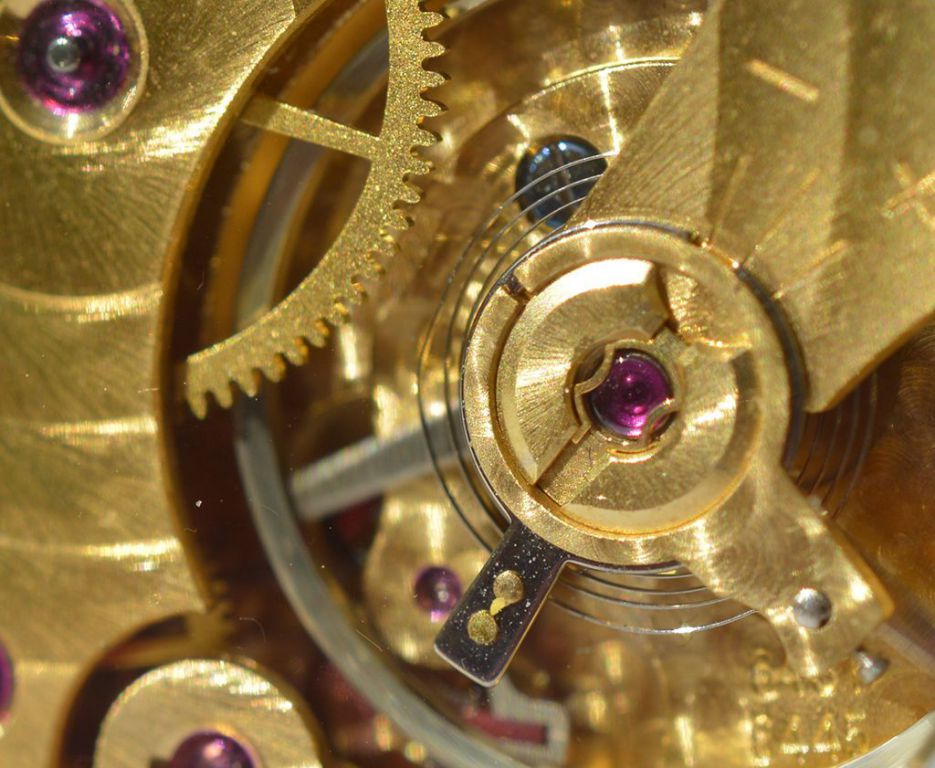

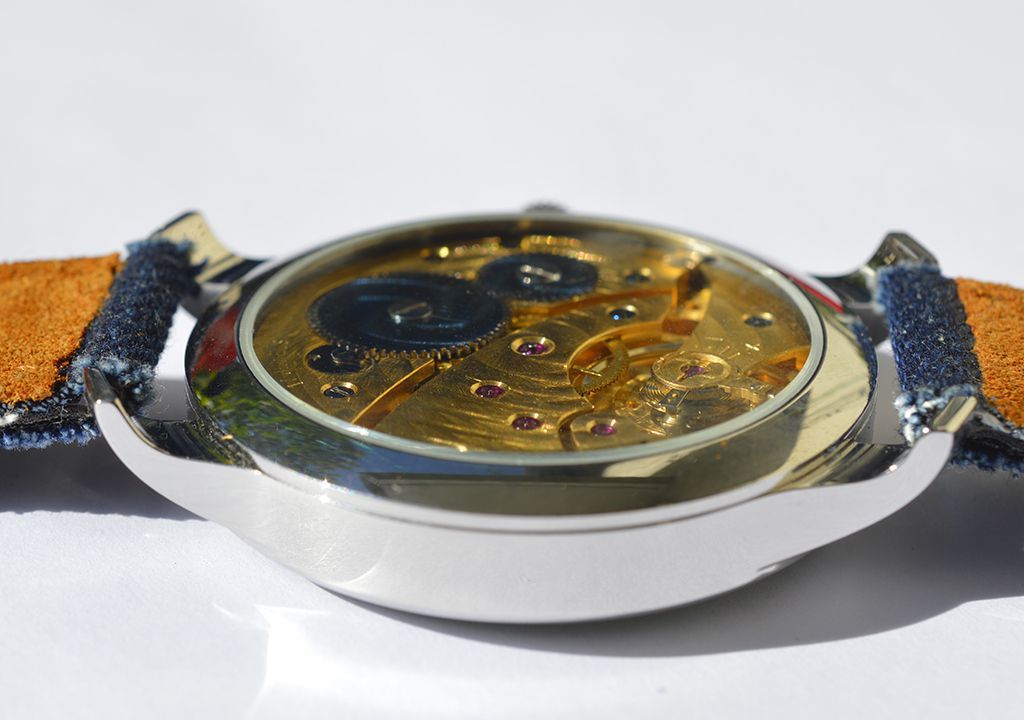

Ein sehr seltenes und sehr großes Unitas 6445 mit Incabloc Stoßsicherung hat von mir eine umfassende Überarbeitung und Veredelung bekommen.

Die Platinen und Brücken haben Genfer Streifen im Kreis erhalten.

Die Platinen und Brücken wurden fein vergoldet.

Schrauben wurden poliert und blau angelassen.

Der Klötzchenträger wurde perliert und vergoldet.

Die Stoßsicherung hat einen Sonnenschliff erhalten und wurde vergoldet.

Die Grundplatine und der Ankerkloben wurden ebenfalls perliert und vergoldet.

Kron- und Sperrrad haben den Glashütter Sonnenschliff erhalten und wurden blau angelassen.

Die Sperrklinke wurde geschliffen und auch blau angelassen.

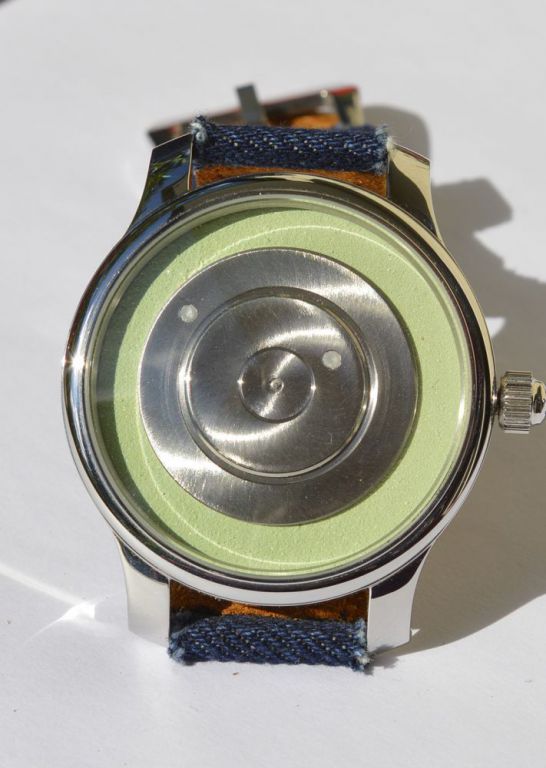

Die Zeitanzeige ist mysteriös gestaltet worden.

Es wurden von mir zwei Scheiben aus Edelstahl gedreht und als Zeitanzeige hergerichtet.

Das Grundzifferblatt ist mit Leuchtpigmenten bestreut worden.

Diese Uhr als Design- und Kunstobjekt soll die Weite und Größe des Universums etwas mit darstellen.

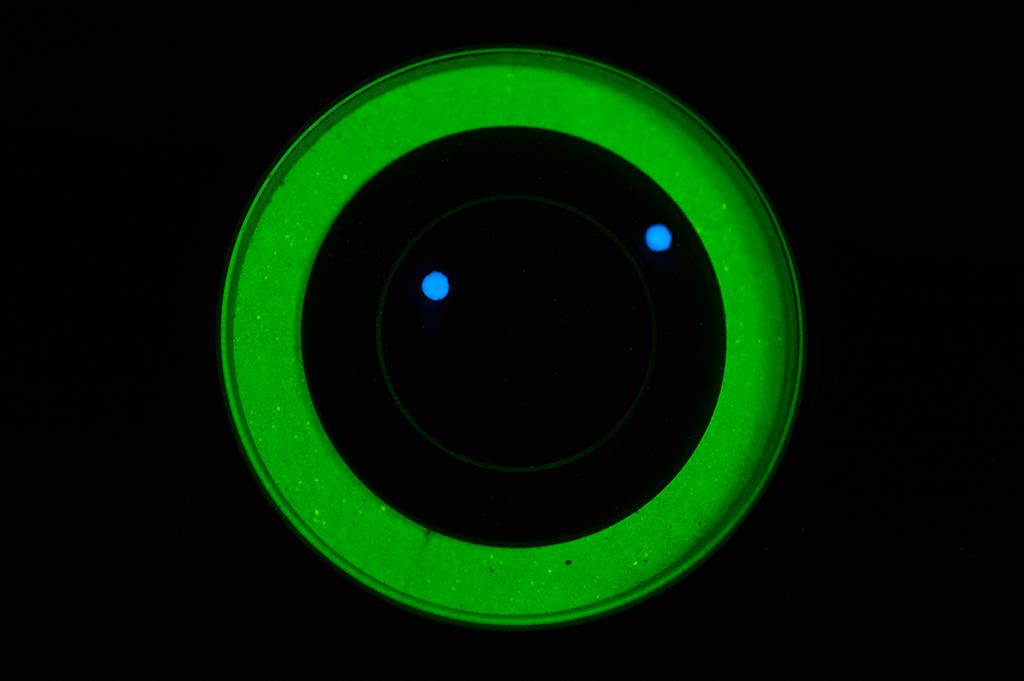

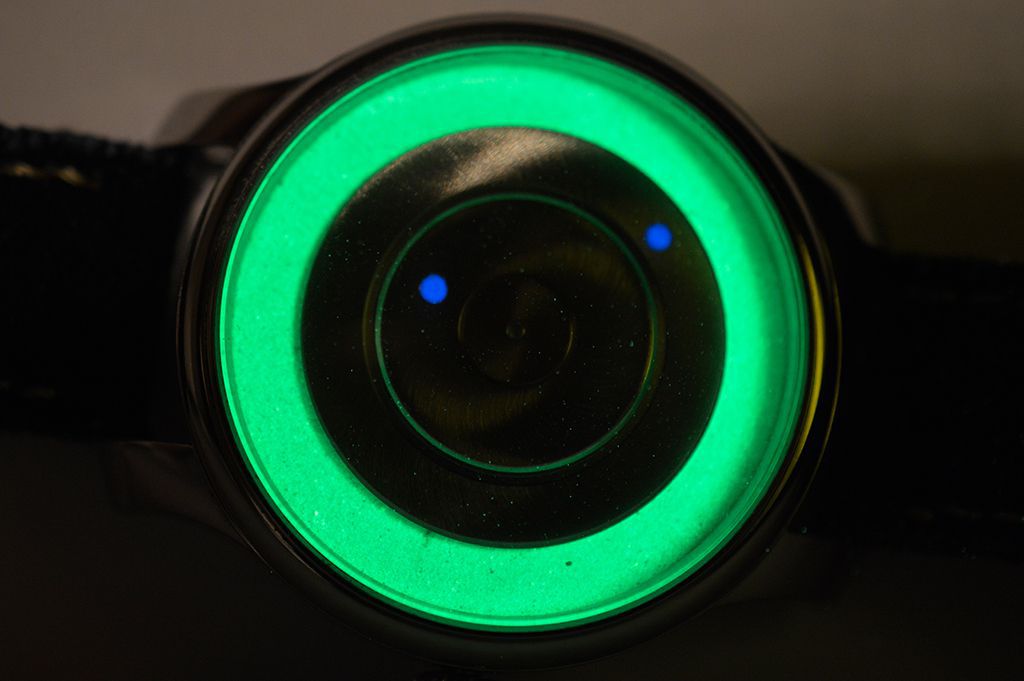

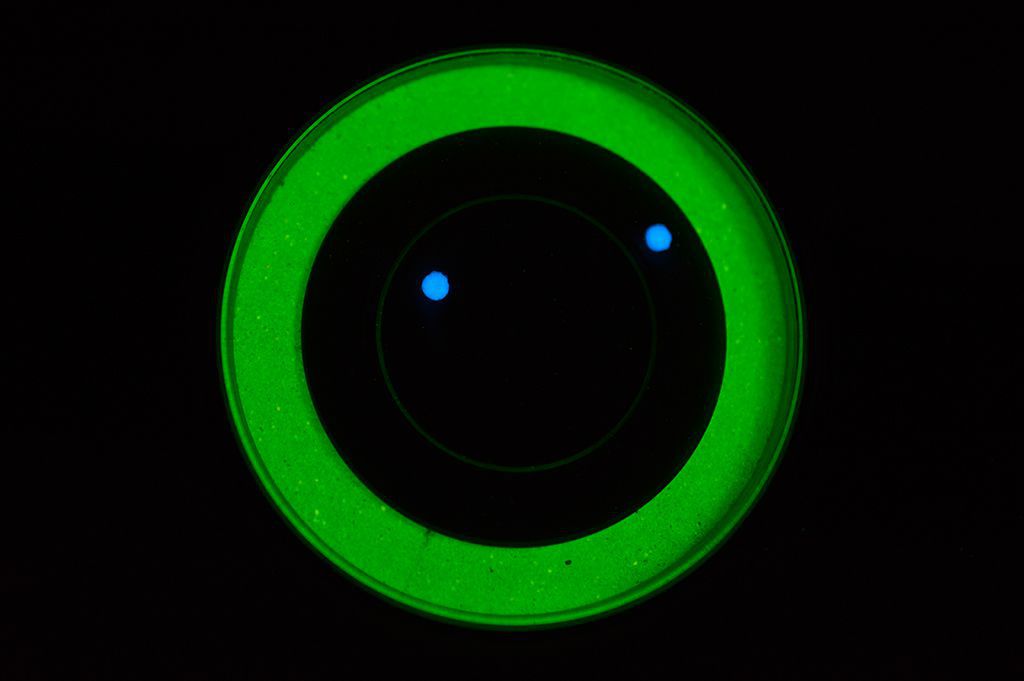

Nachts leuchtet das Grundzifferblatt in einem satten Grün und die Punkte der Zeitanzeige in einem satten Blau.

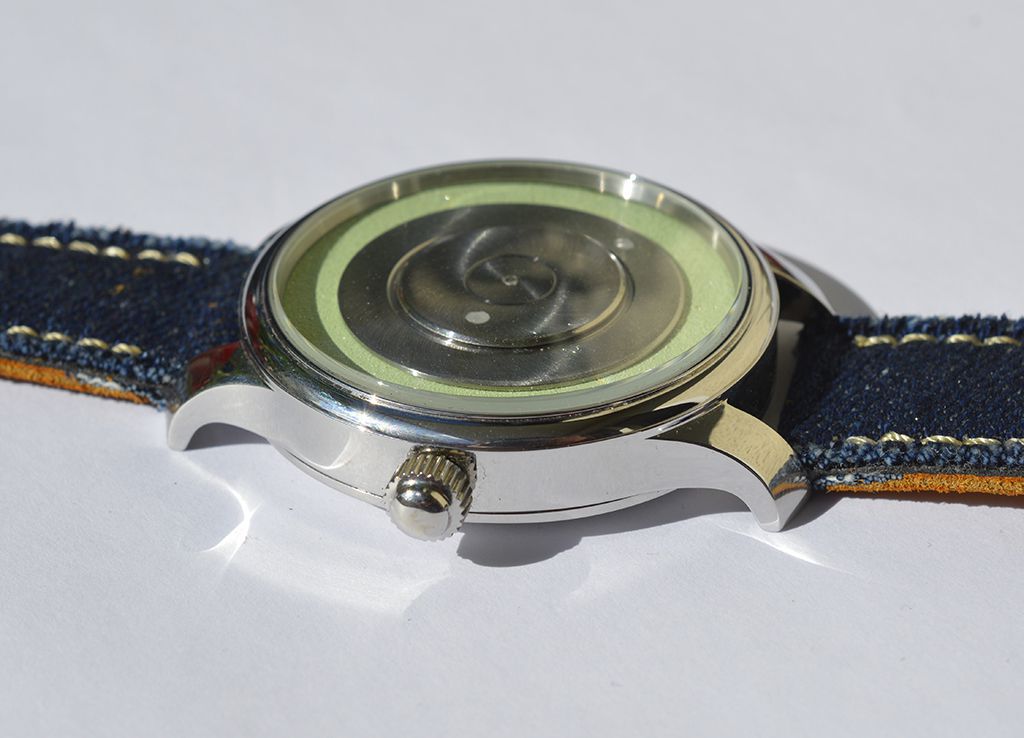

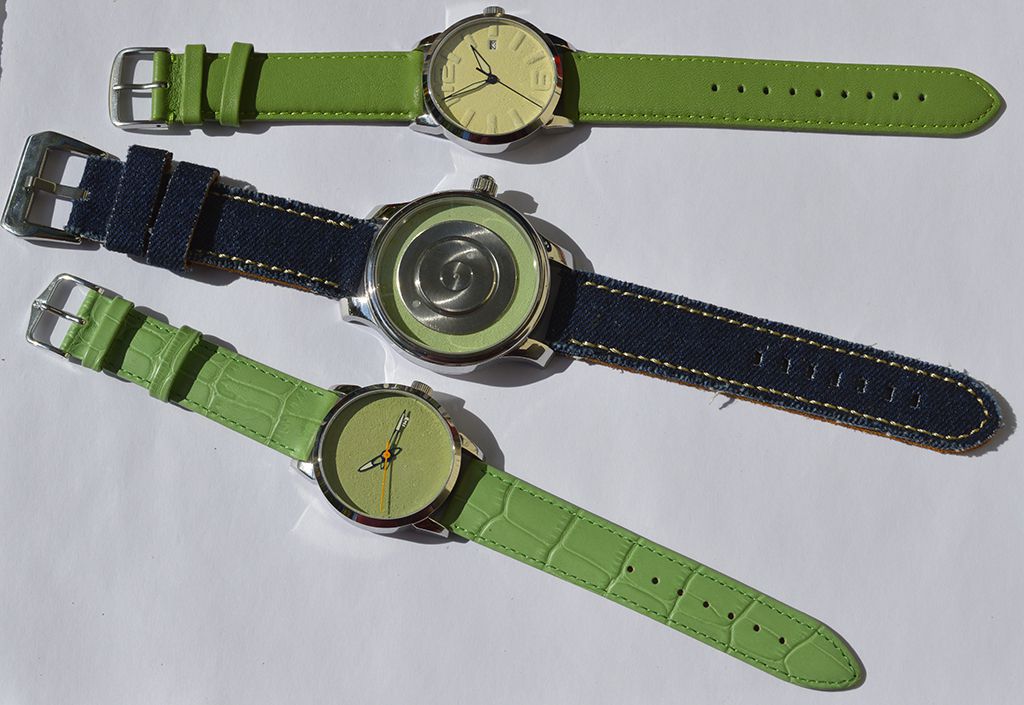

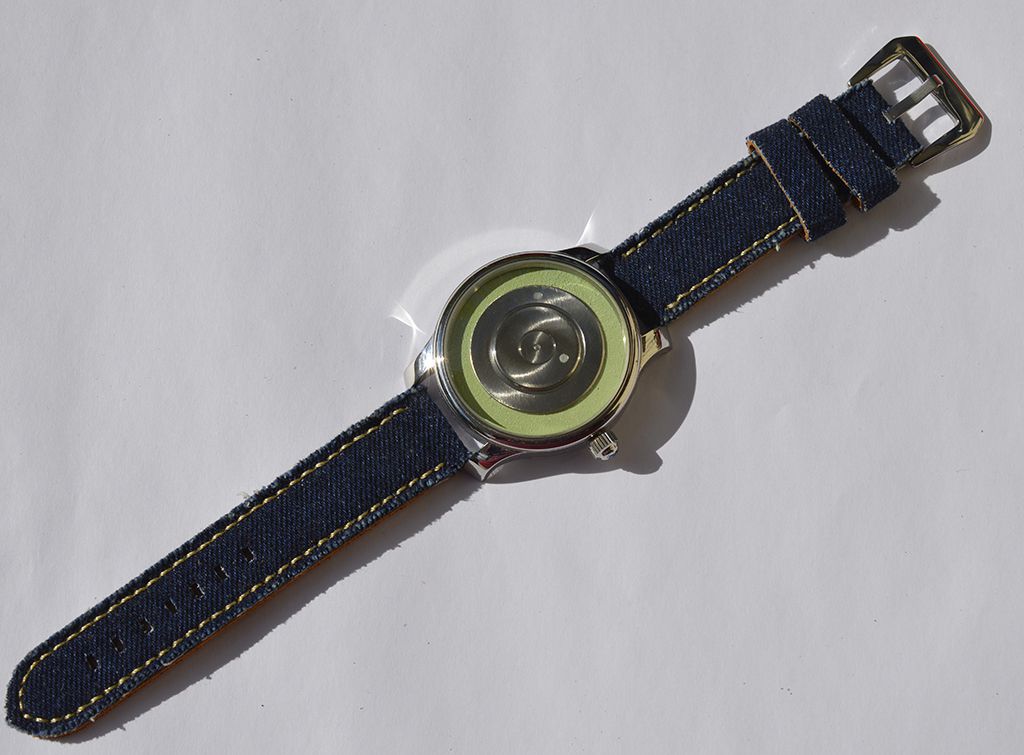

Diese Uhr ist durch ihre Größe mit 50mm auffällig und einzigartig.

Als Band wurde ein 22mm Armband aus Jeansstoff gewählt; das Armband soll die Lässigkeit des Trägers noch etwas mehr unterstreichen.


Crazy Watches from Berlin!

Wasseruhr-Europacenter-001
Wasseruhr-Europacenter-002
Wasseruhr-Europacenter-003
Wasseruhr-Europacenter-004

Werte Freunde der Uhrmacherei,

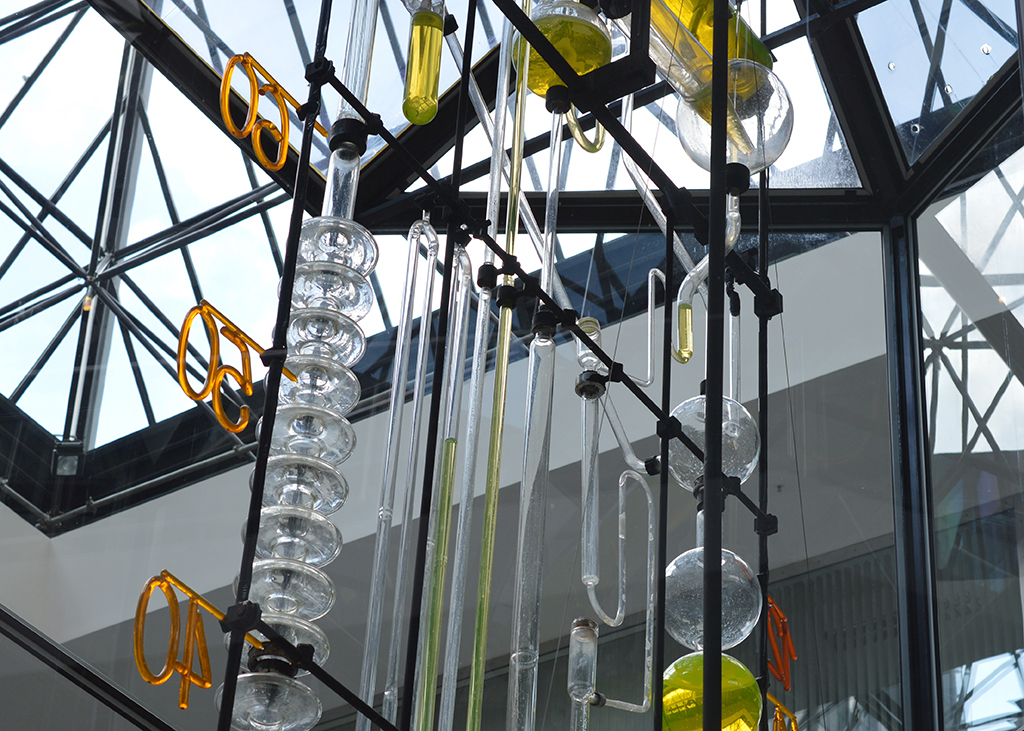

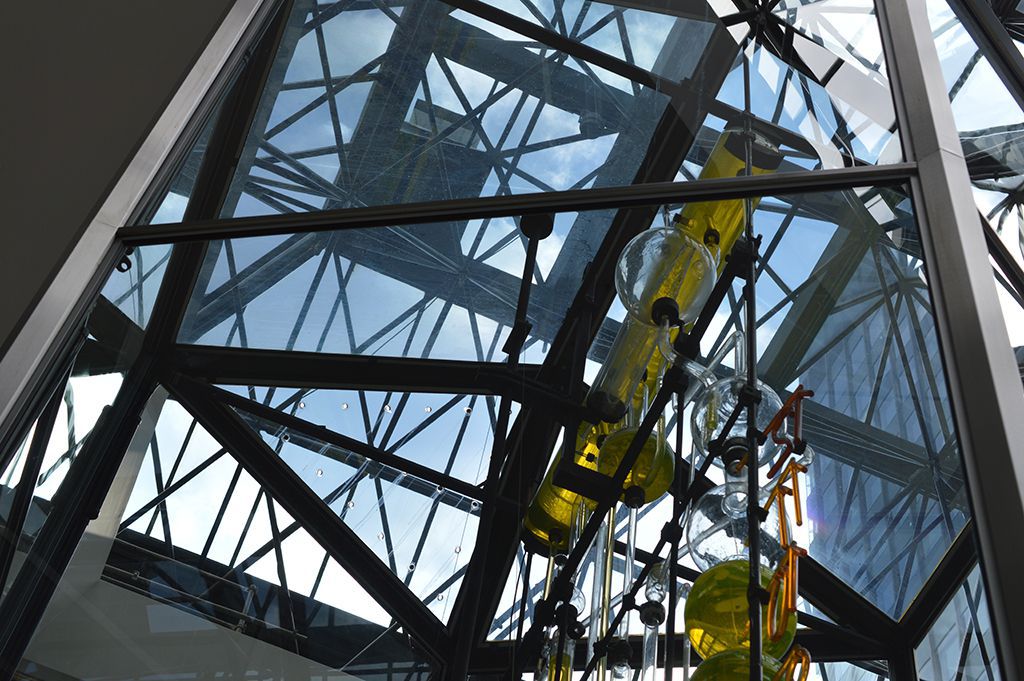

heute will ich mal von der Wasseruhr im Europacenter berichten. :D

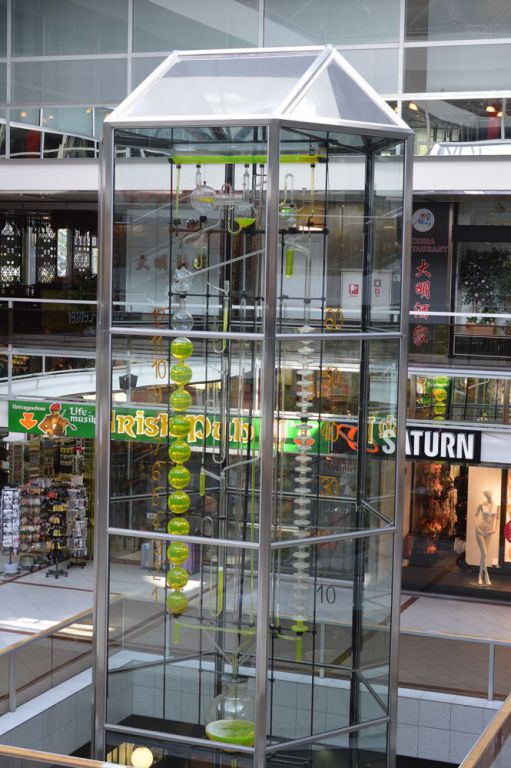

"Die Uhr der fließenden Zeit"

Zeit kann man sehen - zumindest im Europa-Center Berlin und Dank des Franzosen Bernard Gitton, der die Uhr der fließenden Zeit 1982 entworfen und realisiert hat. Das 13 Meter hohe Chronometer erstreckt sich über insgesamt 3 Etagen und gibt mit Hilfe des Flüssigkeitsstands in 12 großen und 30 abgeflachten, kleinen Glaskugeln der Zeit ein Gesicht.

Die kleinen Kugeln zeigen die Minuten an. Jede der kleinen Kugeln füllt sich in 2 Minuten, so dass die 30 Kugeln insgesamt einer vollen Stunde entsprechen.

Die schon vergangenen Stunden sind anhand der Anzahl der bereits gefüllten großen Kugeln ersichtlich.

Sind beispielsweise 10 große und 15 kleine Kugeln gefüllt, so ist es 10:30 Uhr oder 22:30 Uhr, je nachdem, ob es sich um eine Zählung vor oder nach Mittag handelt.

Sind 60 Minuten verstrichen, also 30 der kleinen, flachen Glaskugeln gefüllt, fließt ihr Inhalt in die betreffende große Kugel zur Anzeige der vollen Stunde ab und der Zyklus der kleinen Kugeln beginnt erneut.

Um 1:00 Uhr und um 13:00 Uhr leert sich folglich das gesamte System bis auf die Stundenanzeige von 1:00 Uhr bzw. 13:00 Uhr und der Zyklus des gesamten Systems und der großen Kugeln beginnt erneut.

Die Bewegung der neongrünen Flüssigkeit innerhalb der Uhr wird durch ein violettes Pendel gesteuert, das durch den Wasserabfluss in der oberen Schale angetrieben wird.

Jugendstil-Damenuhr-001
Jugendstil-Damenuhr-002
Jugendstil-Damenuhr-003
Jugendstil-Damenuhr-004
Jugendstil-Damenuhr-005
Jugendstil-Damenuhr-006

Werte Freunde der Uhrmacherei,

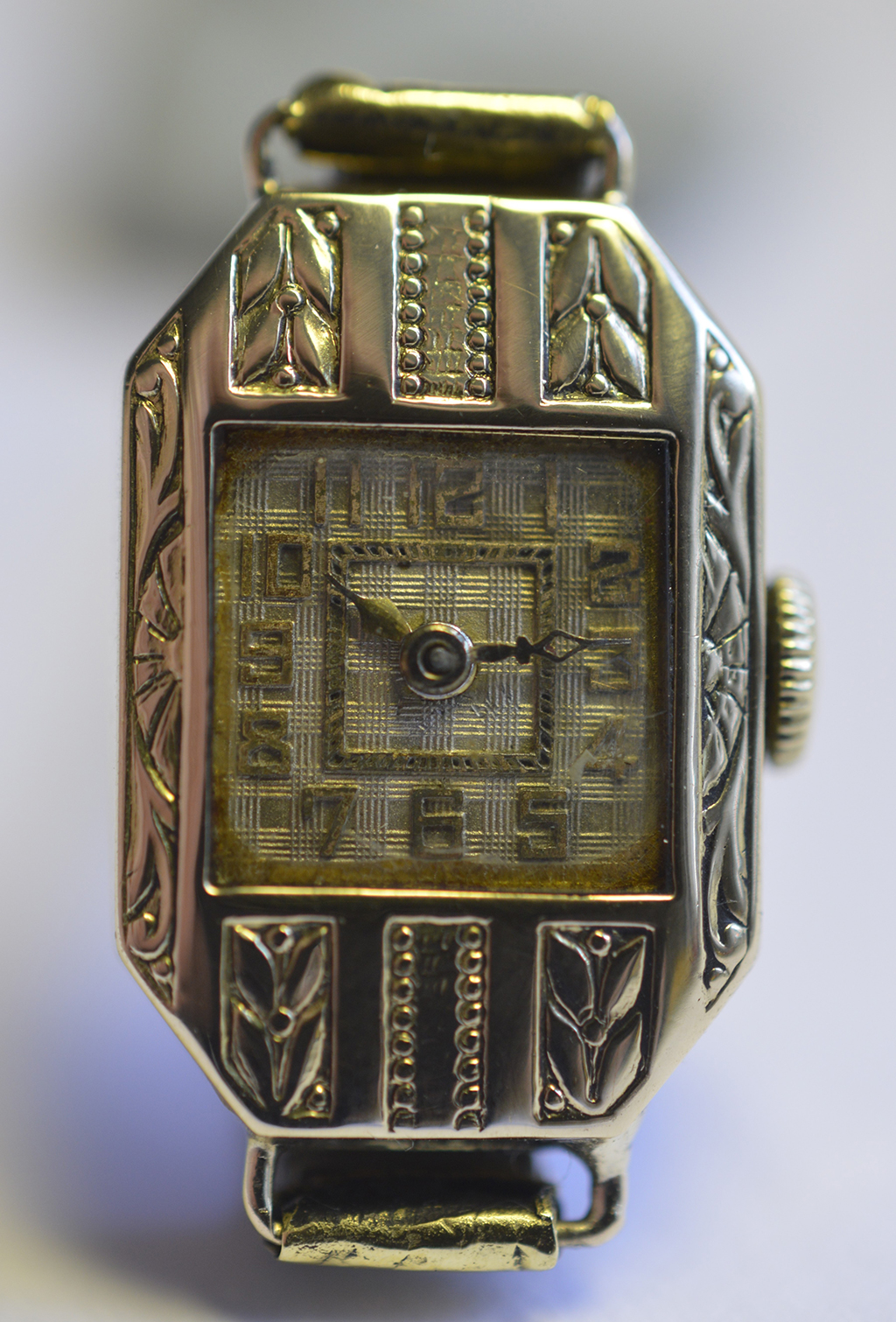

in der heutigen Welt der Uhren kommen die Damen immer zu kurz.

Dabei sind Damenuhren sehr interessant und in ihrer Wartung sehr anspruchsvoll.

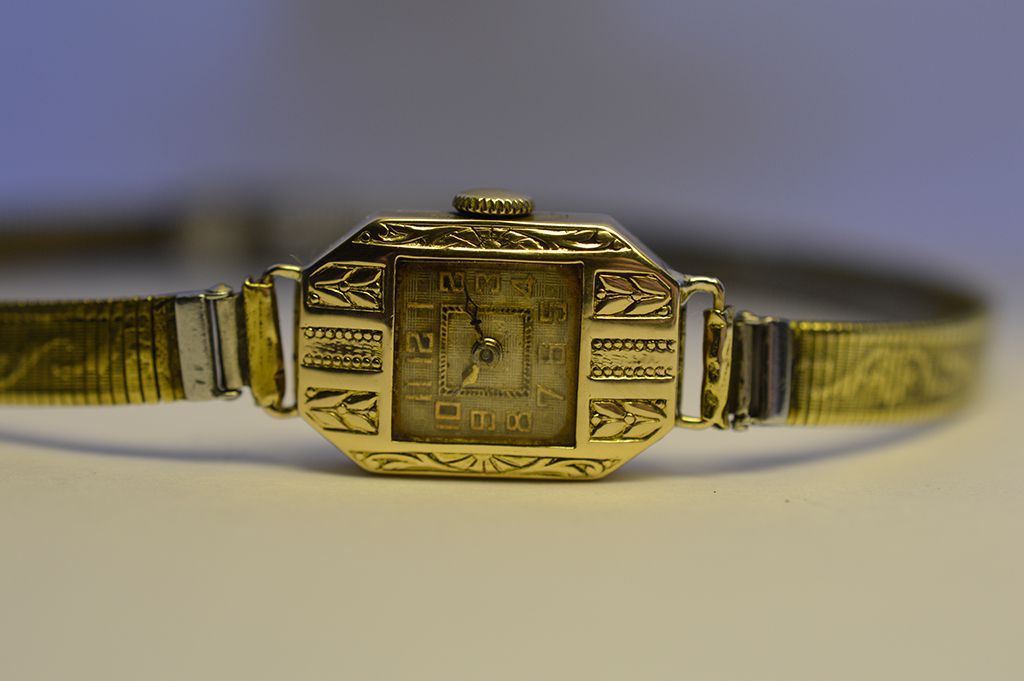

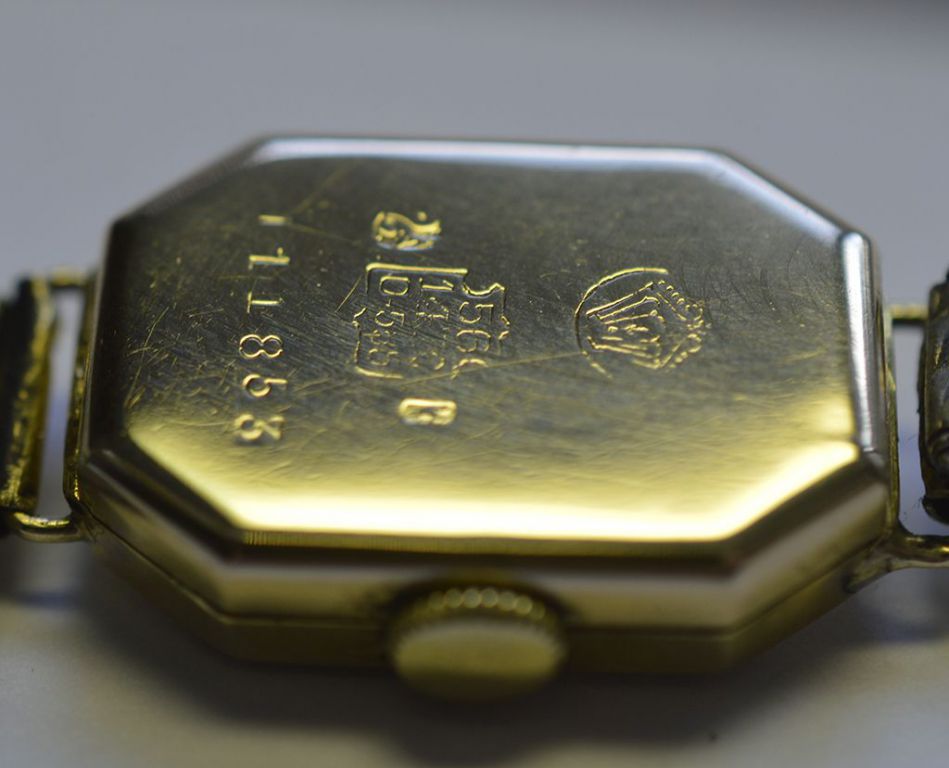

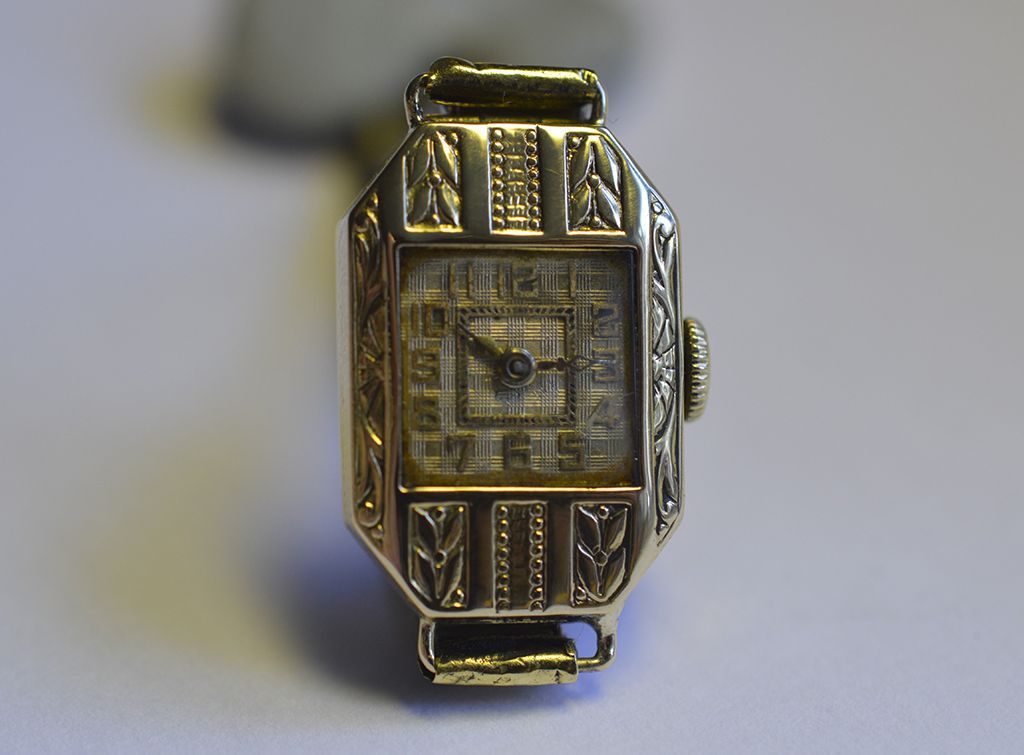

Das folgende Stück ist im Besitz einer älteren Dame, die diese Uhr selbst von Ihrer Großmutter bekommen hat. Die Uhr lief viele Jahre nicht mehr und schlummerte in einer Schublade vor sich hin.

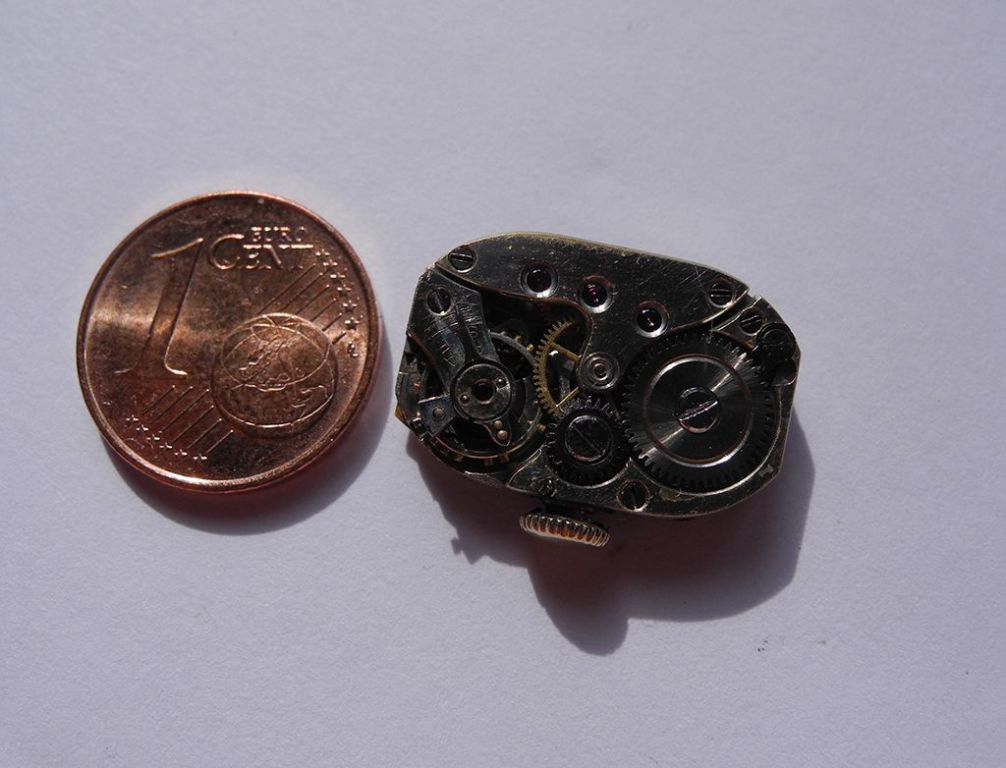

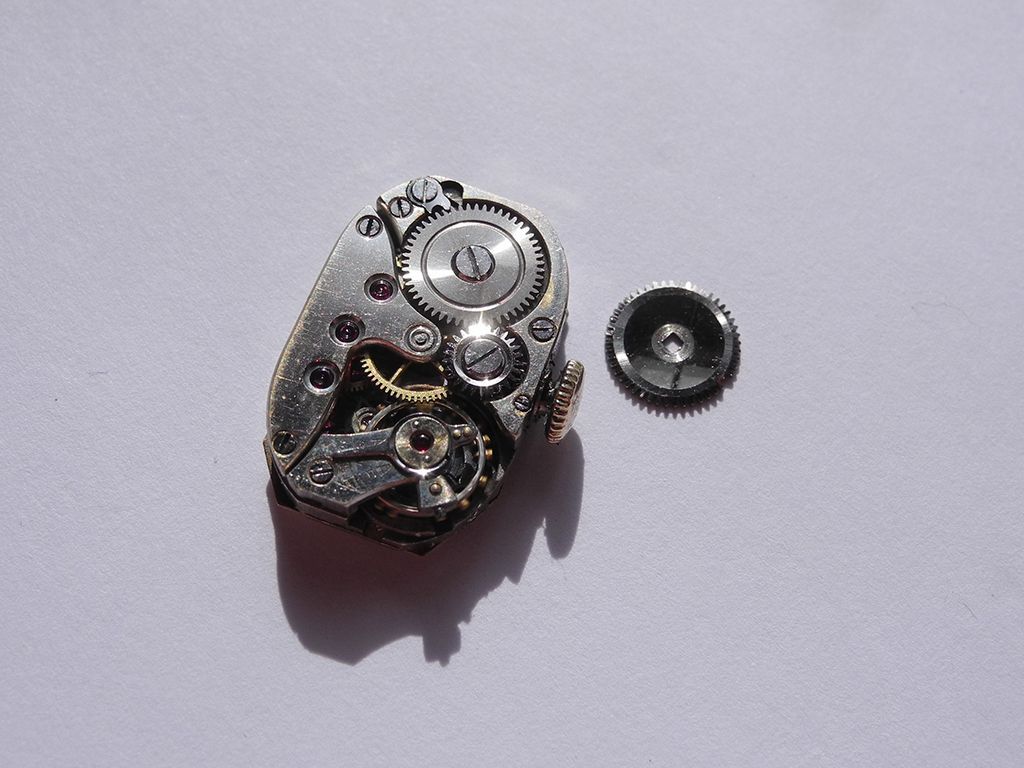

Ich bekam das gute Stück anvertraut und habe die Uhr überholt.

Dabei musste ein neues Sperrrad besorgt werden, da aus dem alten Sperrad ein Zahn rausgebrochen war.

Nach etwas Sucherei in den eigenen Ersatzteilbeständen bin ich dann fündig geworden und nun darf diese sehr schöne,feine Damenuhr wieder zu besonderen Anlässen getragen werden.

Werkhalter-fuer-Valjoux-7733-001
Werkhalter-fuer-Valjoux-7733-002
Werkhalter-fuer-Valjoux-7733-003
Werkhalter-fuer-Valjoux-7733-004

Werte Freunde der Uhrmacherei,

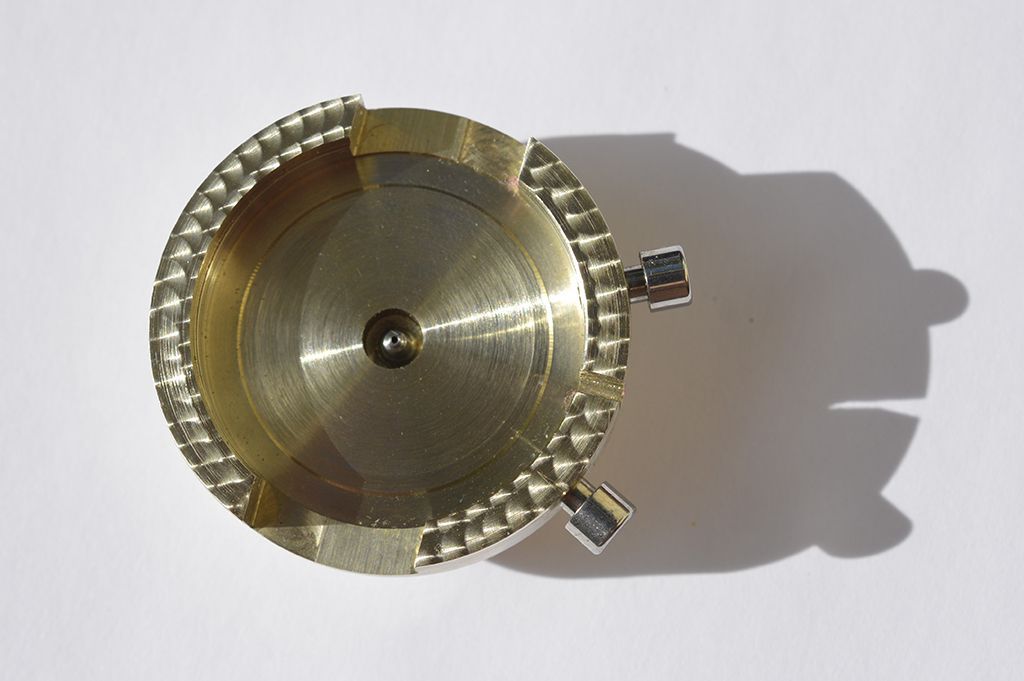

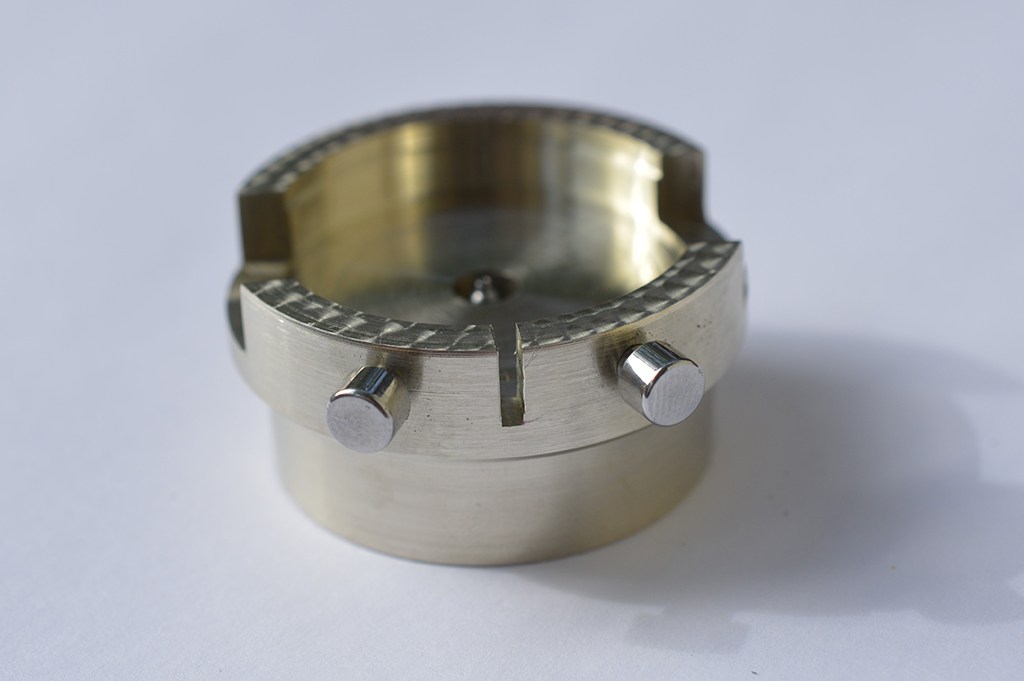

es gibt Werkzeuge, die sind in der Anschaffung so unglaublich teuer, da lohnt es sich diese selbst zu fertigen.

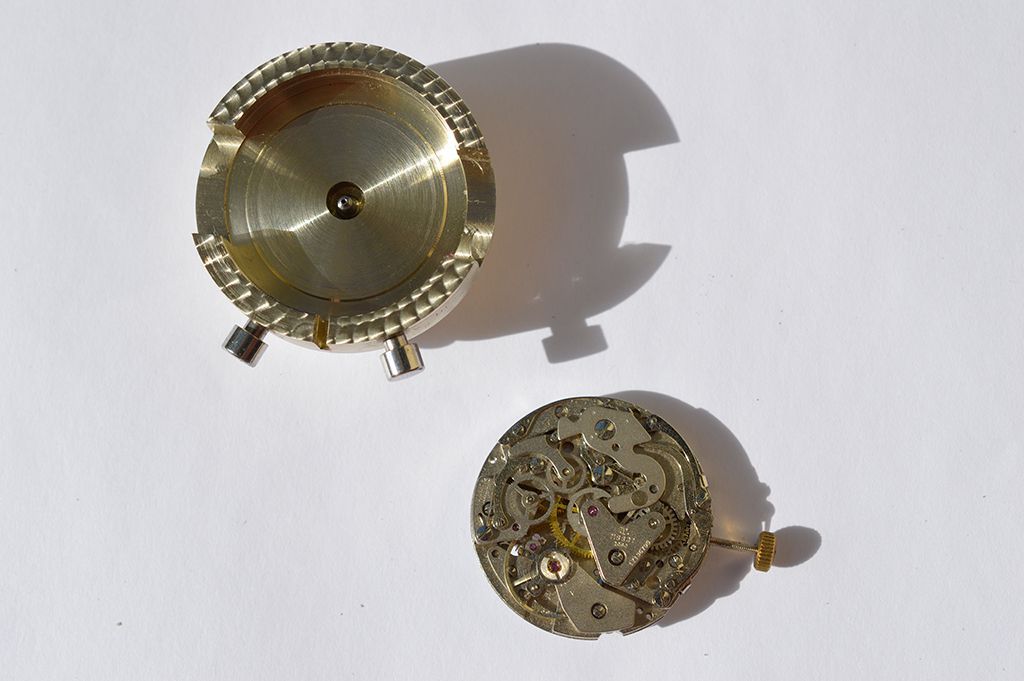

Mit diesen speziellen Werkhaltern kann man die Funktion des Chronographen genau prüfen.

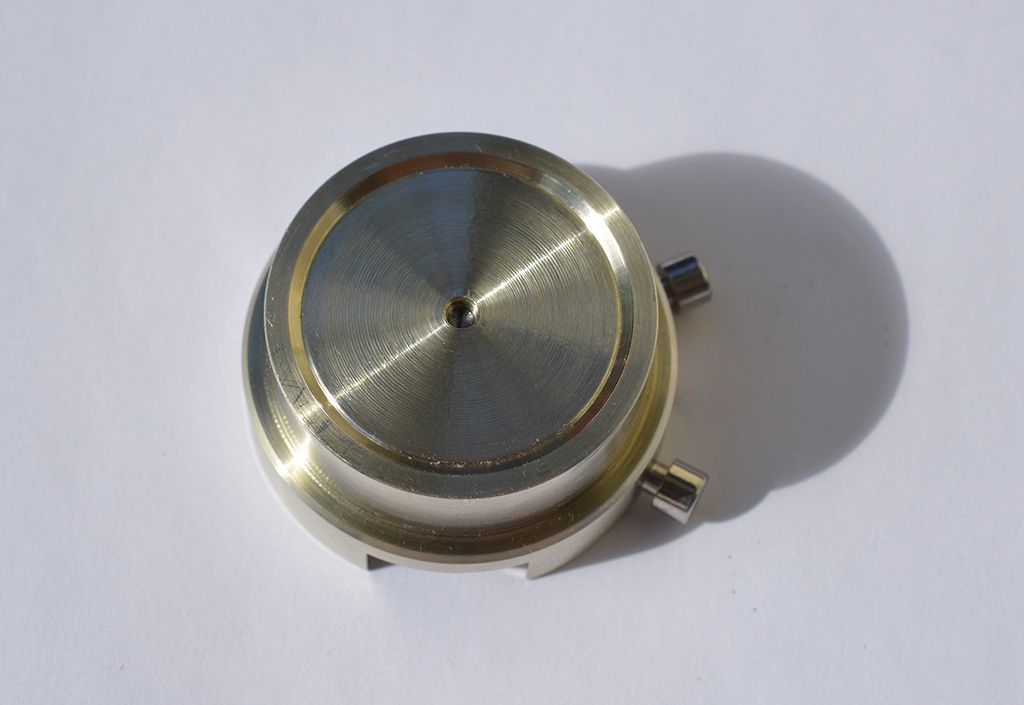

Dieser Werkhalter ist sehr edel in Neusilber mit Edelstahldrückern gefertigt worden.

Das Arbeiten mit solchen Werkzeugen ist immer ein besonderes Erlebnis. :-)

Beach-Club-Unikat-001
Beach-Club-Unikat-003
Beach-Club-Unikat-004

Werte Freunde der Uhrmacherei,

im Sommer ist die Welt bunter und farbenfroher.

Im Urlaub kann man den warmen Sand zwischen den Füßen spüren und es sich gut gehen lassen.

Diese Uhr soll den Träger ab und zu in dieses Gefühl versetzten.

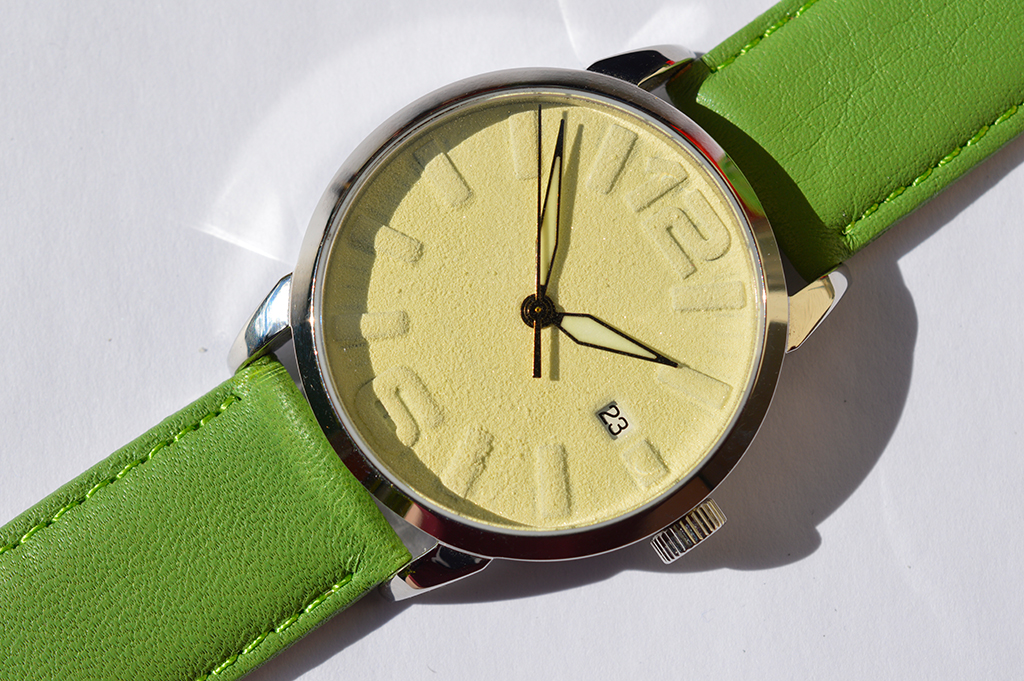

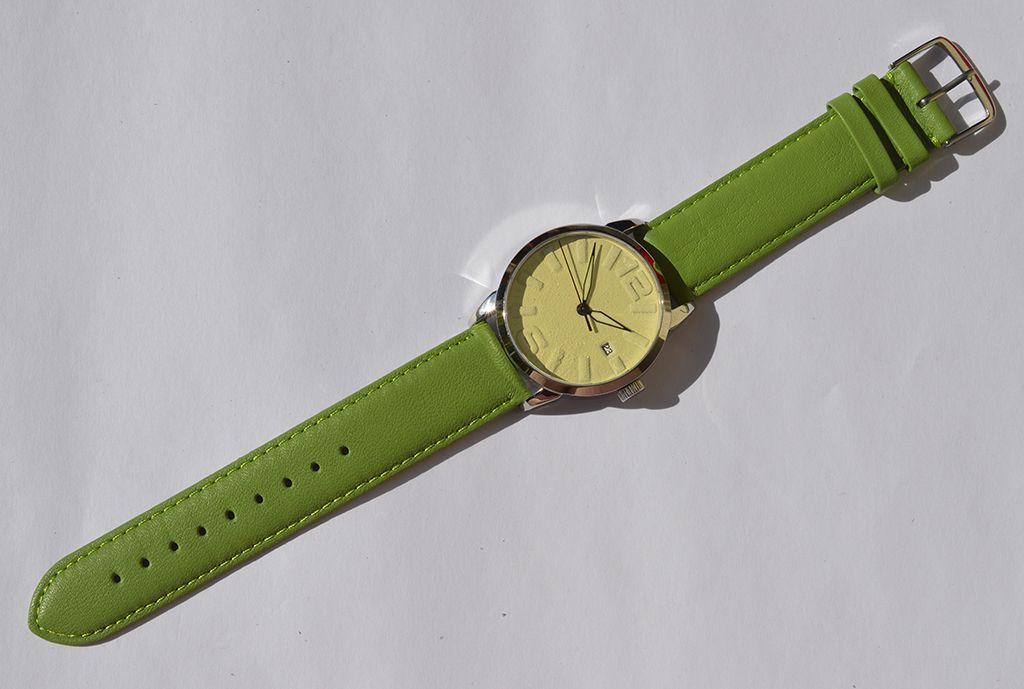

Das Zifferblatt ist sehr sandig aufgebaut und leuchtet nachts auch.

Hier kann man Mut zur Farbe haben und trotzdem sehr schön die Zeit ablesen.

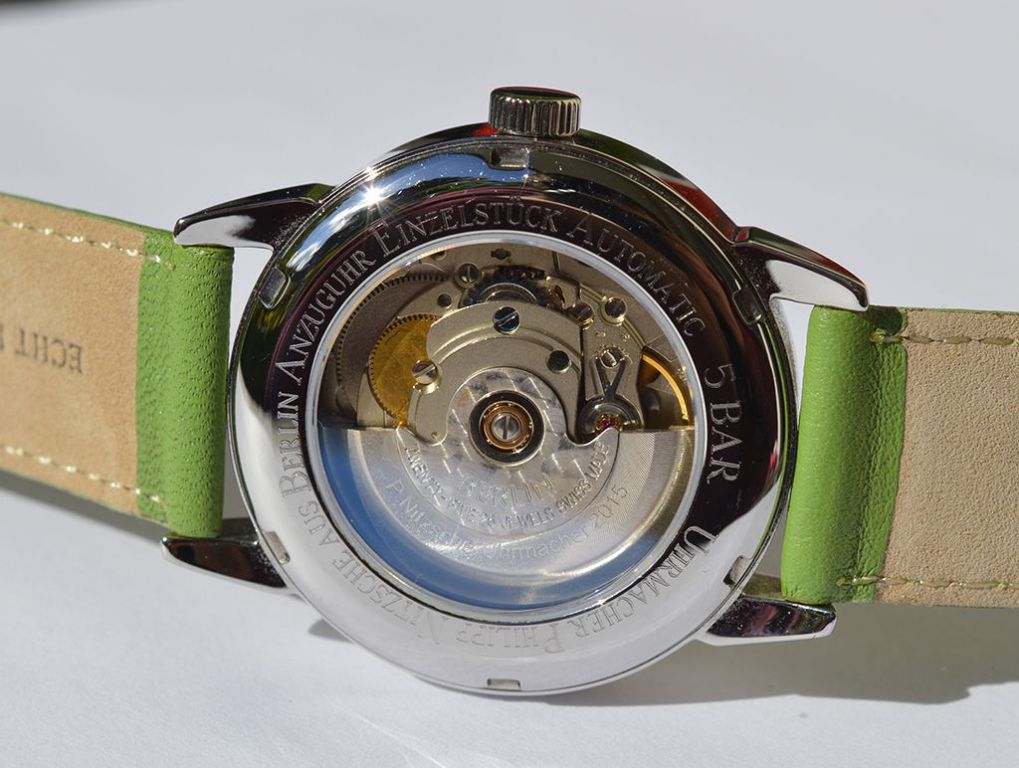

Die Uhr hat einen Druchmesser von 38mm und einen Bandanstoß von 20mm, die Höhe der Uhr ist 11mm.

Es sind 2 entspiegelte Saphirgläser verbaut und die Uhr ist bis 5bar wasserdicht.

Berliner-Mengenlehreuhr-001
Berliner-Mengenlehreuhr-002
Berliner-Mengenlehreuhr-003
Berliner-Mengenlehreuhr-004
Berliner-Mengenlehreuhr-005

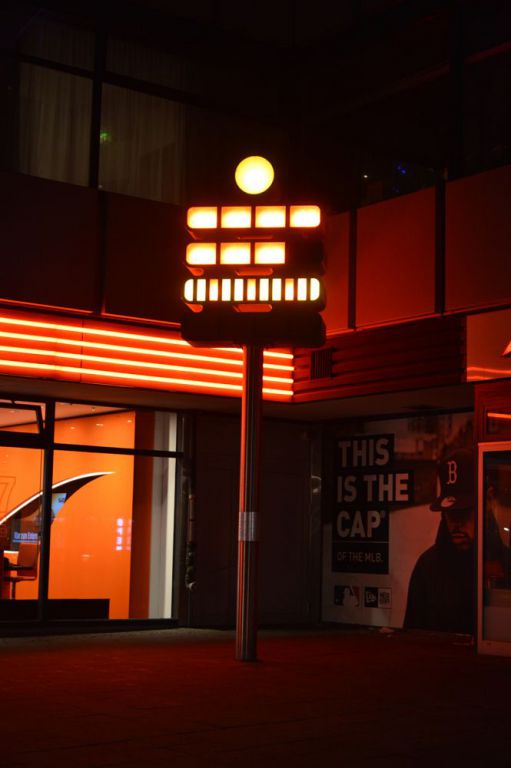

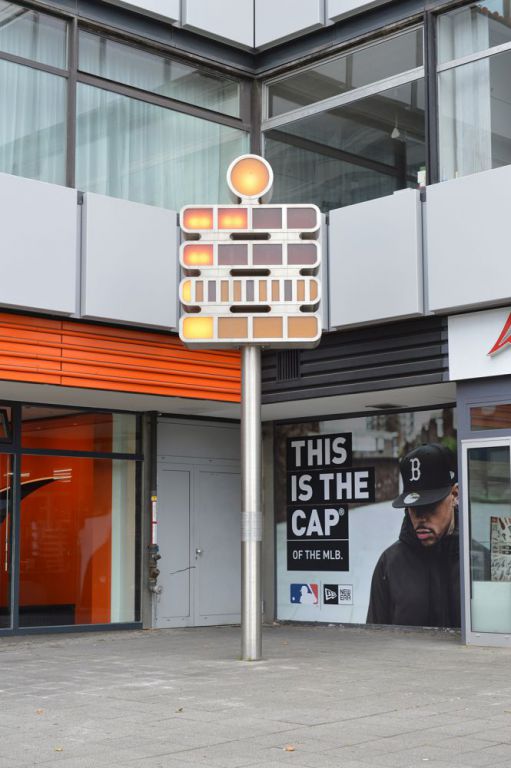

Werte Freunde der Uhrmacherei,

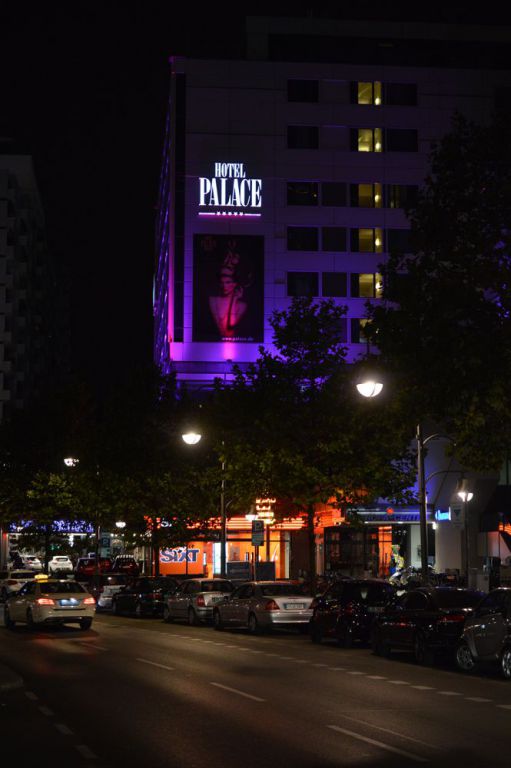

in Berlin gibt es eine Vielzahl von interessanten öffentlichen Uhren zu sehen.

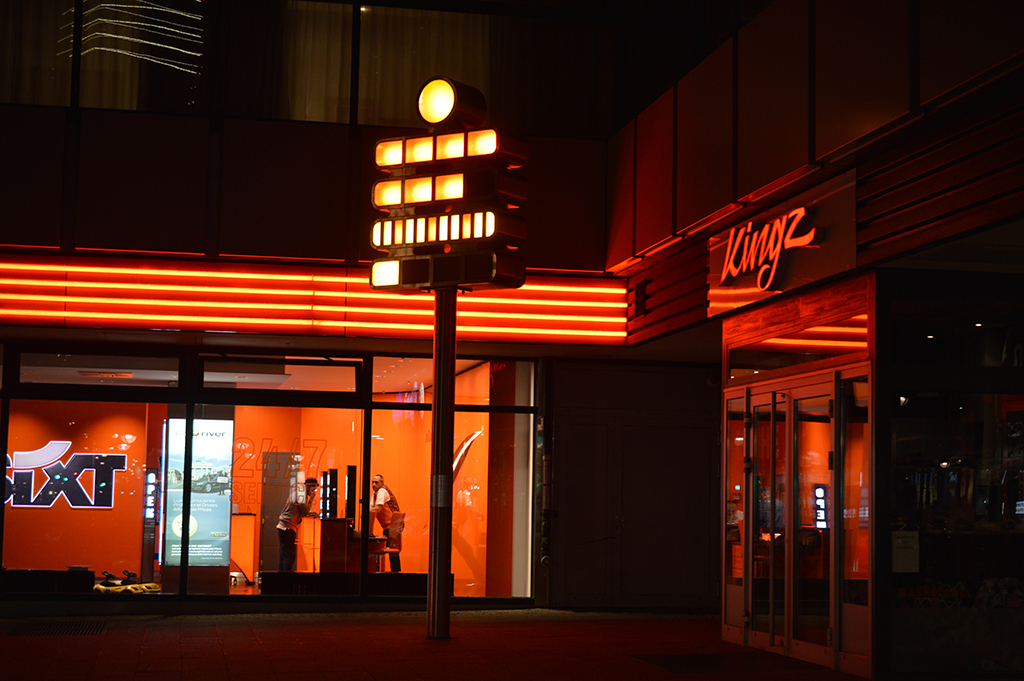

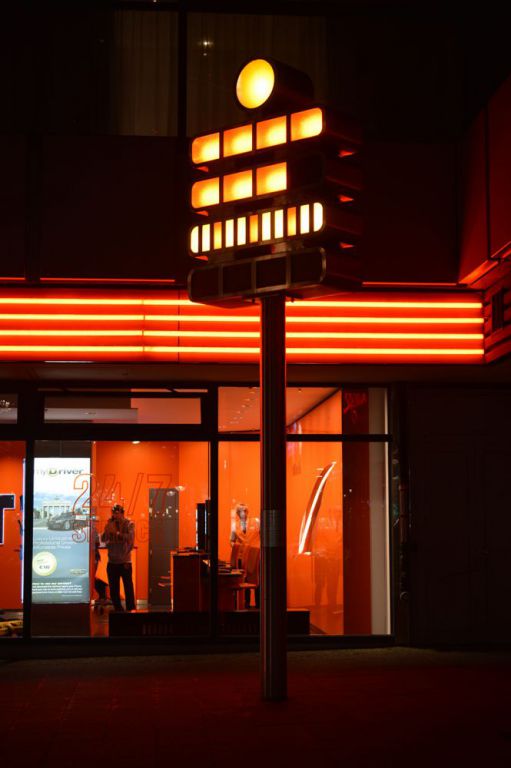

Heute möchte ich euch mal die erste Uhr nach dem Mengenlehre-Prinzip zeigen:

Dieter Binninger hat diese Uhr erfunden und ein Exemplar wurde für die Stadt gebaut. Damals, 1975, war diese Uhr etwas völlig Neues und die Berliner haben sich lustig gemacht. Aber heute gesehen,  diese Uhr ein besonders Stück Design und Technikgeschichte.

Die Wartungskosten durch die vielen Glühbirnen im Inneren der Uhr sind enorm.

Ich freue mich jedenfalls sehr, dass man diese Uhr auch heute noch in Berlin bestaunen kann!

Neben der Wasseruhr im Europacenter und der Weltzeituhr auf dem Alexander Platz kann ich auf jeden Fall einen Besuch bei diesem Unikum empfehlen.

Nach der großen Uhr gab es auch kleine Tischmodelle für den heimischen Schreibtisch zu kaufen.

Hier noch der Link zum Konstrukteur:

https://de.wikipedia.org/wiki/Dieter_Binninger

Vintage-Timex-im-Racing-Design-001
Vintage-Timex-im-Racing-Design-002
Vintage-Timex-im-Racing-Design-003

Werter Freund der besonderen Uhren,

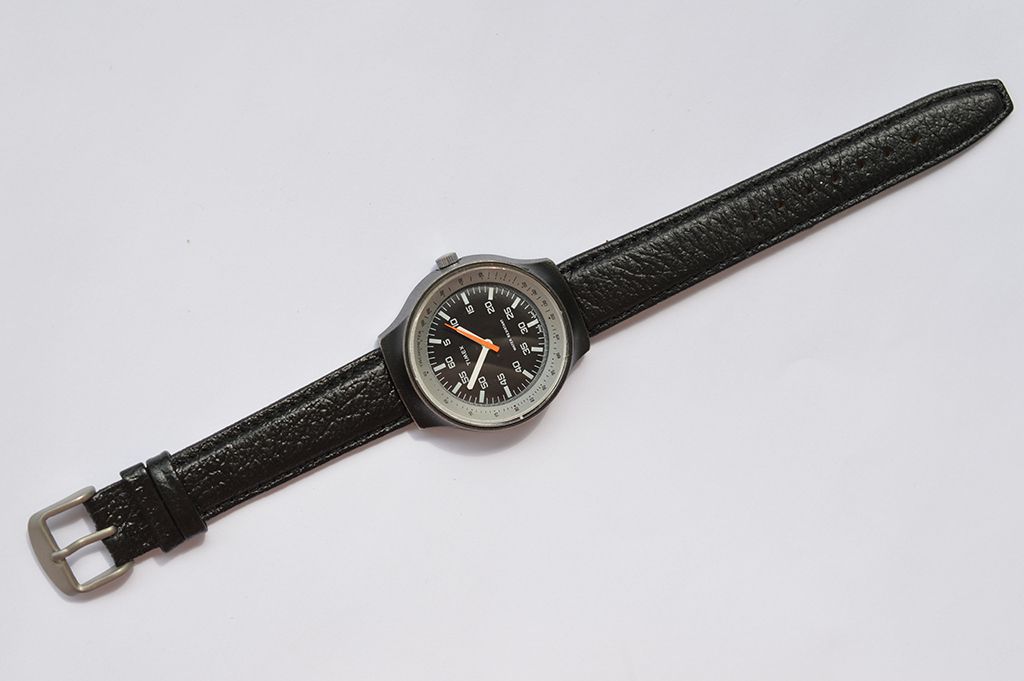

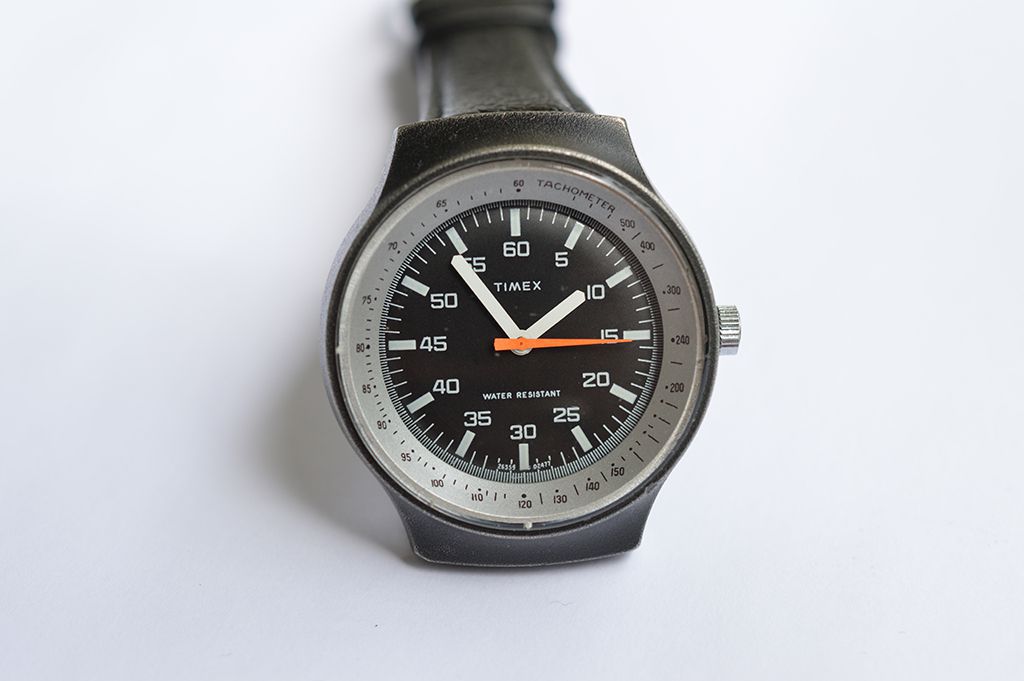

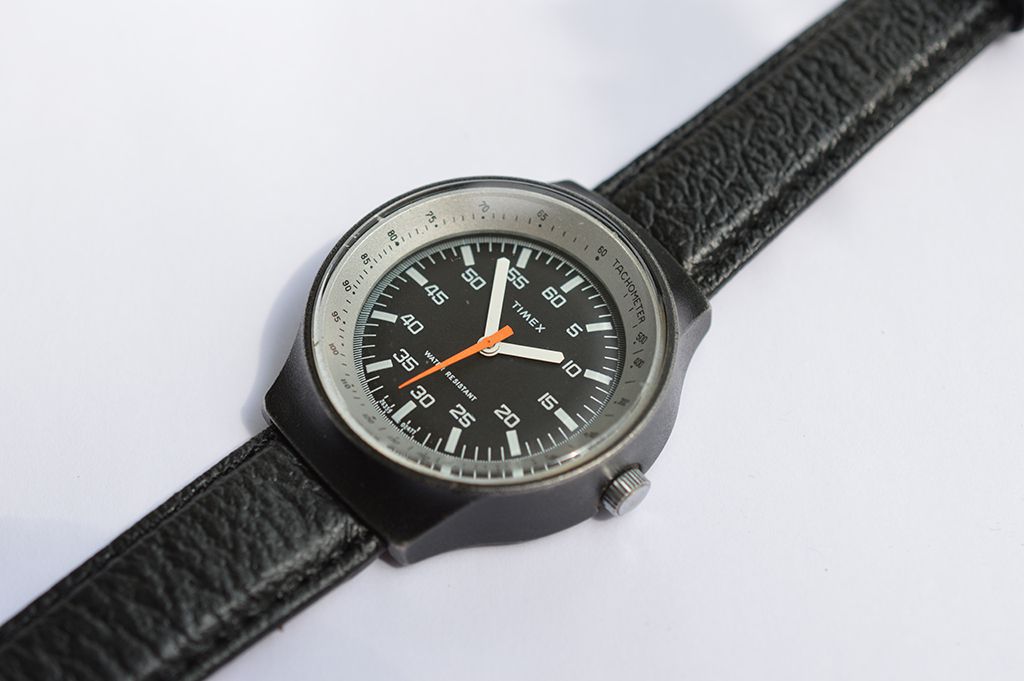

hier möchte ich ein interessantes Stück aus den 80er Jahren vorstellen.

In dieser Zeit gab es ausgefallene Designs. Wer kann sich z.B. noch an Grace Jones im Citroen CX

oder die Band Yello mit dem Song Racing erinnern?

Diese Uhr hat absolut die Strenge der 80er Jahre in Verbindung mit Racing-Design aufzuweisen.

Innerhalb der Uhr ist ein einfaches Stiftankerwerk verbaut, welches hier aber noch gut seinen Dienst versieht. An solchen Werken kann man als Uhrmacher leider nicht viel machen, denn die Platinen sind hier vernietet. Das Gehäuse ist aus Messinguss und dann mit einem hochfesten Lack aus dem Automobilbereich lackiert worden. Das Zifferblatt hat absolut was von den Autoinstrumenten der 80er Jahre.

Ein absolut tolles Stück, was es sich zu erhalten lohnt.

I-Love-Watchmaking-001
I-Love-Watchmaking-002
I-Love-Watchmaking-003

Werte Freunde der Uhrmacherei,

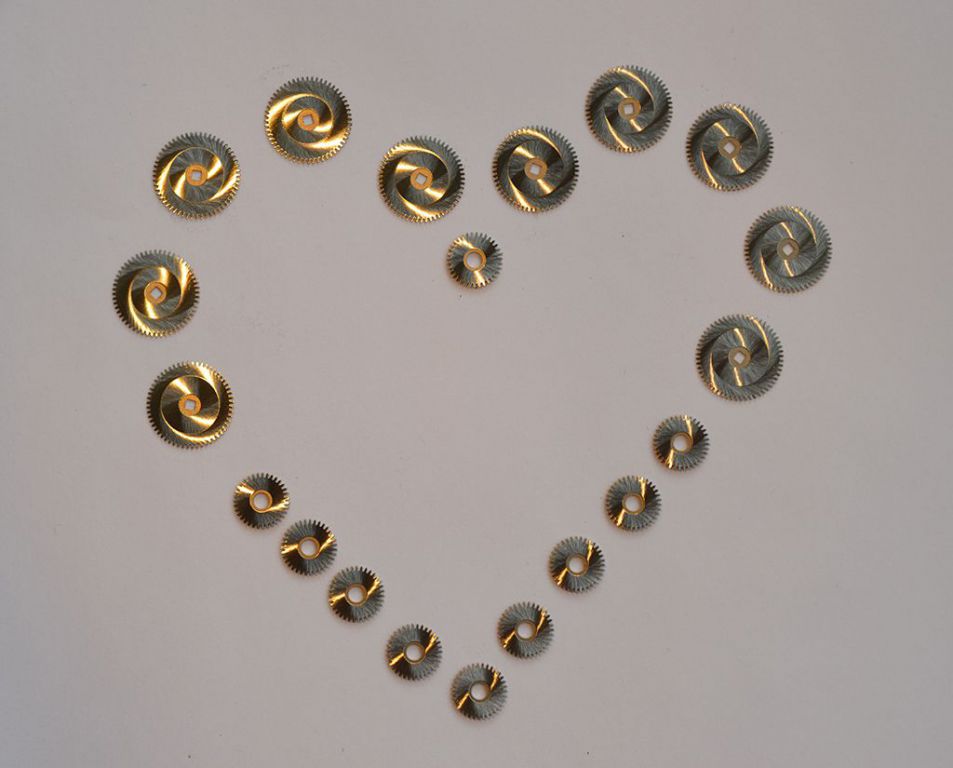

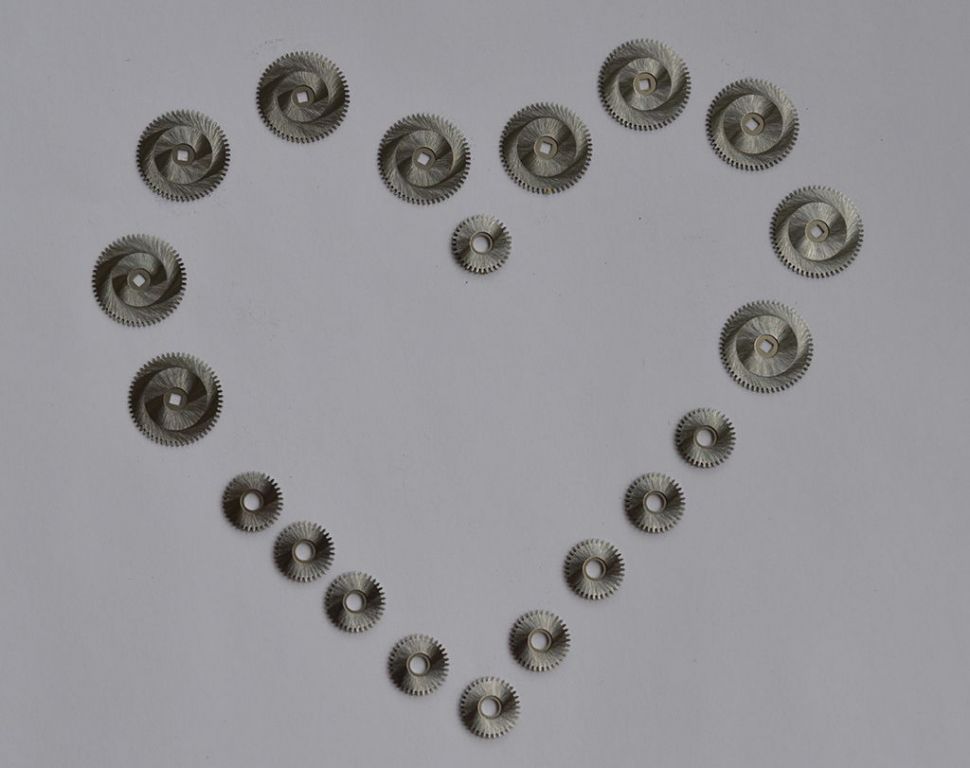

es macht mir immer wieder viel Spaß Uhrenteile zu veredeln.

Da kann man auch schonmal für Fotos ins Schwelgen kommen...

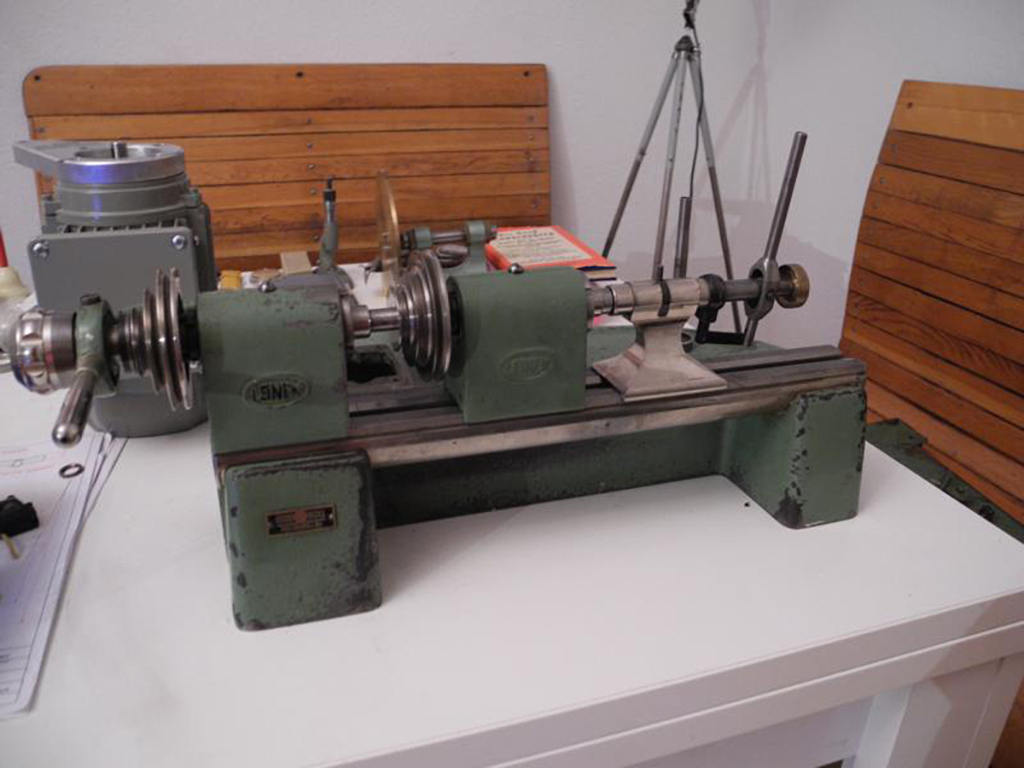

Uhrmacherdrehbank-Fundzustand
Pimp-The-Watchmakers-Lathe-001
Pimp-The-Watchmakers-Lathe-002

Werte Freunde der Uhrmacherei,

ich war immer ein großer Fan der Serie "American Hot Rod" mit Boyd Coddington.

Im Jahr 2015 konnte ich eine abgerittende Leinen WW83 kaufen...

Diese Maschine hat so eine schöne Formsprache und schon die Attribute von den modernen Maschinen. Ich fasste den Entschluss, dieses Maschinchen mal so richtig aufzumotzen!

Derzeit ist das Bett beim Schleifen, der Support hat eine neue Spindelmutter bekommen und die Führungen wurden neu eingschabt. Den Gussfuß habe ich strahlen lassen und dann zu einer Autolackiererei geschleppt.

Die Herren da haben nicht schlecht geschaut, als ich damit aufgeschlagen bin!

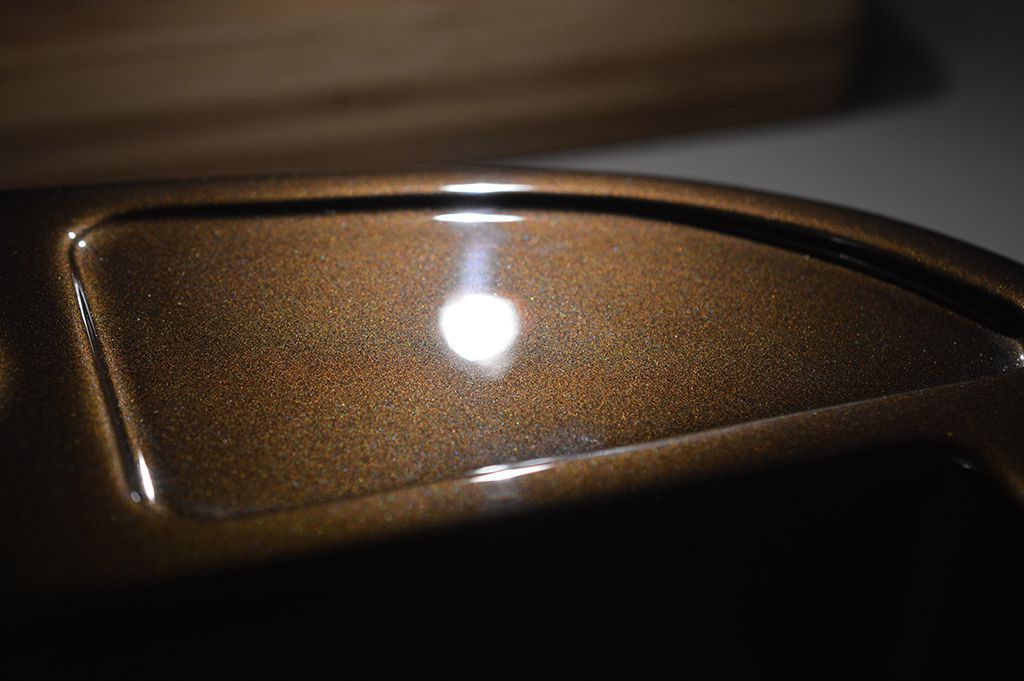

Nach einer ganz tollen Farbberatung habe ich mich dann für die Farbe Marrakesch-Braun entschieden.

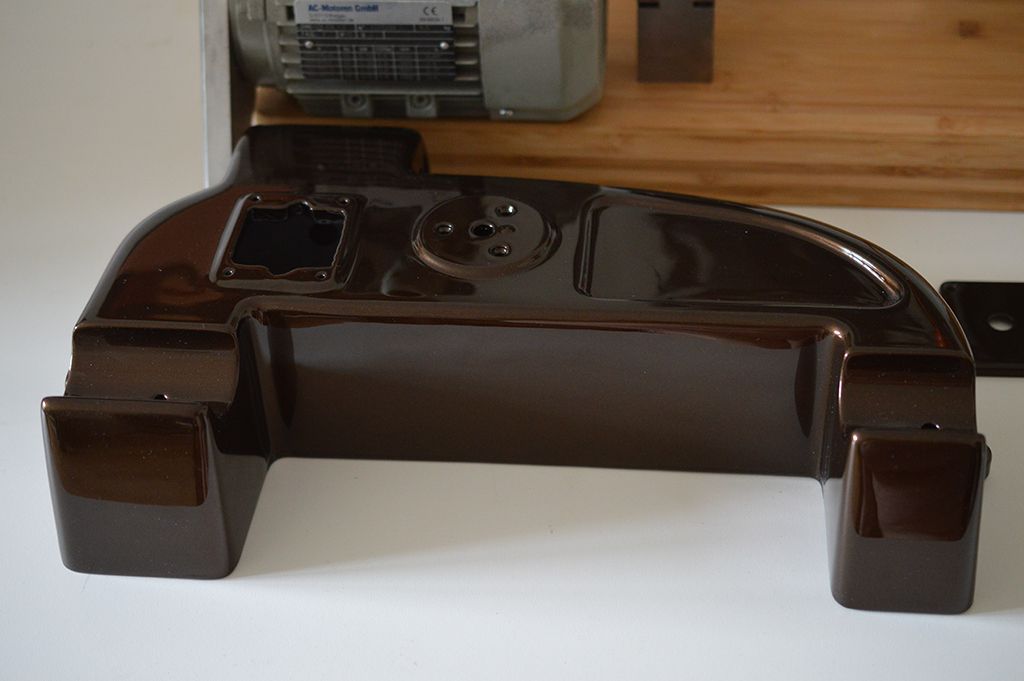

Nun strahlt der Fuß nach einigen Lackierarbeiten in einem ganz neuen Licht. Ich bin hin und weg!

Jetzt wird der neue Antrieb noch weiter aufgebaut und eine Unterflurbeleuchtung wird eingebaut.

Buecher-001
Buecher-002

Werter Freund der Uhrmacherei,

ein Uhrmacher kann nicht alles wissen und es gibt Themen, mit denen muss man sich selber beschäftigen.

Da ist eine Auswahl von Fachliteratur sehr wichtig.

Ein paar Bücher aus meiner Sammlung möchte ich hier erwähnt haben:

  • George Daniels - Watchmaking
  • Giebel/Helwig - Die Feinstellung der Uhren
  • F. LeCoultre - Die Reparatur komplizierter Taschenuhren
  • Steffen Pahlow - Das Taschenuhrgehäuse
  • Steffen Pahlow - Tourbillion
  • J. Malcom - Wheel and Pinion Cutting in Horology
  • Frank Dunkel - Frühe elekrische Wohnraumuhren

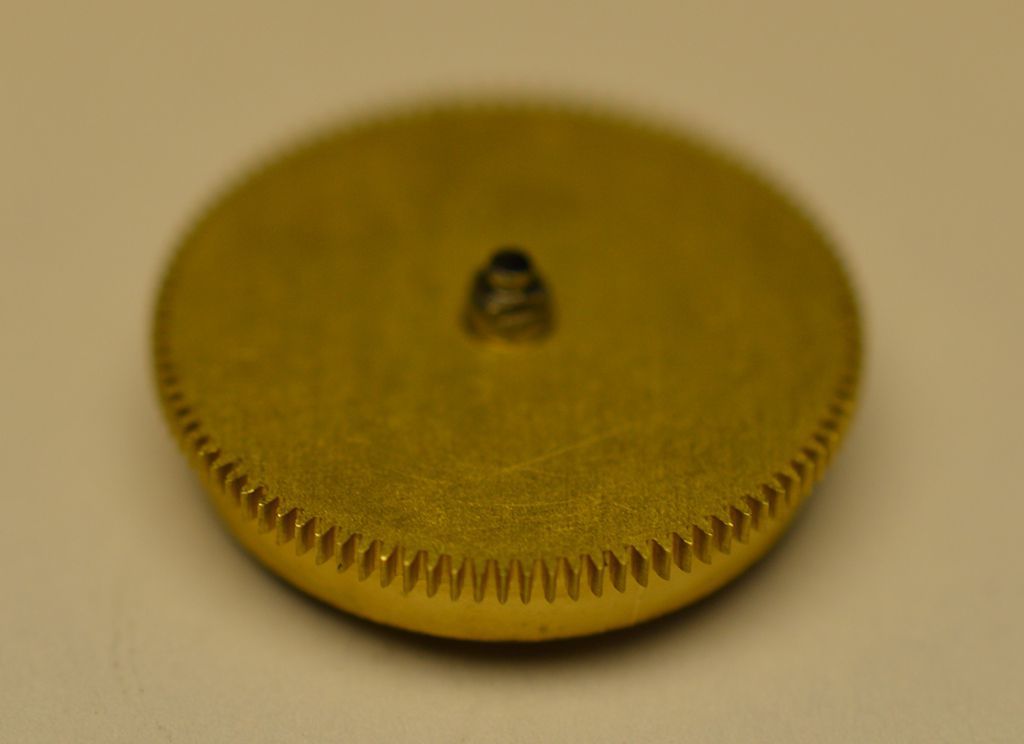

Smith - English Watchmaking-001
Smith - English Watchmaking-002
Smith - English Watchmaking-003
Smith - English Watchmaking-004
Smith - English Watchmaking-005
Smith - English Watchmaking-006

Werte Freunde der Uhrmacherei,

es ist immer wieder spannend, auch Uhren aus anderen Ländern zu warten.

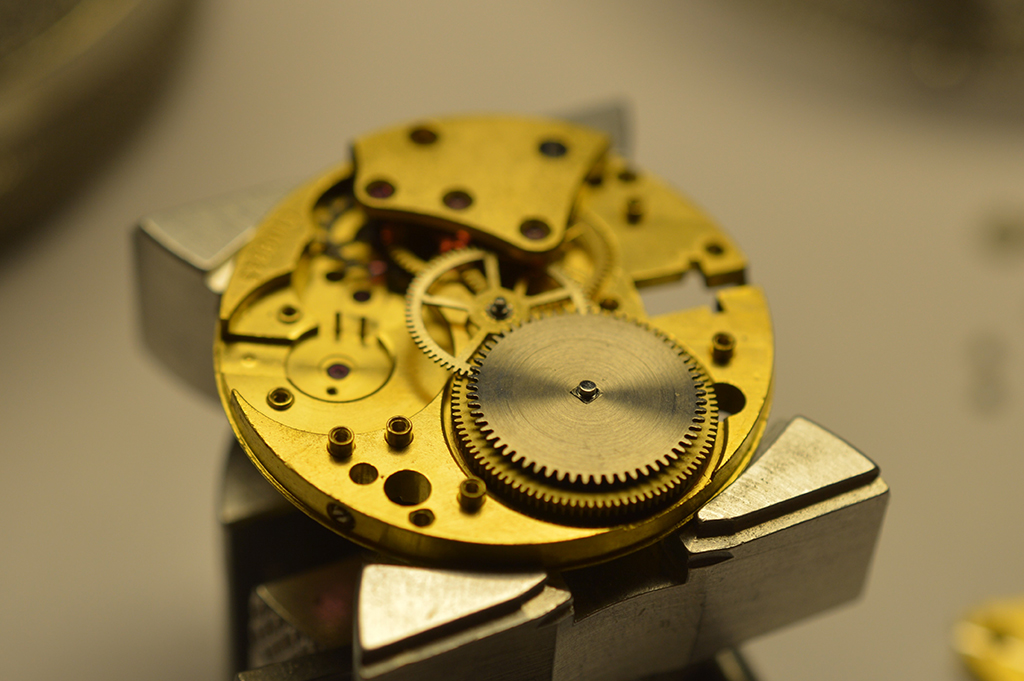

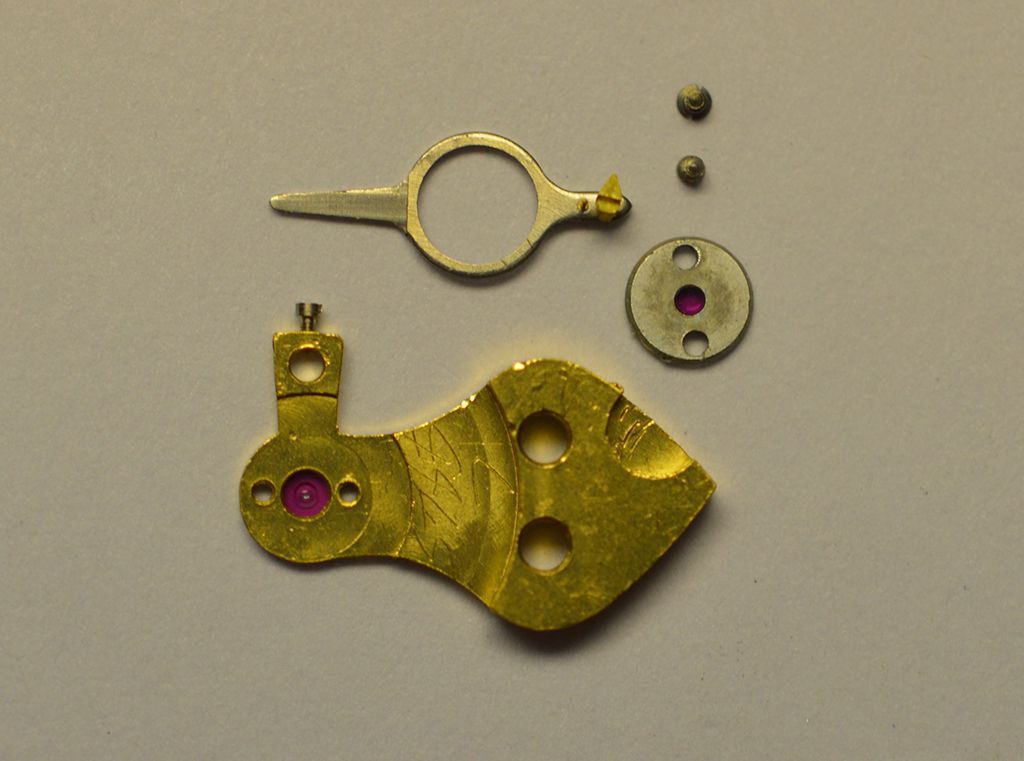

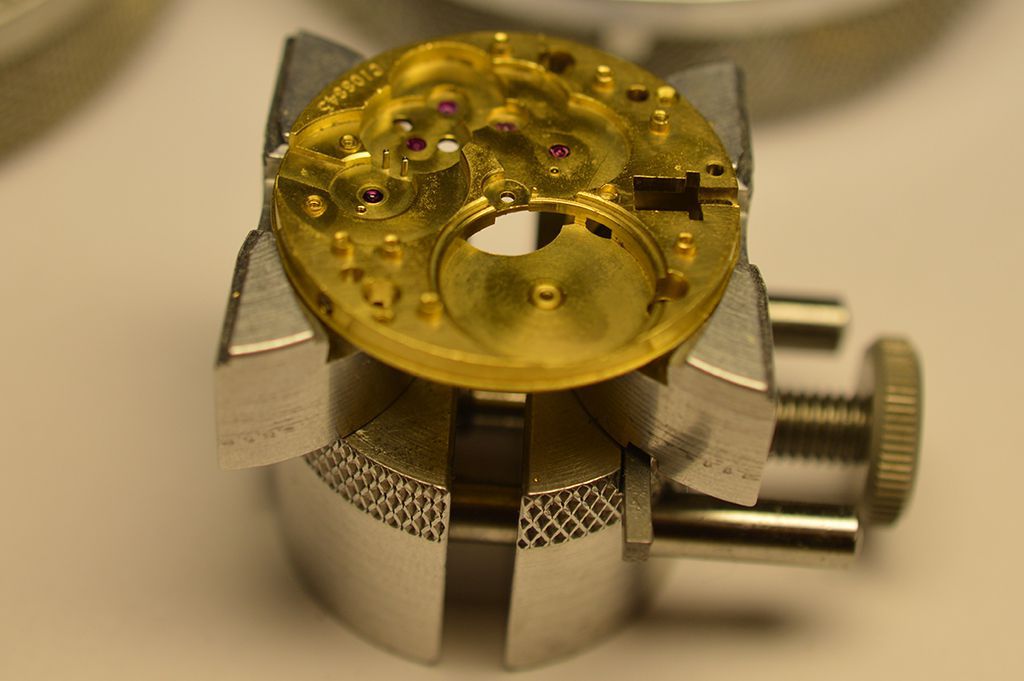

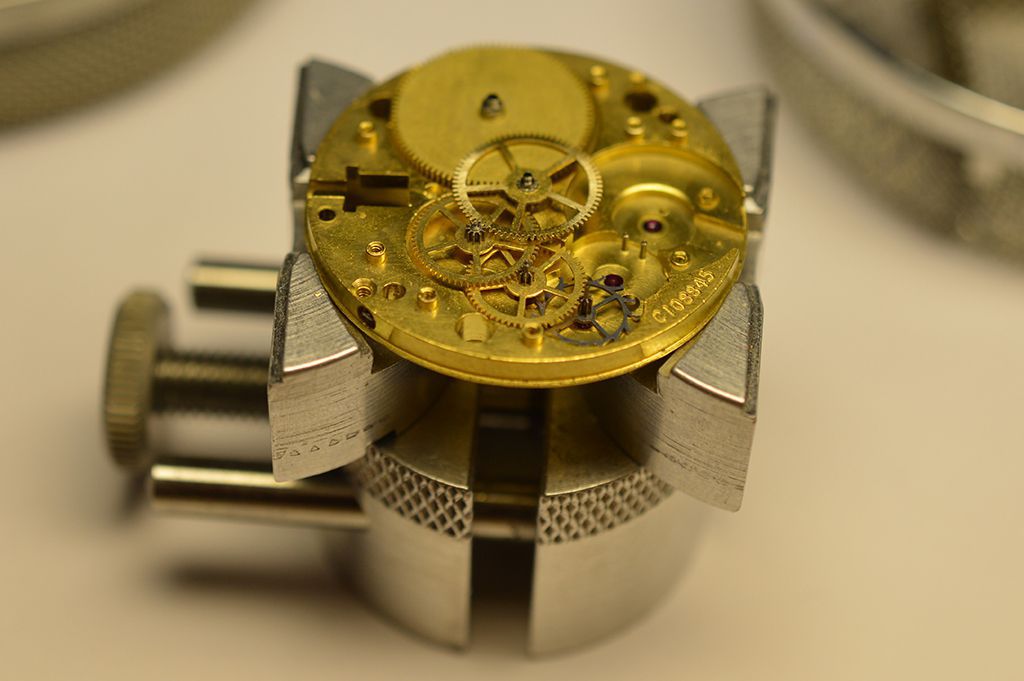

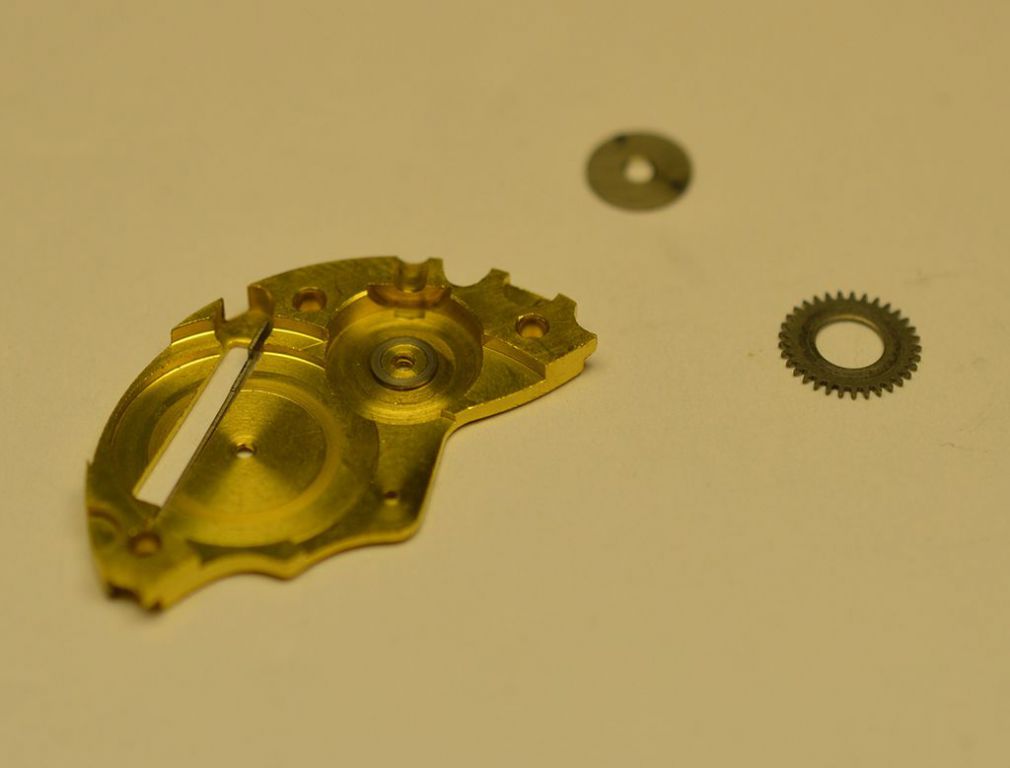

Hier haben wir ein sehr schönes Uhrwerk von Smiths aus South Wales.

Das Kaliber 12.15 wurde hier in den 50-er Jahren gebaut und um 1970 herum hat diese Uhrenmanufaktur dann ihre Tore geschlossen.

Dieses Uhrwerk ist "very british", ohne Stellstifte, aber dafür mit doppelten Verschraubungen ausgestattet und das seidenmatte Finish ist sehr klassisch gehalten.

Saturnus-001
Saturnus-002
Saturnus-003

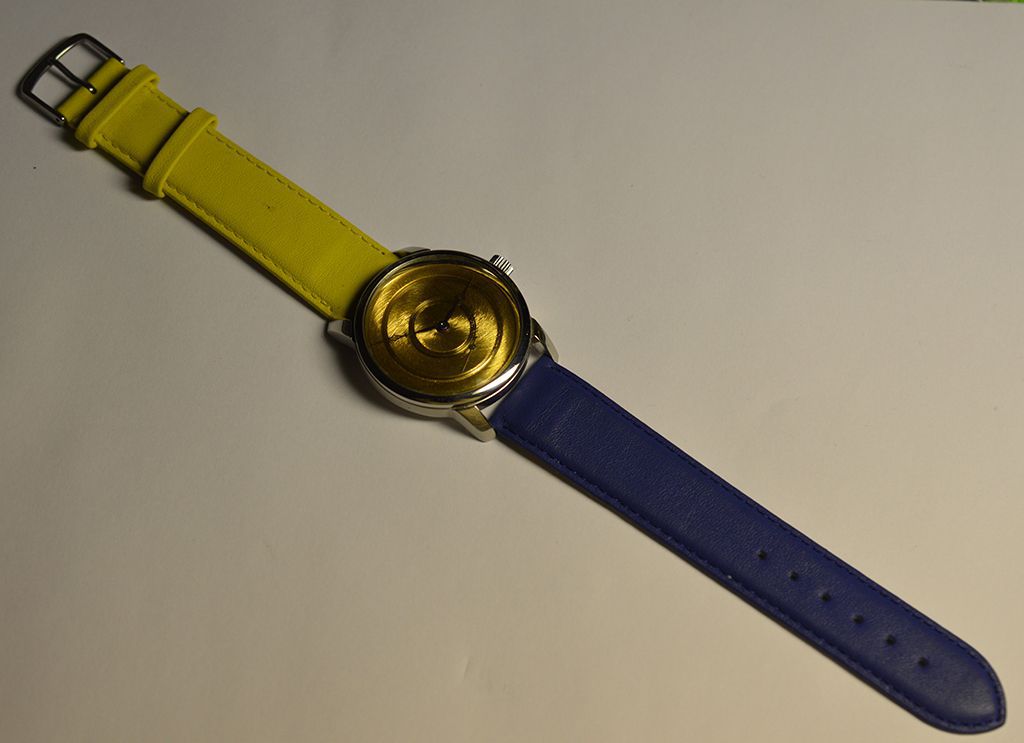

Werte Freunde der Uhrmacherei,

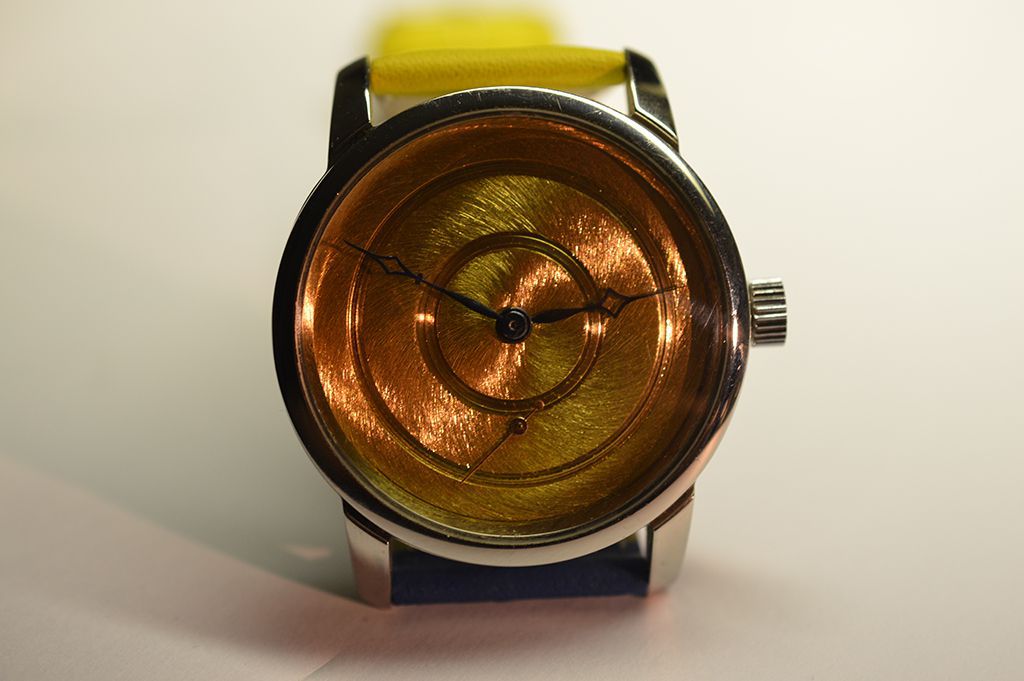

vor vielen Jahren fiel mir ein Junghans Gehäuse einer Funkuhr in die Hände.

Das Gehäuse hatte die ideale Größe für ein altes Taschenuhrwerk, das bei mir noch herum lag.

Ich ließ die überflüssigen Öffnungen für die Drücker zulasern und tauschte das bedruckte Glas des originalen Glasbodens geben ein neues Glas aus.

Nun konnte meine erste "verrückte" Uhr entstehen. OK... die erste "wirklich verrückte" Uhr!

Diese Uhr ziert meine Vitrine, ich nehme sie gerne in die Hand und ziehe sie dann auf.

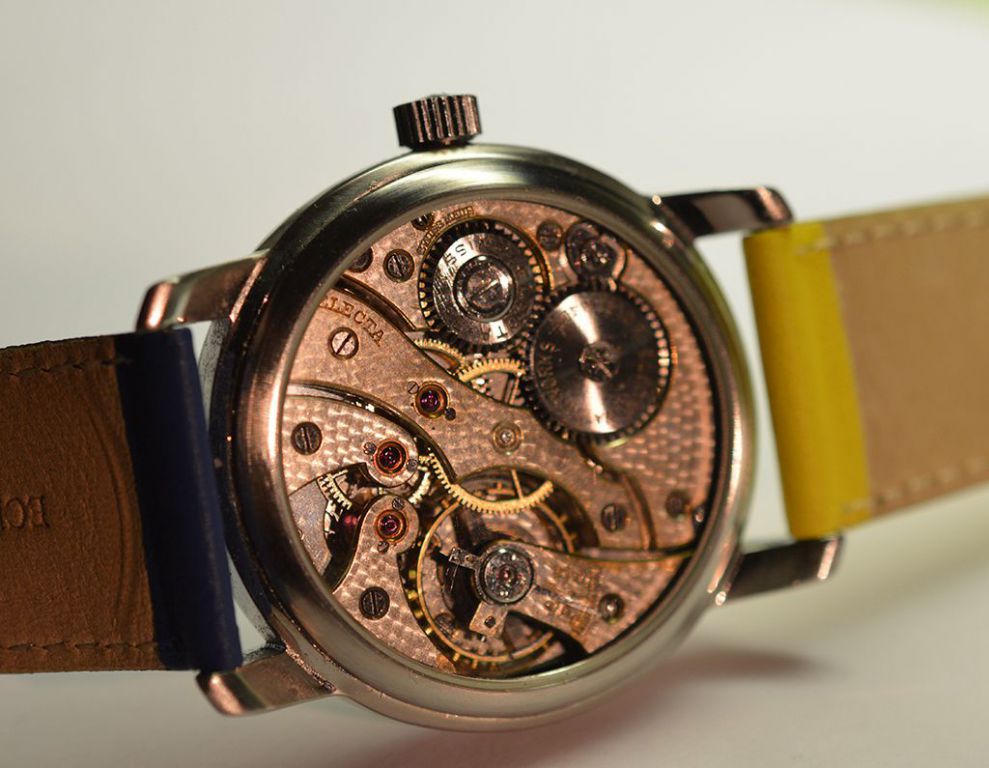

Das Uhrwerk ist ein altes Election und ich habe es damals nur gereinigt. Das alte Finish habe ich original belassen.

Uhrmacherwerkzeug-aus-Acrylglas-001
Uhrmacherwerkzeug-aus-Acrylglas-002
Uhrmacherwerkzeug-aus-Acrylglas-003

Werte Freunde der Uhrmacherei,

es gibt einen wunderbaren Uhrmacher aus Sun Citiy Arizona (USA). Sein Name ist Benjamin Lam und er ist dort bei einem sehr goßen Juwelier für extrem hochwertige Uhren zuständig.

Nun kann man auf seiner Facebook-Seite immer wieder ganz tolle Beiträge zu seiner Art der Uhrmacherei sehen. Unter Anderem auch,wie er sich selber verschiedene Werkzeuge aus Acrylglas gefertigt hat.

Von ihm inspiriert habe ich nun selber Hand angelegt:

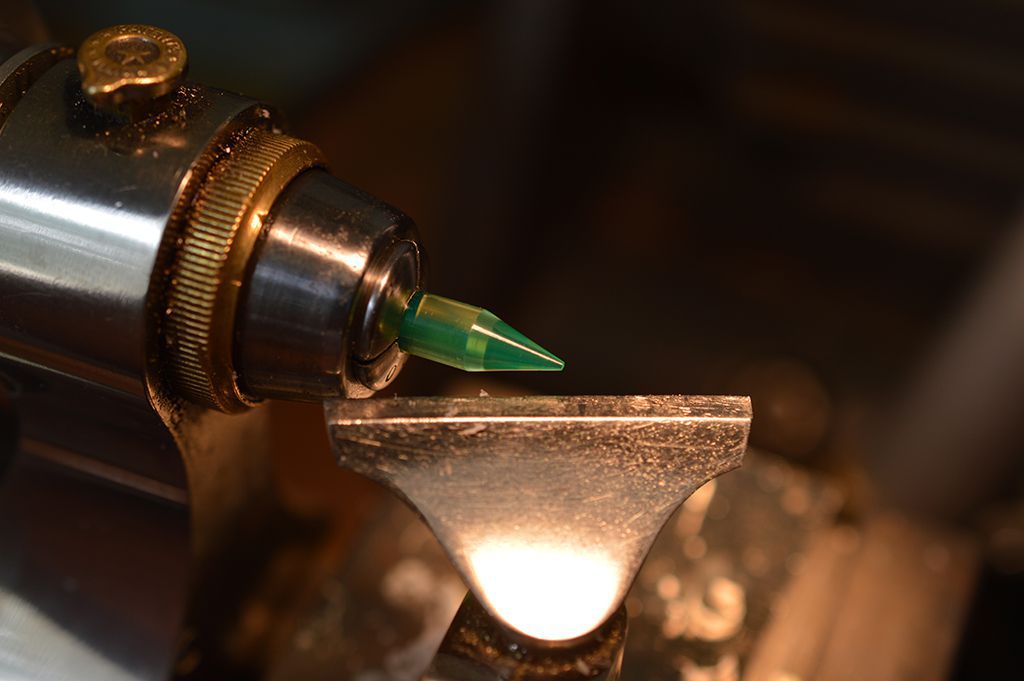

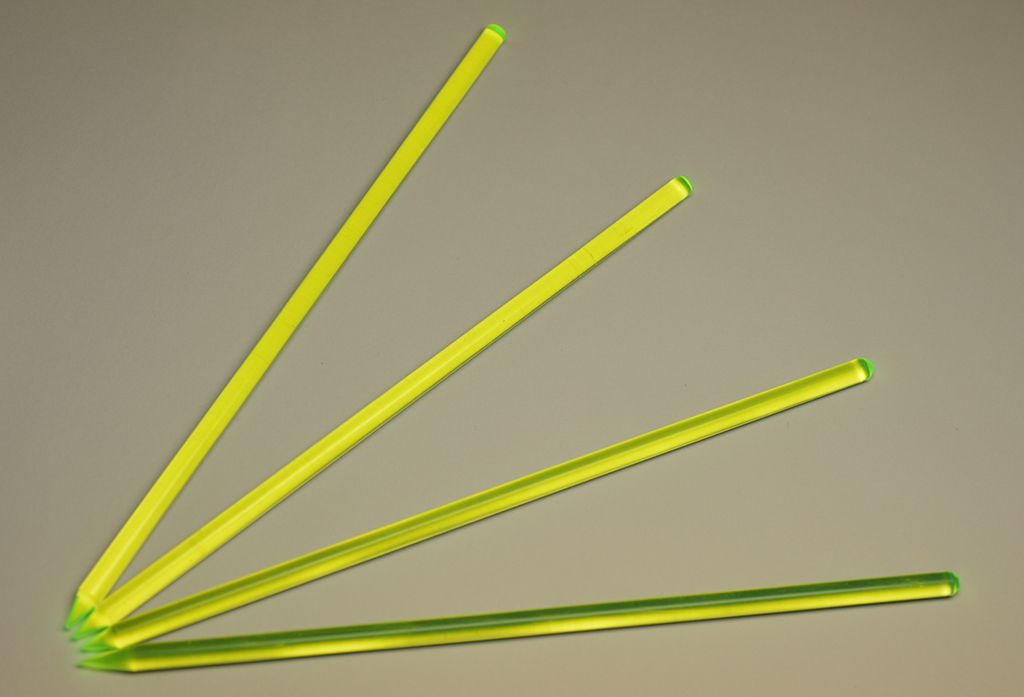

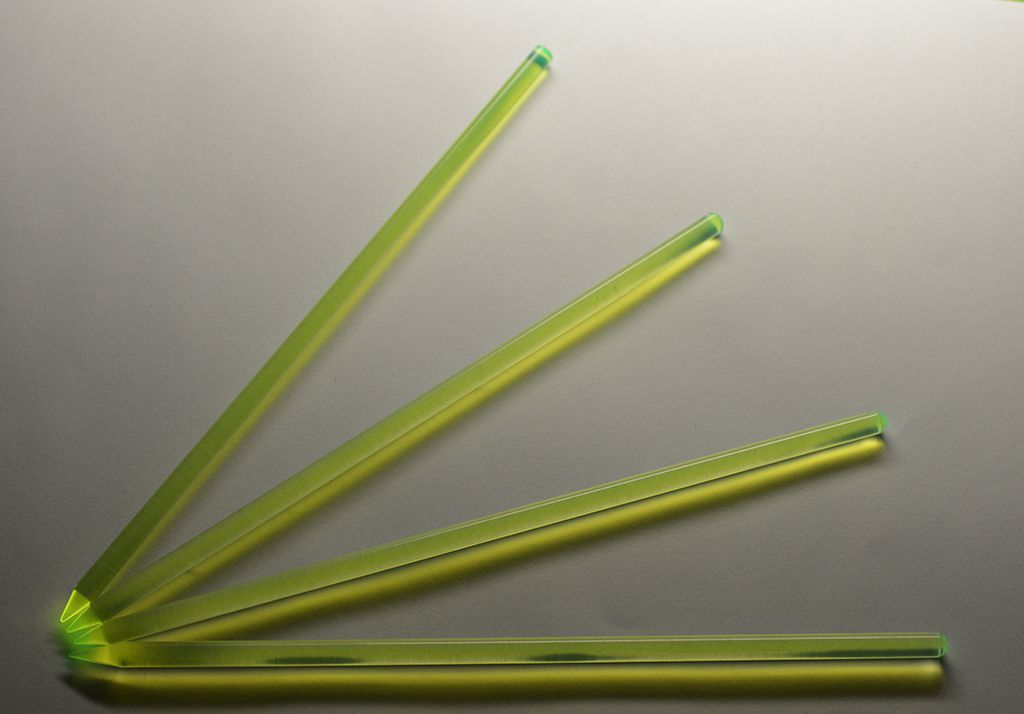

Hier sind Montagestäbe zum Andrücken von Brücken und Kloben entstanden.

Mit diesen Werkzeugen kann man ohne Kratzer zu machen vorsichtig Brücken andrücken und Zapfen der Räder einfädeln.

Praesentation-2010-001

Werte Freunde der Uhracherei: Wer nicht wirbt der stirbt!

So kam es, dass ich 2010 für meinen damaligen Arbeitgeber repräsentative Aufgaben auf der Uhrenbörse von Berlin übernommen habe.

Lang ist es her - aber es bleibt eine schöne Erinnerung!

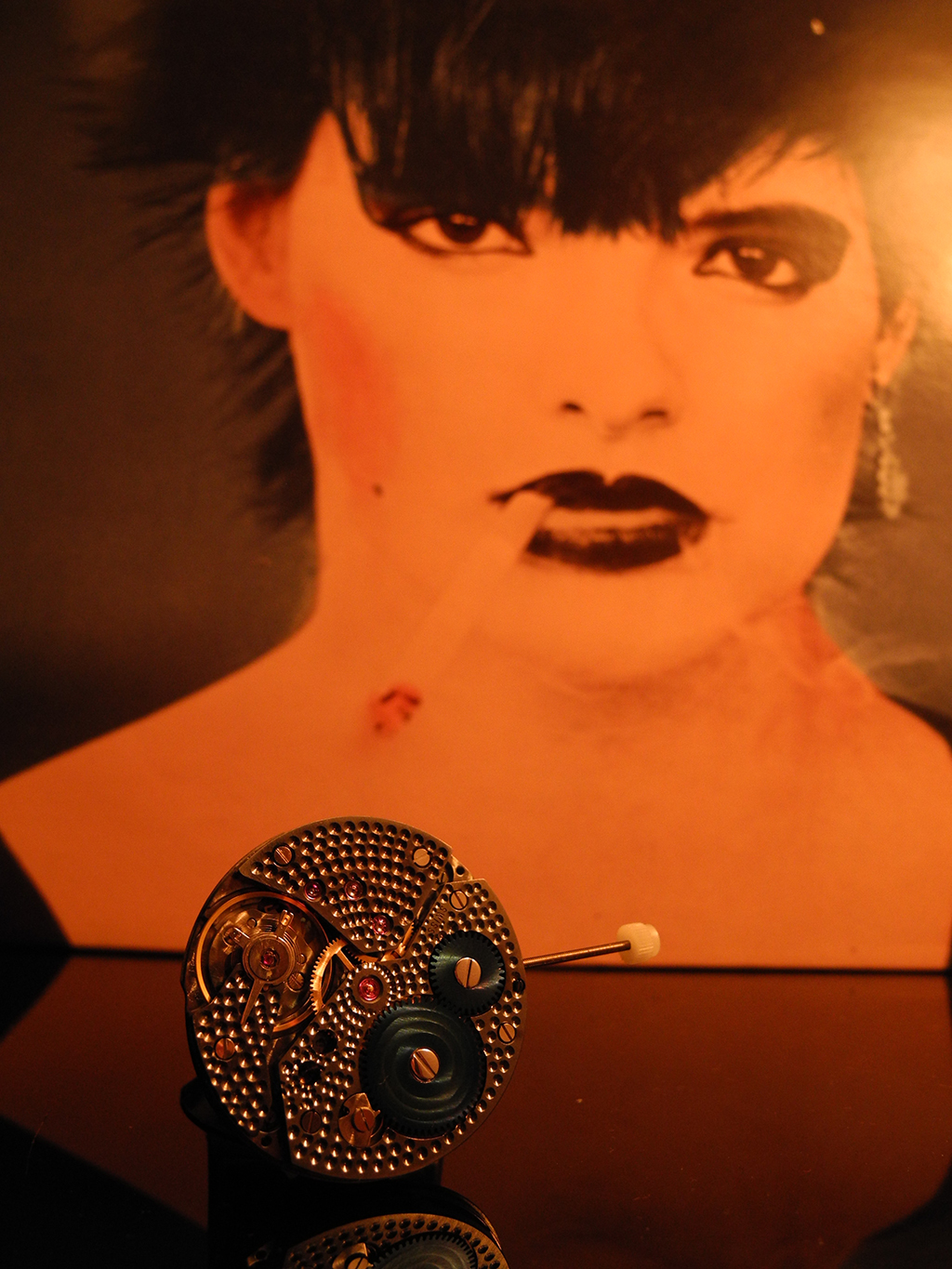

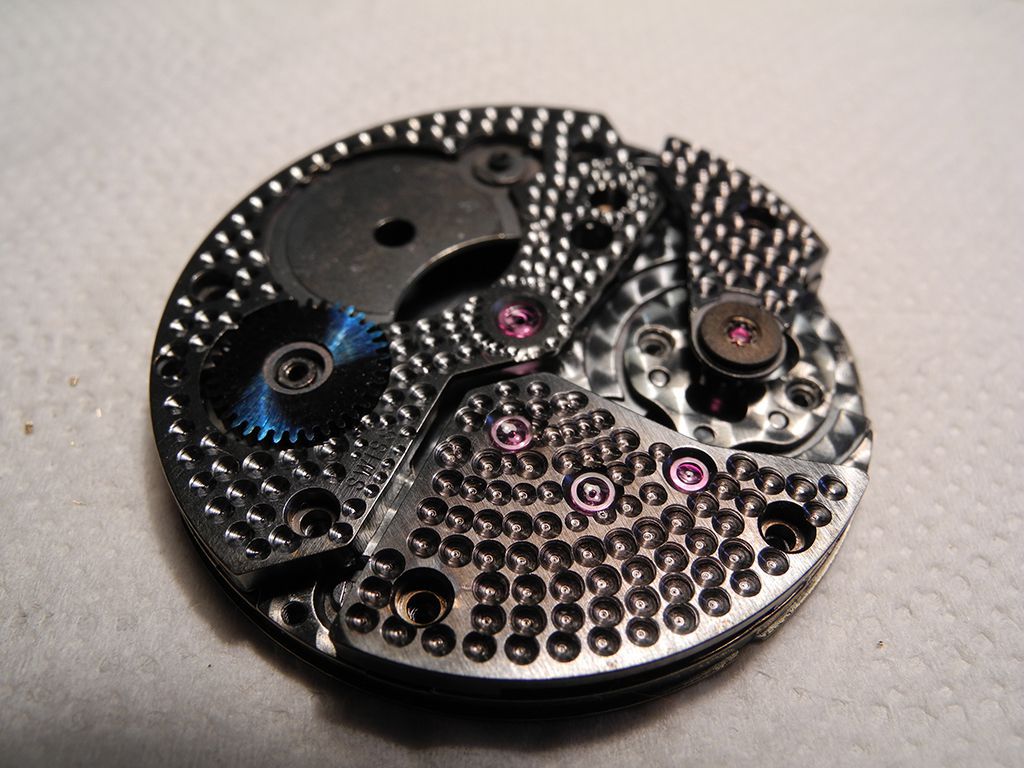

Punk-Unitas-001
Punk-Unitas-002
Punk-Unitas-003
Punk-Unitas-005

Werte Freunde der Uhrmacherei,

im Jahr 2013 habe ich viel Musik von Nina Hagen gehört und da kam mir die Idee zum Punk-Unitas!

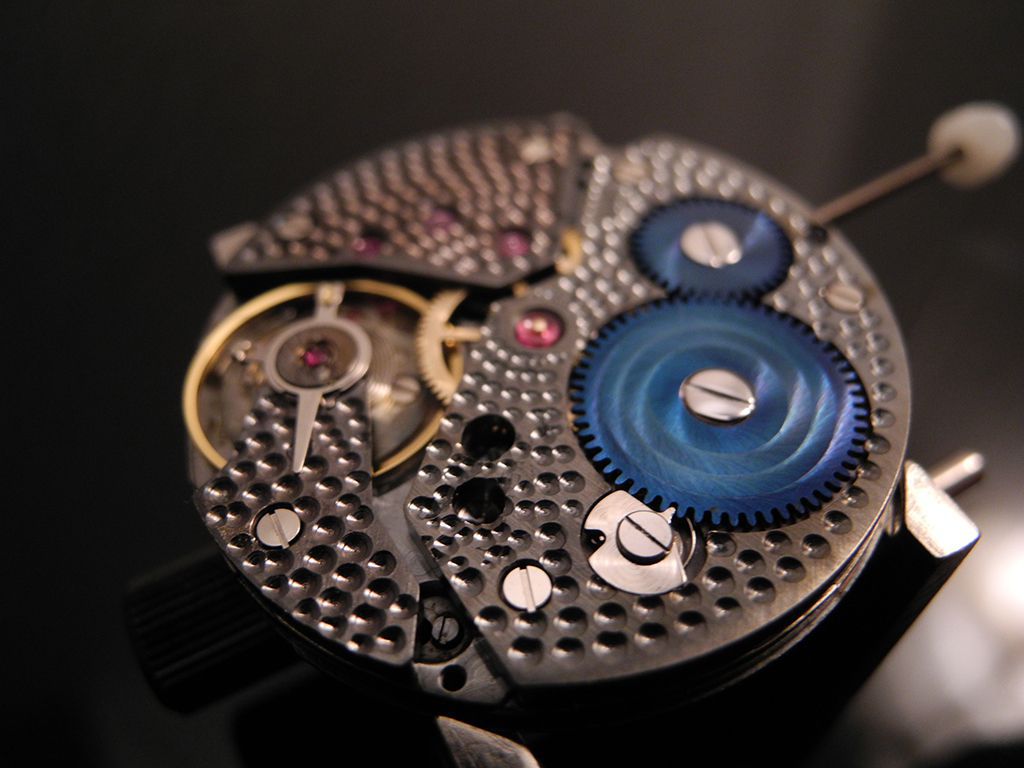

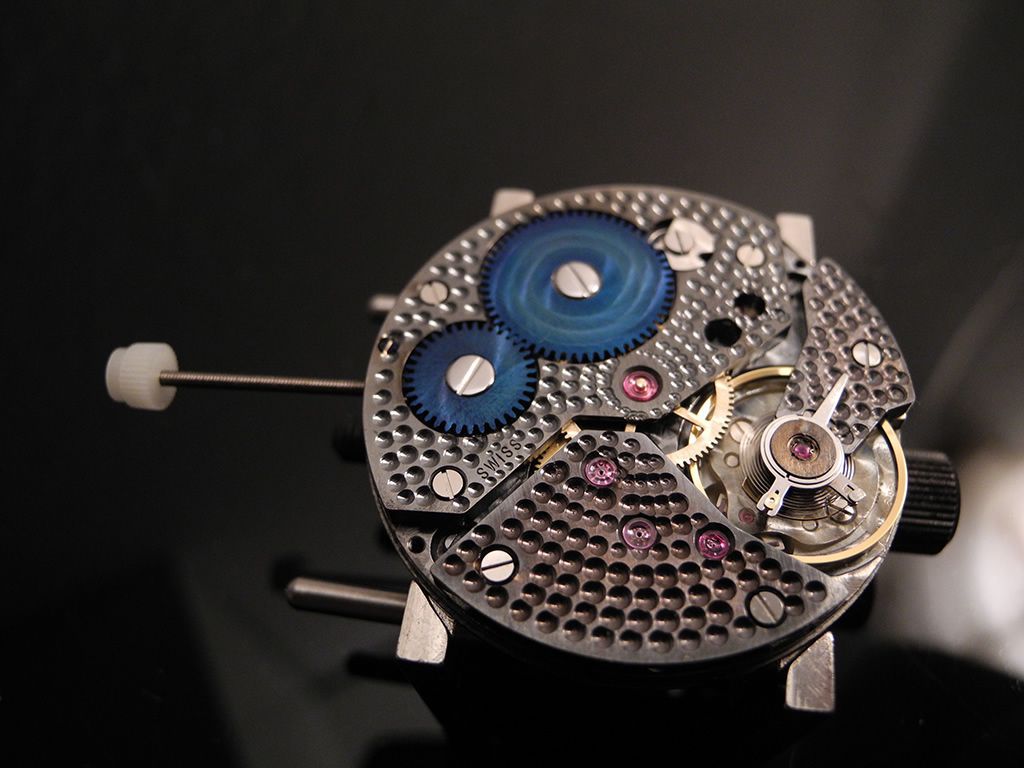

Dieses Unitas habe ich zur Veredelung immerzu angebohrt.

Die Brücken und Platinen wurden schwarz rhodiniert, die Schrauben poliert, Kron- und Sperrrad haben den Glashütter Sonnenschliff erhalten und wurden dann von mir blau angelassen.

Dieses düstere, wilde Uhrwerk hab ich immer noch gerne in Erinnerung!

Mittlerweile ziert es eine Uhr in Australien.

Junghans-Olympic-Chrono-001
Junghans-Olympic-Chrono-002
Junghans-Olympic-Chrono-003

Werte Freunde der Uhrmacherei,

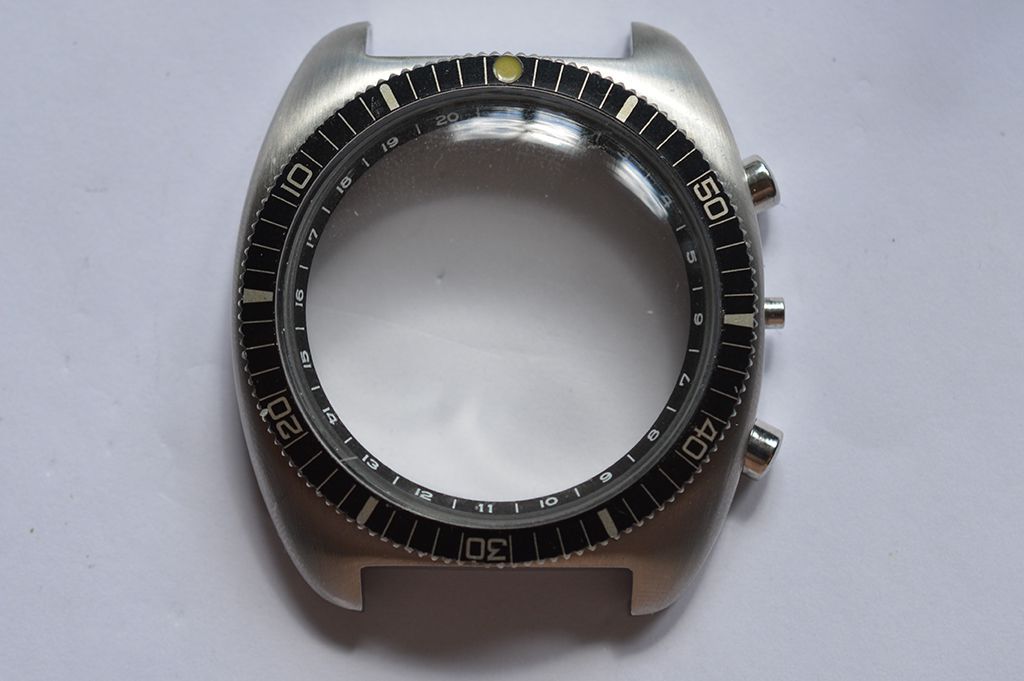

es gibt Uhren, die haben ganz außergewöhnliche Gläser verbaut.

Das Problem ist: Nach 40 Jahren bekommt man nirgends mehr so ein Glas!

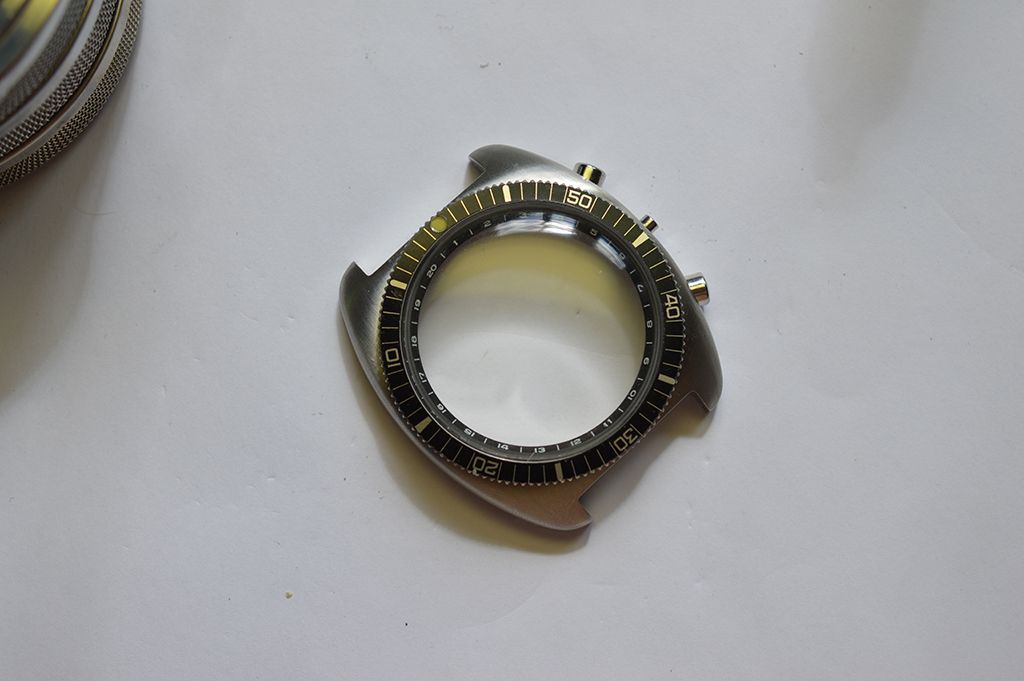

Bei dem Junghans Olympic Chrono hält das Glas gleichzeitig die Drehlünette.

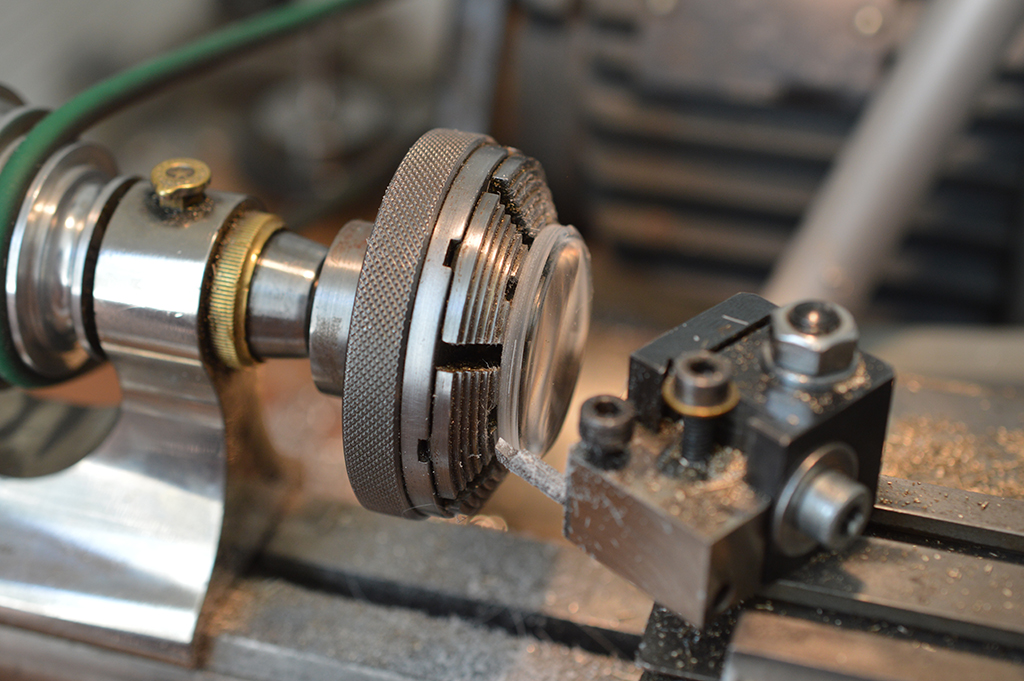

Hier habe ich ein Glas dafür an der Uhrmacherdrehmaschine angepasst.

Schraubenschlitz-001
Schraubenschlitz-002
,

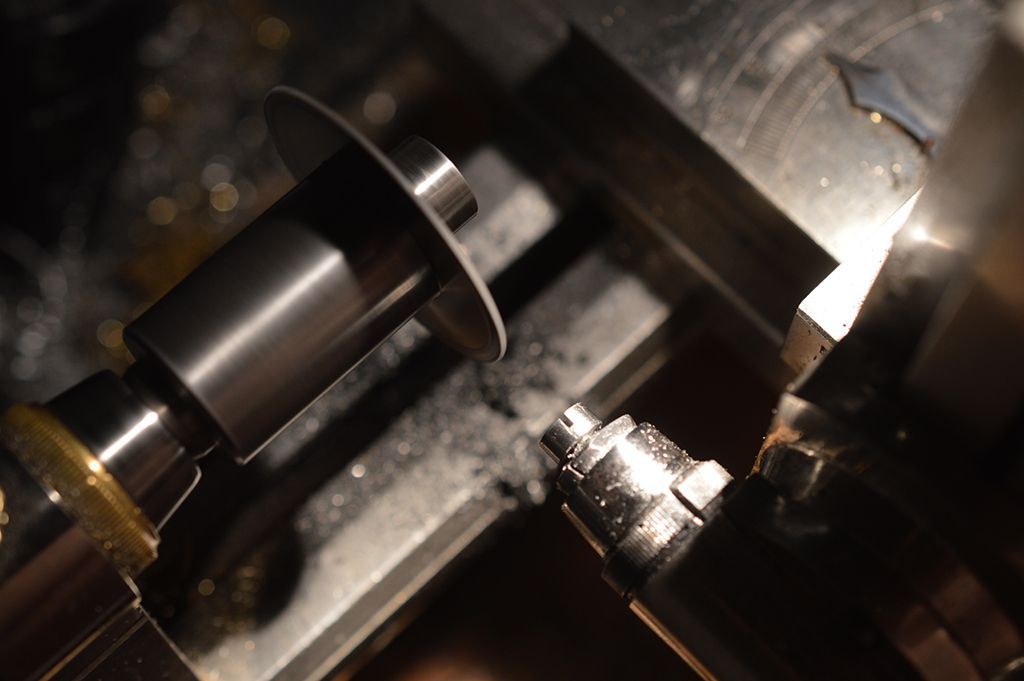

Werte Freunde der Uhrmacherei,

es ist immer wieder schön, wenn man auch neben dem Drehen noch auf einen andere Weise zerspanen kann!

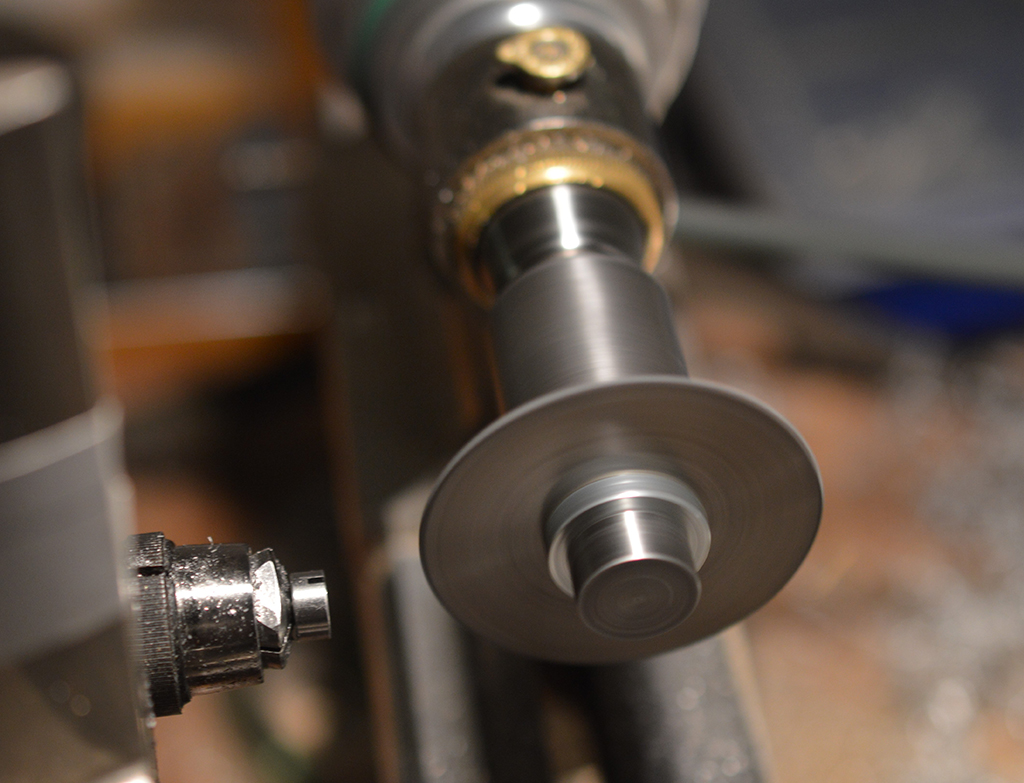

Heute werden also Schraubenköpfe mit einem Schlitz versehen.

Dazu konnte mal wieder mein alter Höhensupport zu Ehren kommen.

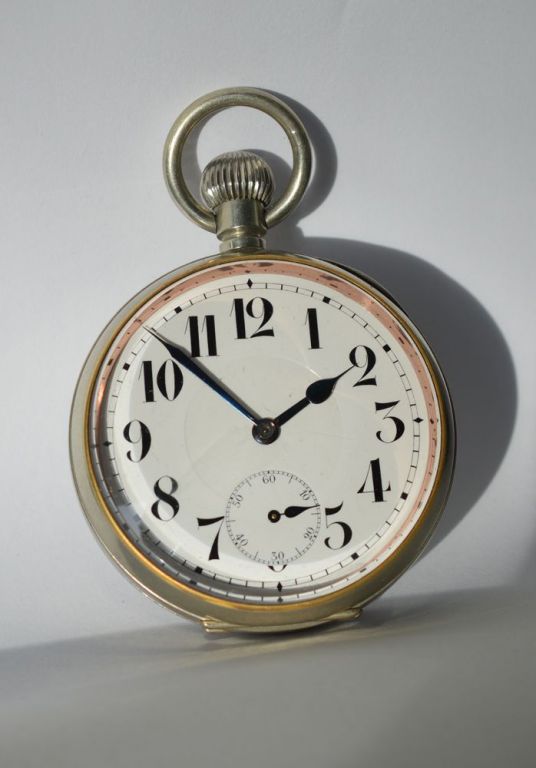

8-Tage-Eisenbahnertaschenuhr-001
8-Tage-Eisenbahnertaschenuhr-002
8-Tage-Eisenbahnertaschenuhr-003
8-Tage-Eisenbahnertaschenuhr-004
8-Tage-Eisenbahnertaschenuhr-005
8-Tage-Eisenbahnertaschenuhr-006
8-Tage-Eisenbahnertaschenuhr-007
8-Tage-Eisenbahnertaschenuhr-008
8-Tage-Eisenbahnertaschenuhr-009
8-Tage-Eisenbahnertaschenuhr-010

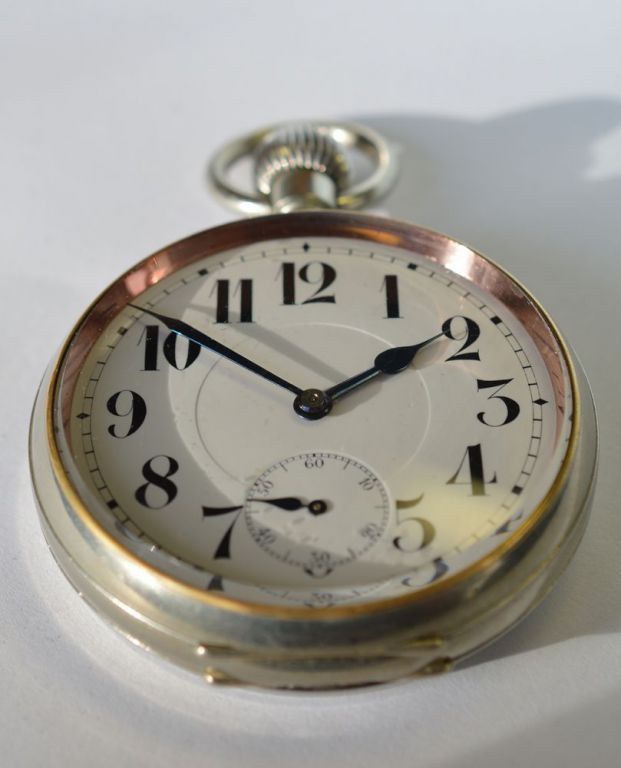

Werte Freunde der Uhrmacherei,

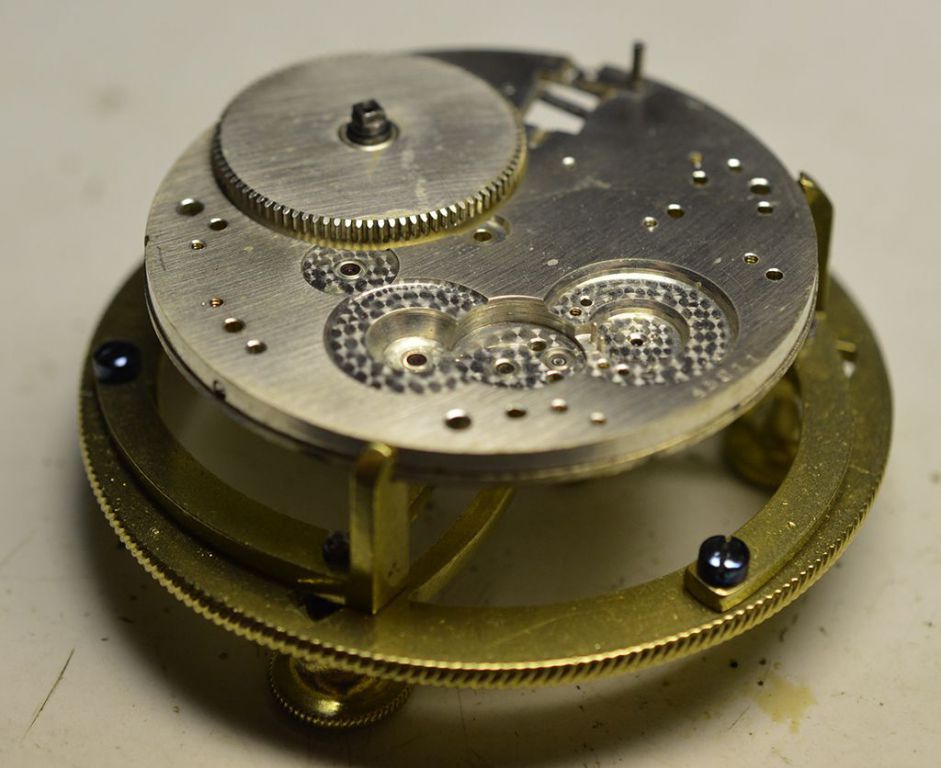

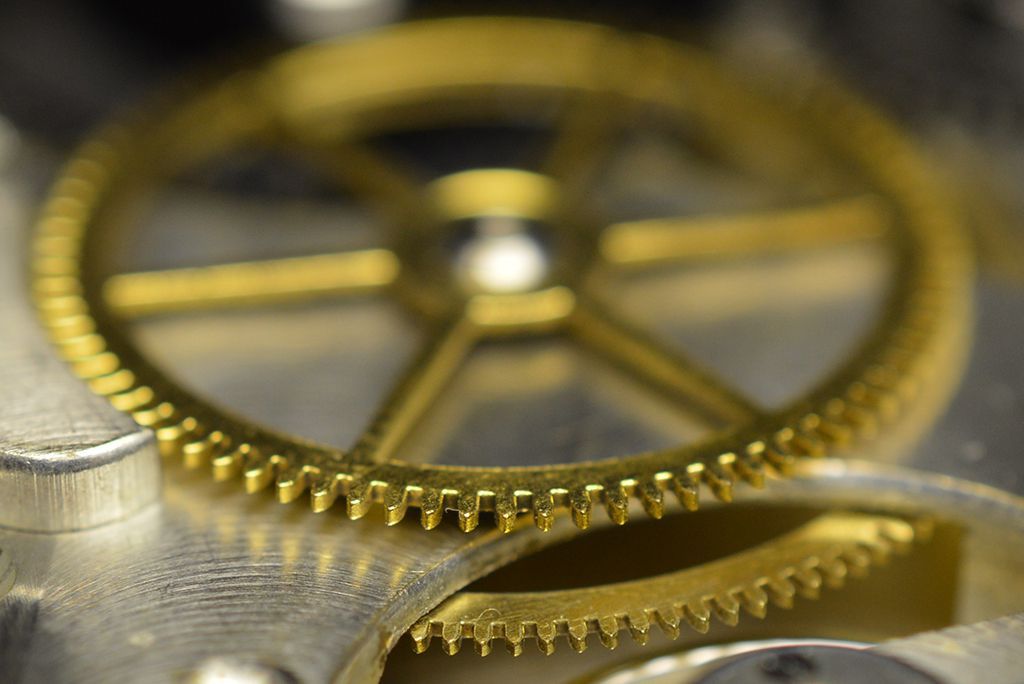

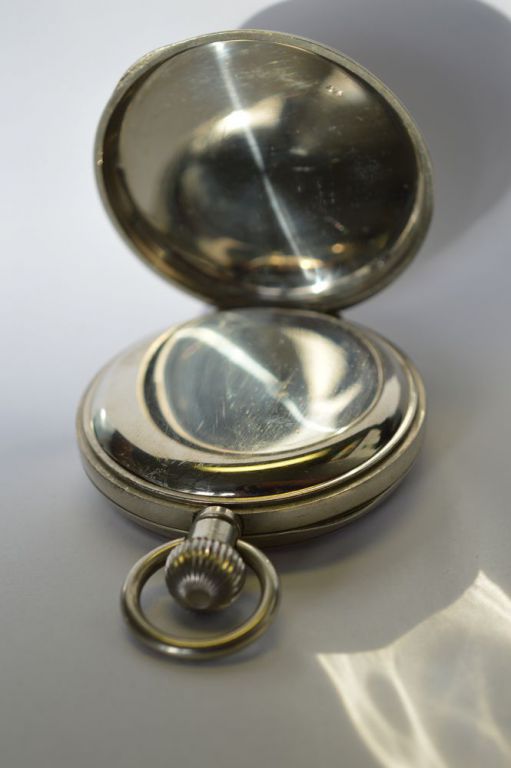

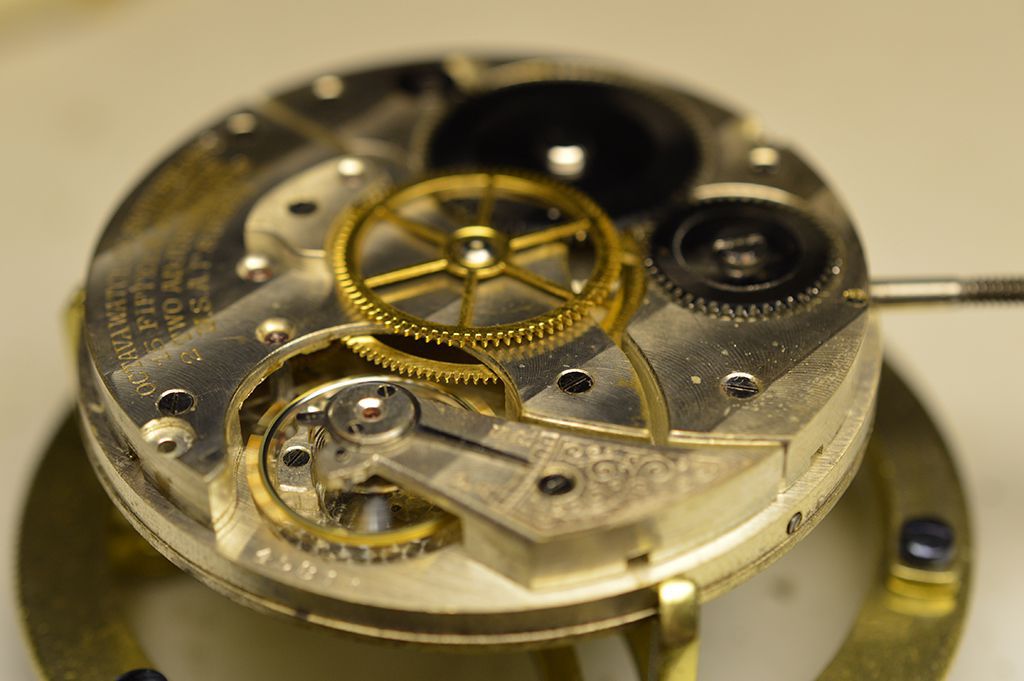

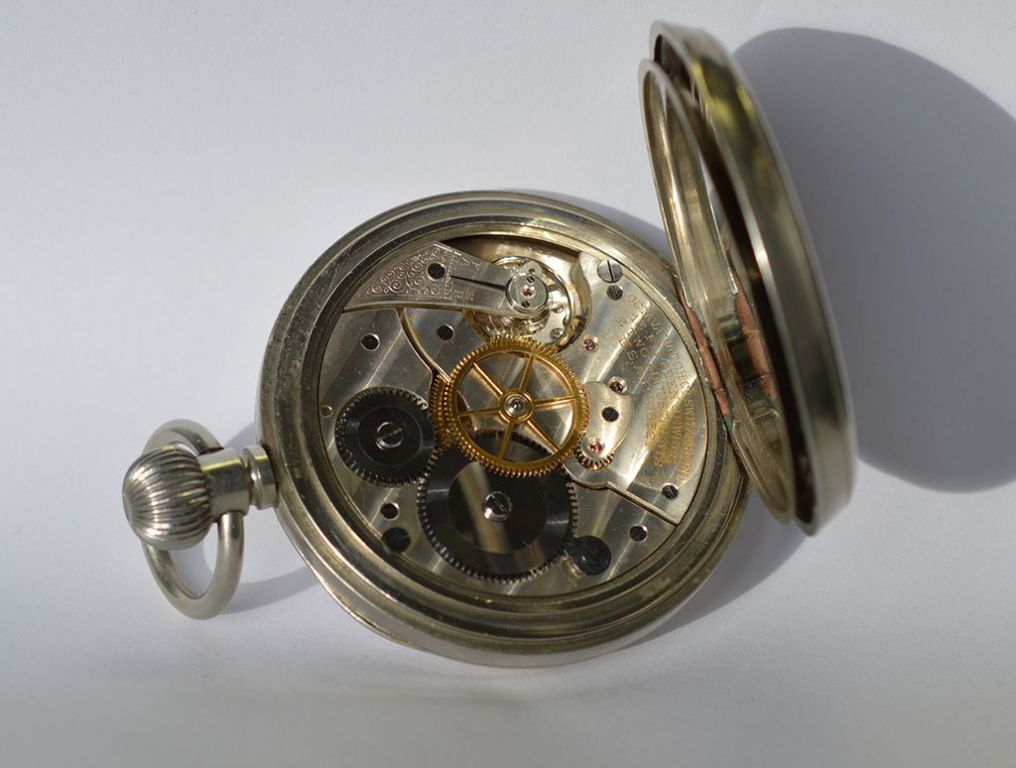

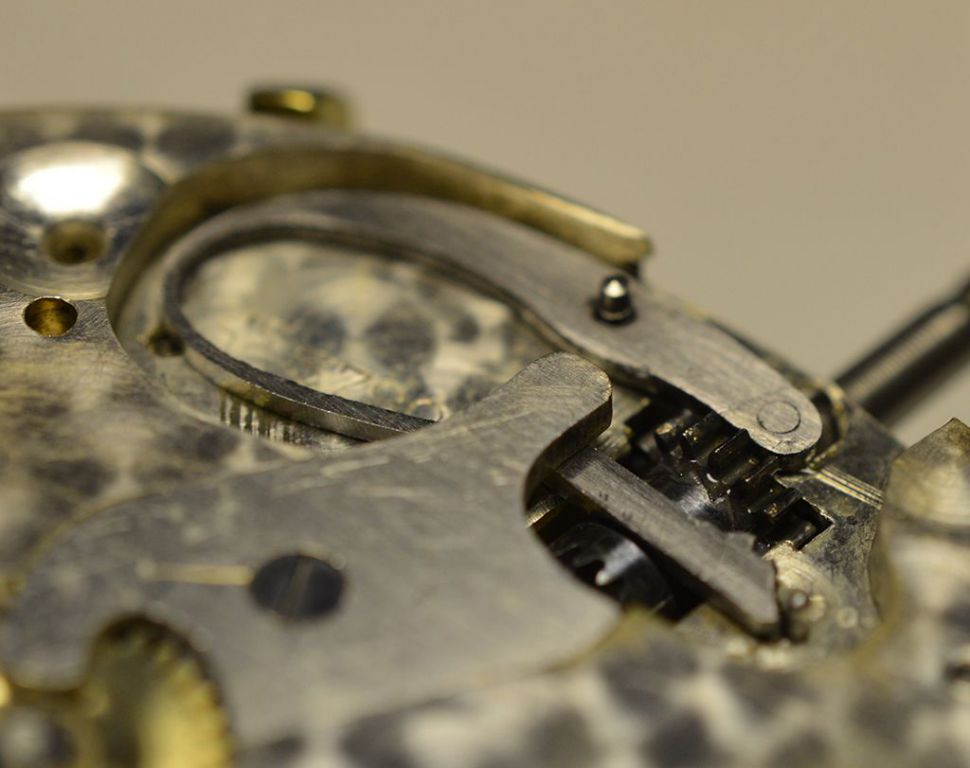

manchmal kommen auch sehr imposante Uhren auf den Uhrmachertisch:

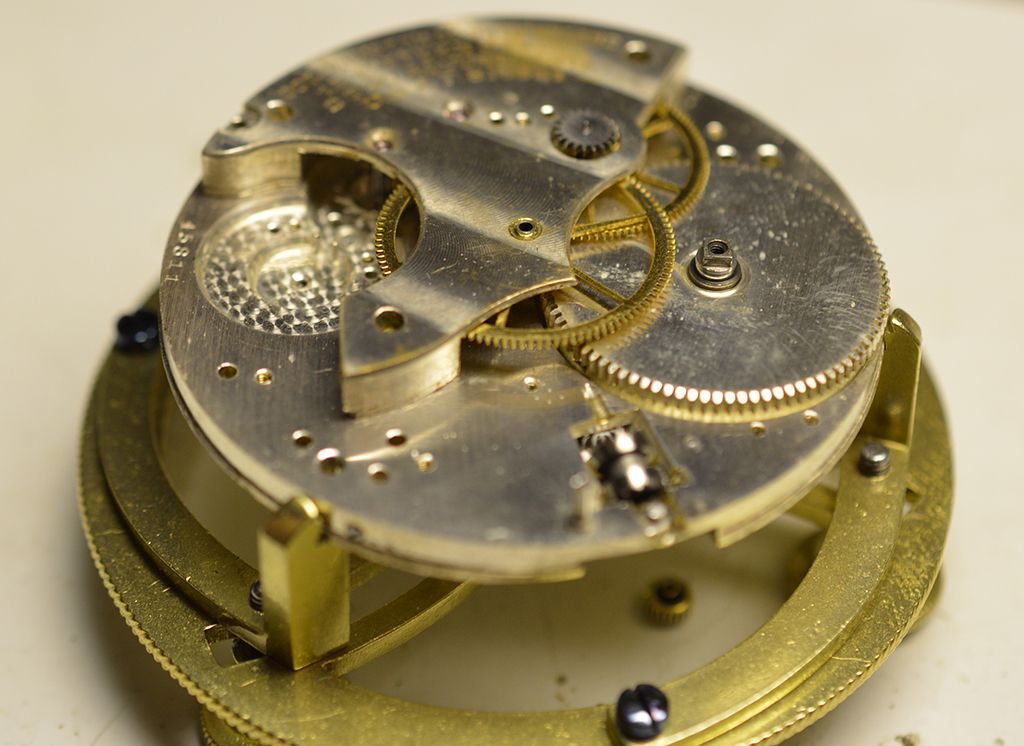

Diese Uhr ist mit Ihren 65mm Durchmesser ungeheuer groß, mächtig und schwer!

Die Uhr hat eine komplette Überholung von mir erhalten.

Ludwig-Simon-001
Ludwig-Simon-003
Ludwig-Simon-005

Werte Freunde der Uhrmacherei,

als Berliner Uhrmacher beschäftige ich mich auch sehr gerne mit der Geschichte der Berliner Uhrmacherei.

Diese Stadt hat wirklich einiges zu bieten gehabt.

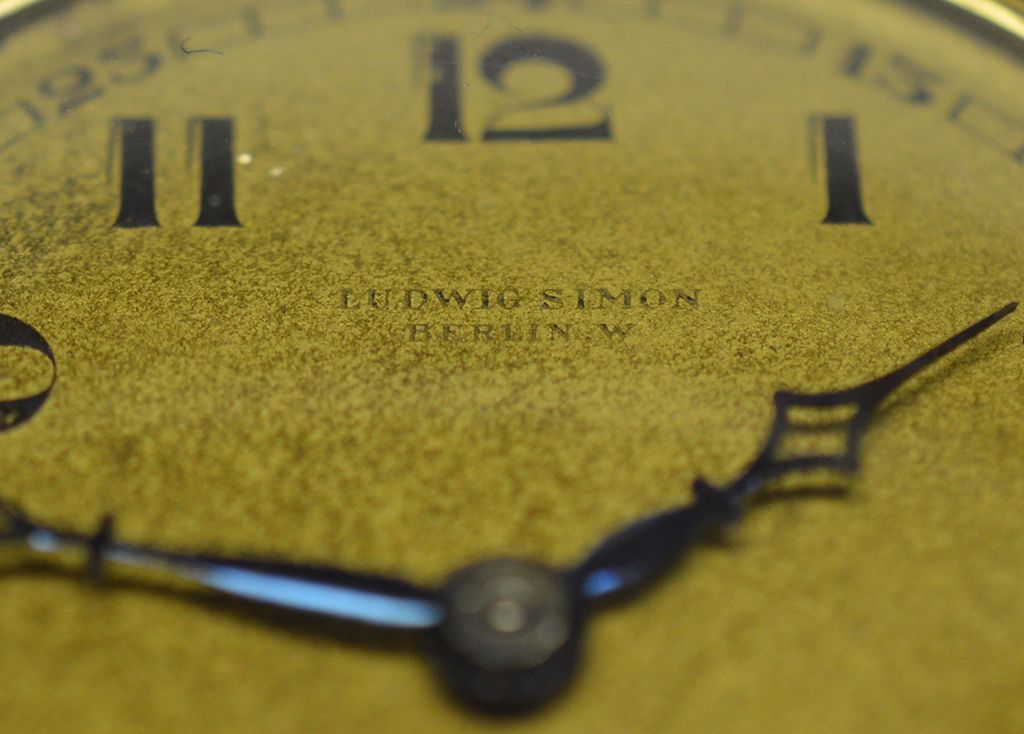

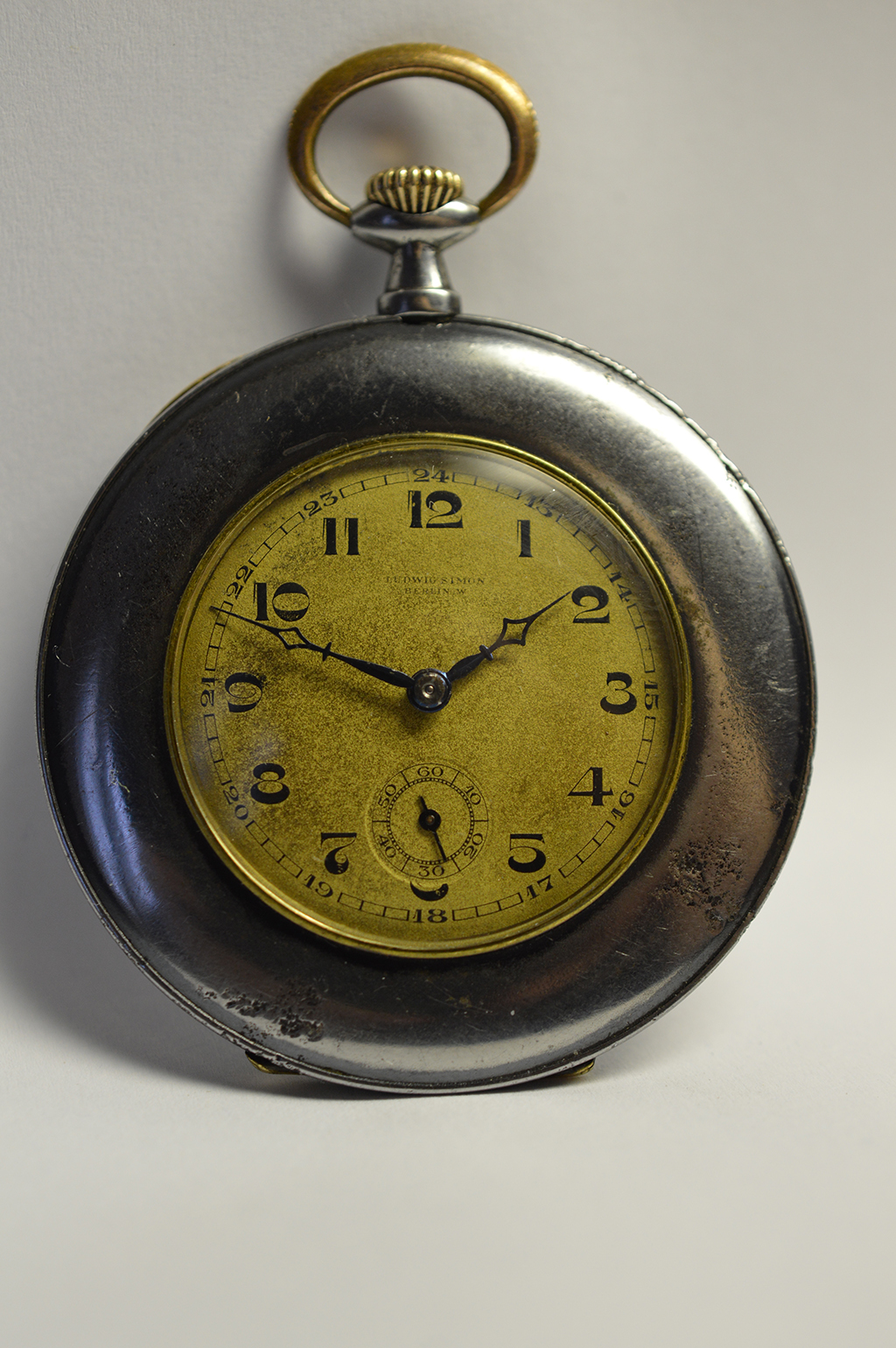

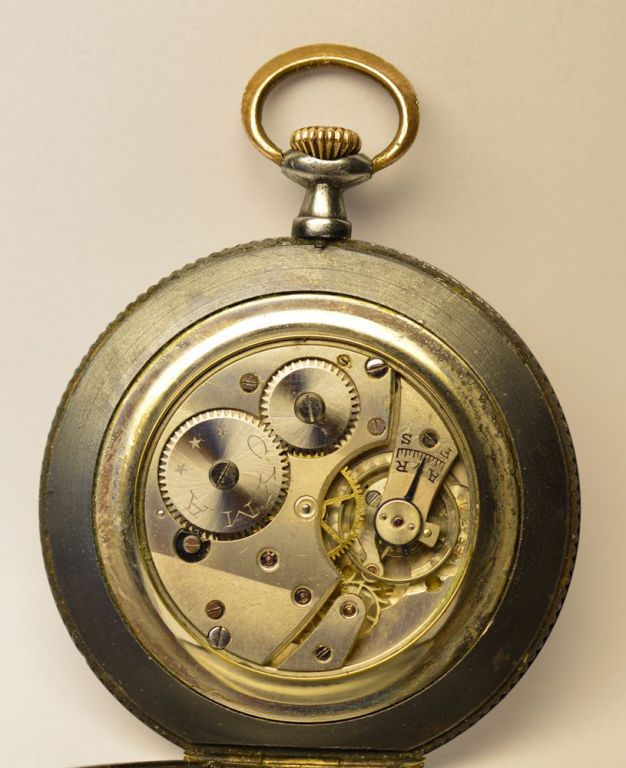

Ich möchte euch eine Taschenuhr von Ludwig Simon aus meiner Sammlung vorstellen: Die Uhr stammt aus den 30er Jahren und ist sehr flach.

Was mich bei solchen Uhren immer noch ein Stück weit mehr interessiert, ist die Geschichte des Uhrmachers oder des Juweliers dazu.

Leider haben sich mir bei meinen Recherchen erschreckende Dinge aufgetan.

Dieser sehr feine Juwelier und Hoflieferant des Königs von Rumänien wurde von den Nazis 1938 ins KZ verfrachtet. Er konnte sich aber aus dem KZ retten und ist nach Santiago De Chile ausgewandert. Er verstarb dort 1962.

So steht diese Uhr doch für eines der letzten verkauften Erzeugnisse eines Juweliers, der den 2. Weltkrieg nicht überlebt hat.

http://hans-weil.faszination-uhrwerk.de/ludwig_simon-berlin.pdf

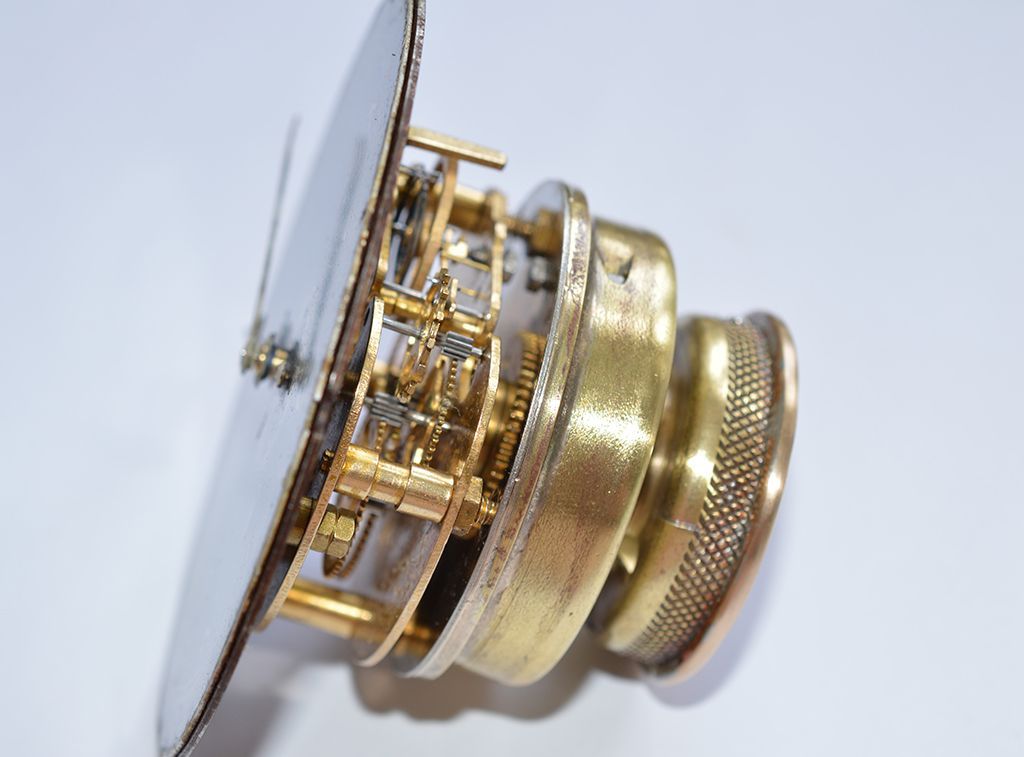

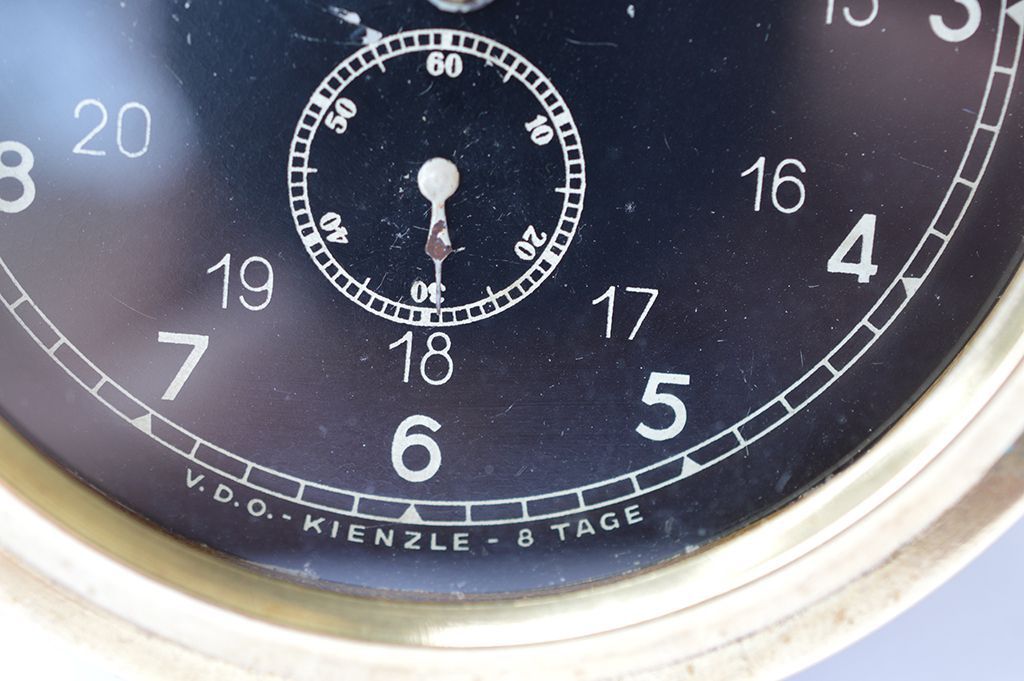

Kienzle-Borduhr-001
Kienzle-Borduhr-002
Kienzle-Borduhr-003
Kienzle-Borduhr-004
Kienzle-Borduhr-005
Kienzle-Borduhr-006
Kienzle-Borduhr-007
Kienzle-Borduhr-008
Kienzle-Borduhr-009
Kienzle-Borduhr-010

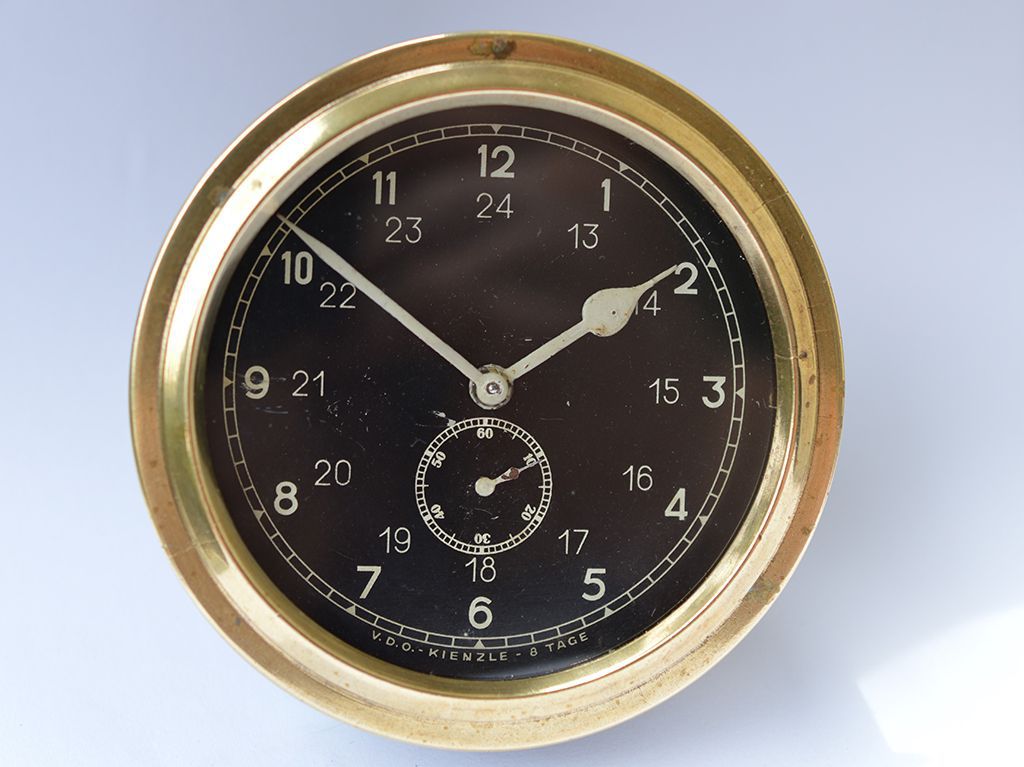

Werte Freunde der Uhrmacherei,

es ist immer wieder schön, wenn auch Uhren von Fahrzeugen zu einer Restauration kommen.

Manchmal hat ein Auto oder ein schönes Motorboot viele Jahrzehnte im Schuppen gestanden und dann soll es wieder zu neuem Leben erweckt werden. Ich freue mich immer daran, auch ein Teil solch eines Projektes sein zu dürfen.

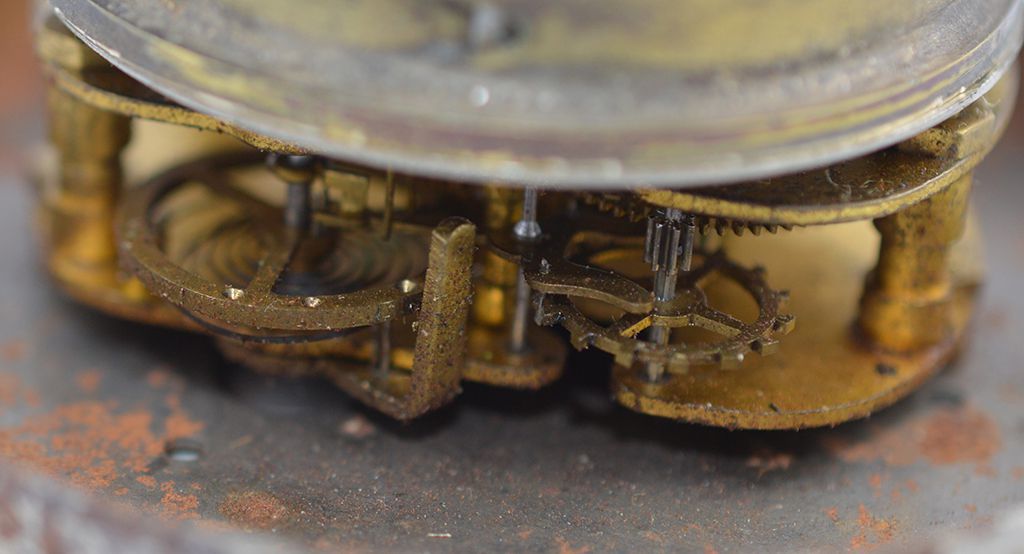

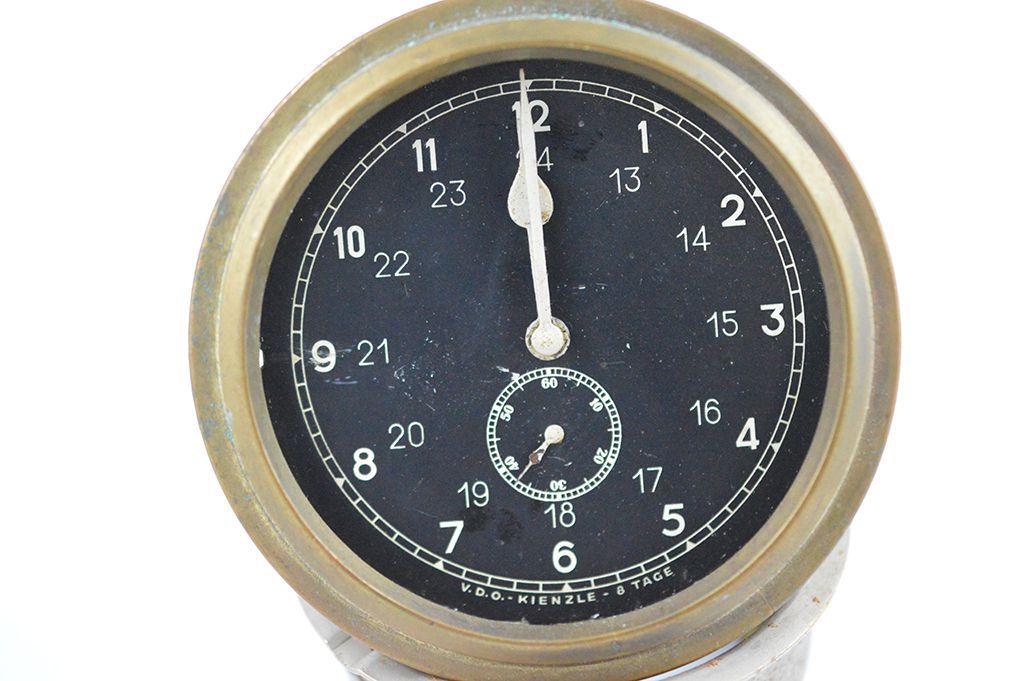

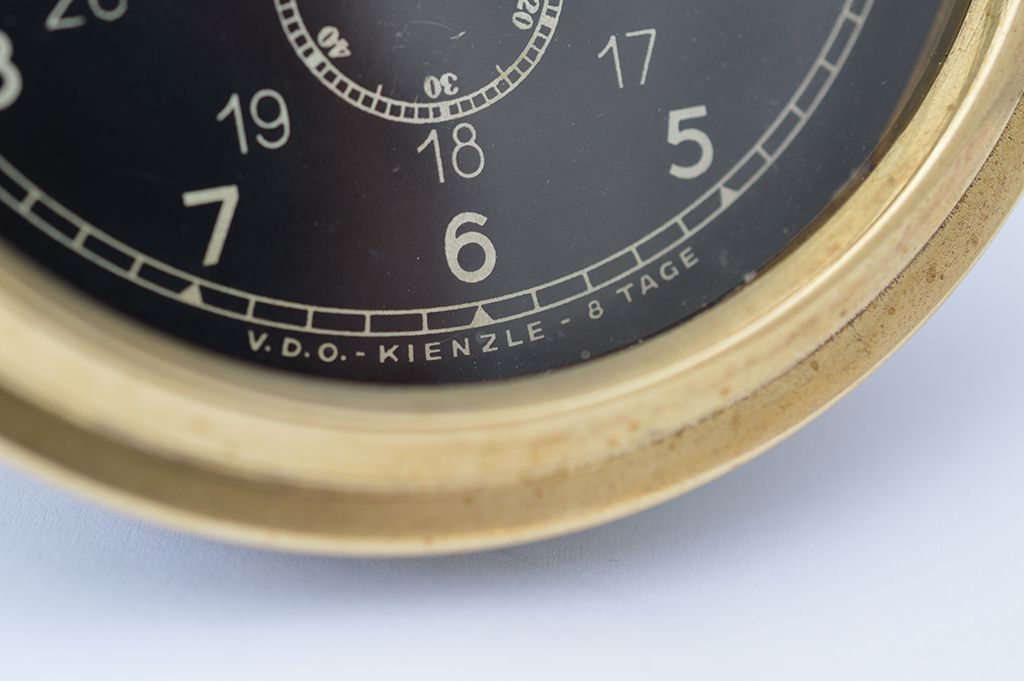

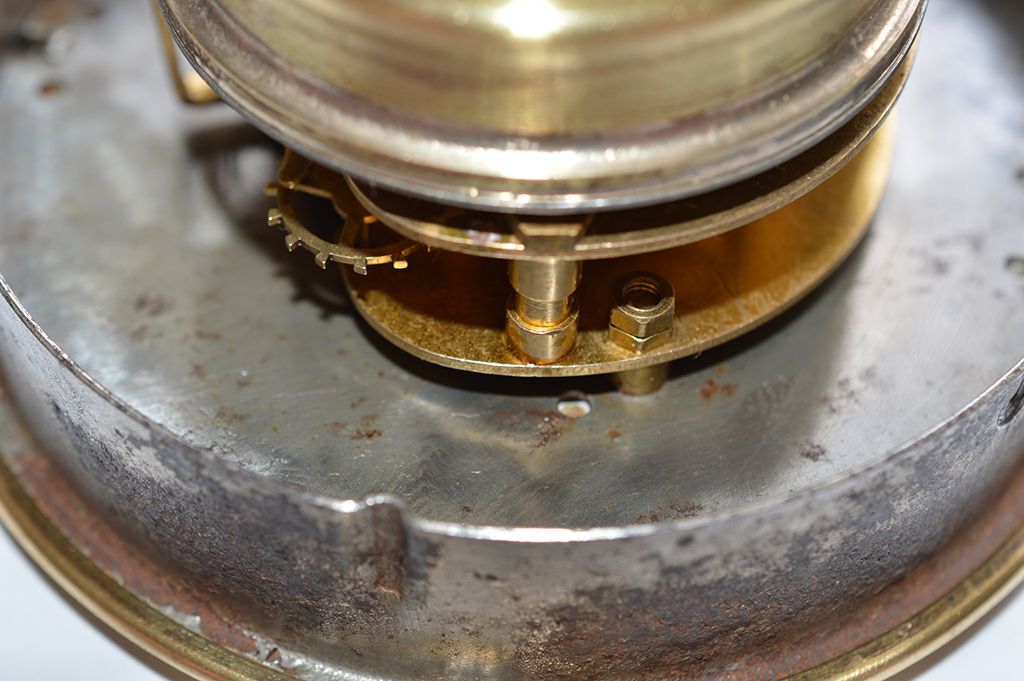

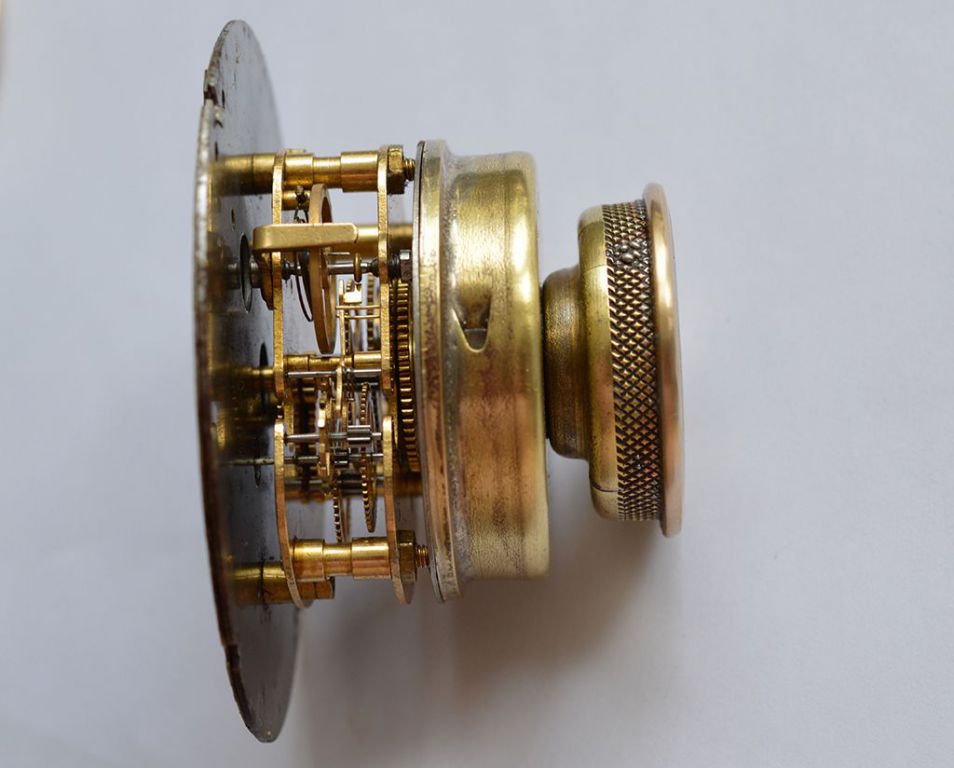

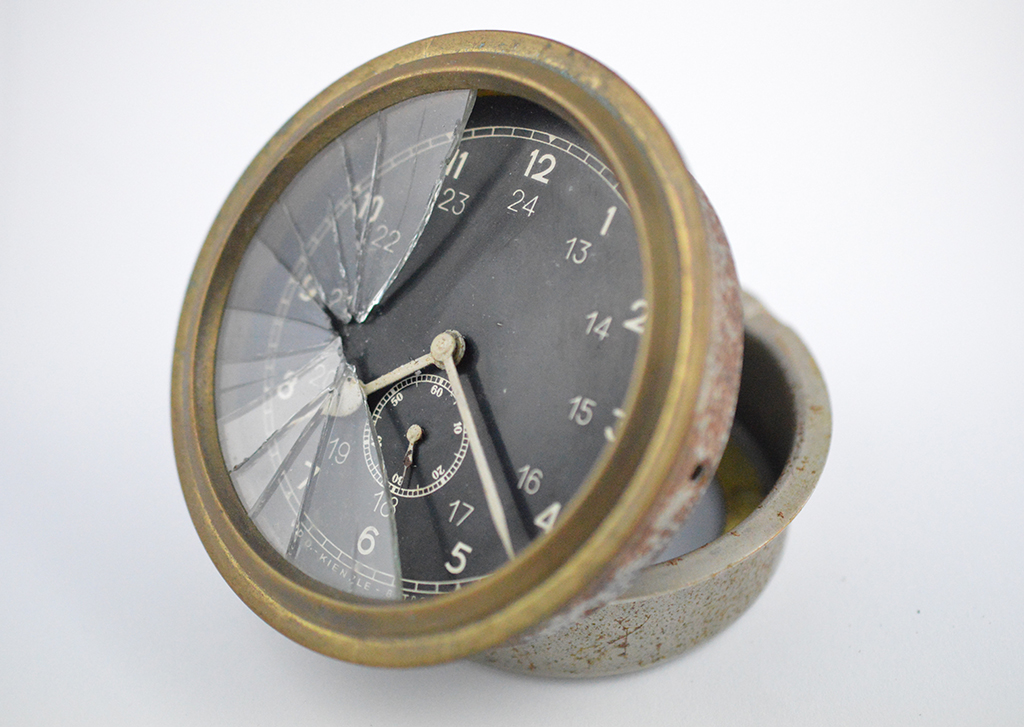

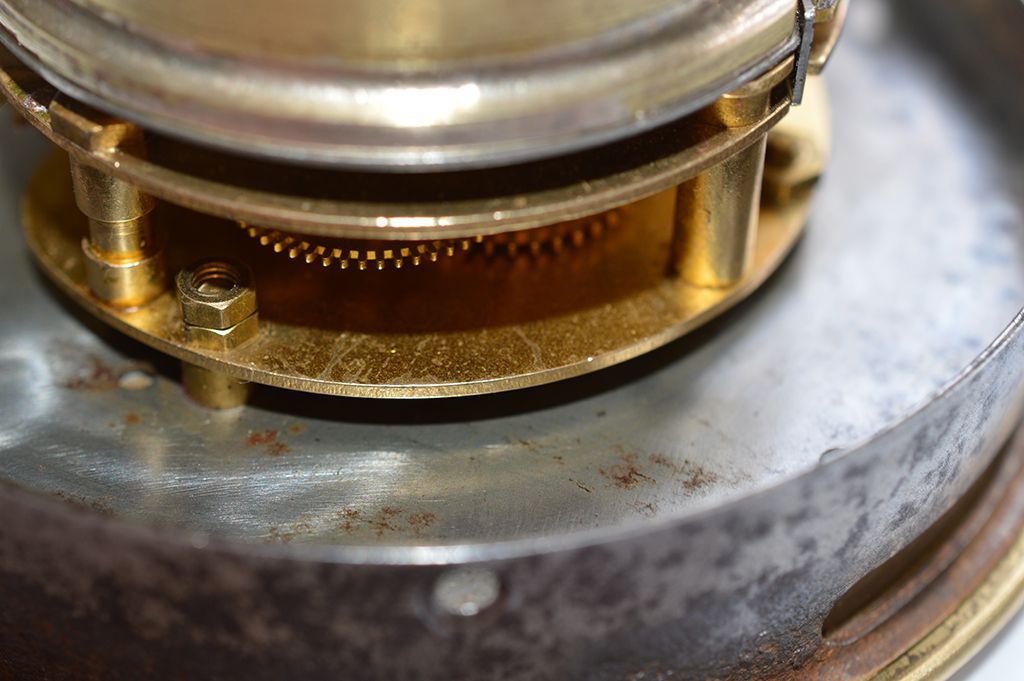

Diese sehr alte Borduhr von VDO Kienzle hat eine komplette Überholung bekommen.
Eine besondere Schwierigkeit stellte der mehrfach gerissene Knauf zum Aufziehen dar.
Hier habe ich einen Ring zum Sichern des Knaufs angefertigt und verlötet.

Folgende Arbeiten wurden ausgeführt:

  • Demontage Uhrwerk
  • erneuern von 12 Lagern
  • Entrostungsarbeiten an den Gehäuseteilen.
  • Sicherungsarbeiten an dem tiefgezogenen Knauf zum Aufziehen
  • Montage des Werkes
  • Einstellen und ölen
  • Erneuern des Glases
  • Endmontage

Taschenuhr-mit-Spindelhemmung-01
Taschenuhr-mit-Spindelhemmung-02

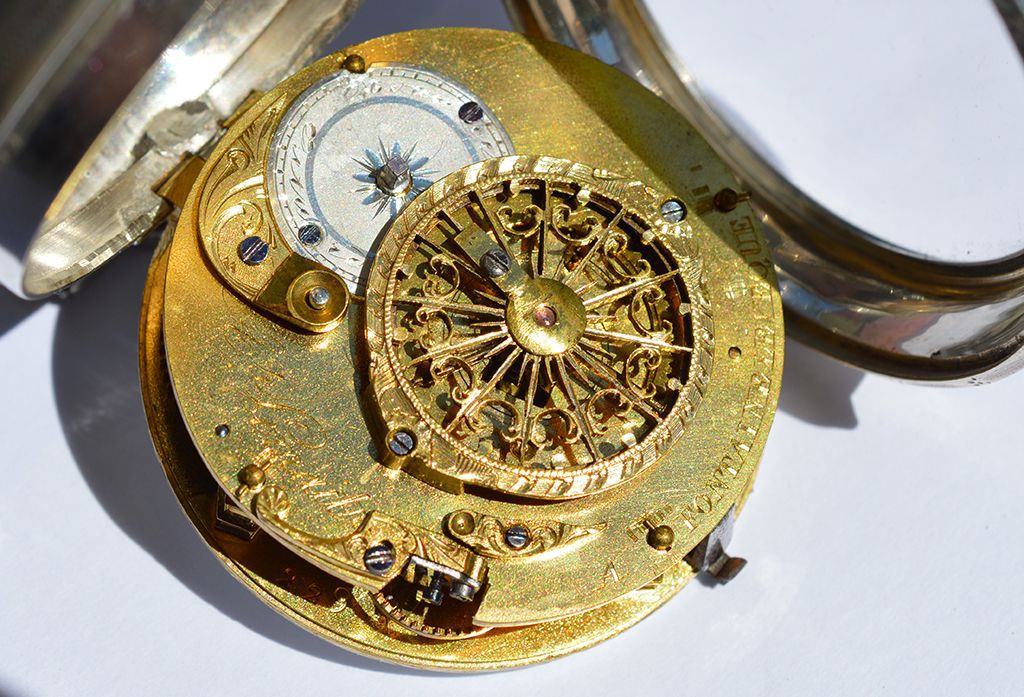

Taschenuhr-mit-Spindelhemmung-03

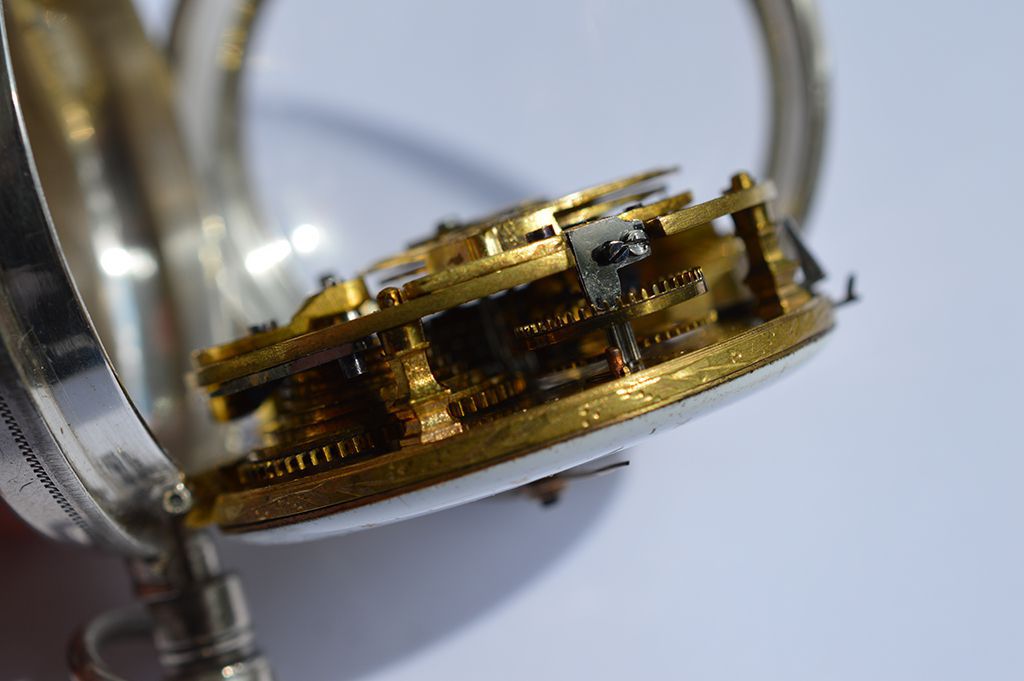

Taschenuhr-mit-Spindelhemmung-04

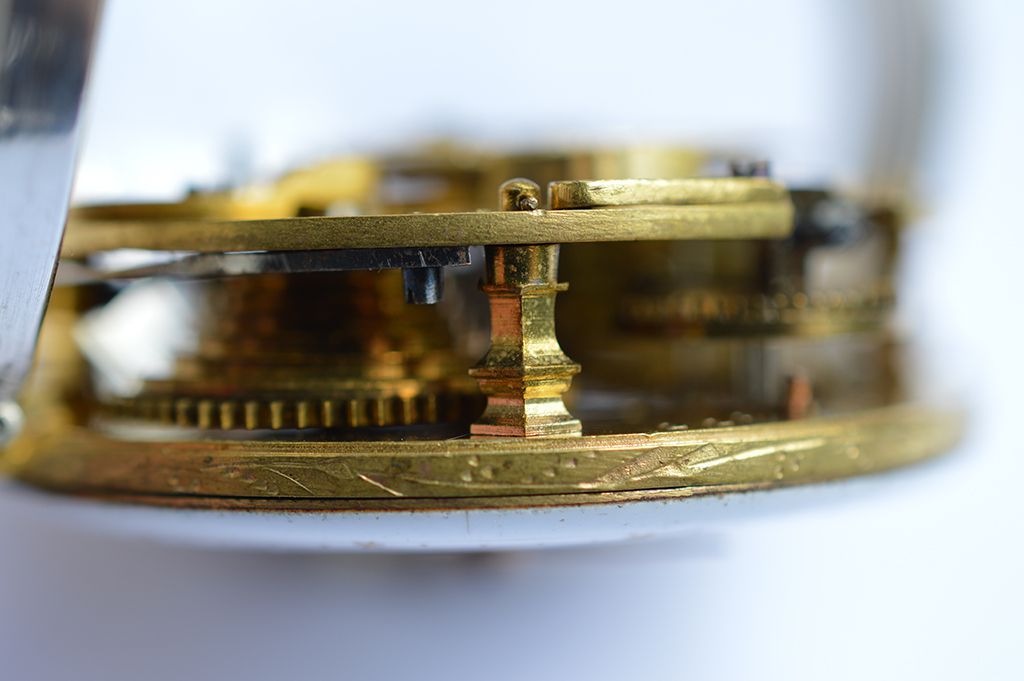

Taschenuhr-mit-Spindelhemmung-05
Taschenuhr-mit-Spindelhemmung-06
Taschenuhr-mit-Spindelhemmung-07
Taschenuhr-mit-Spindelhemmung-08

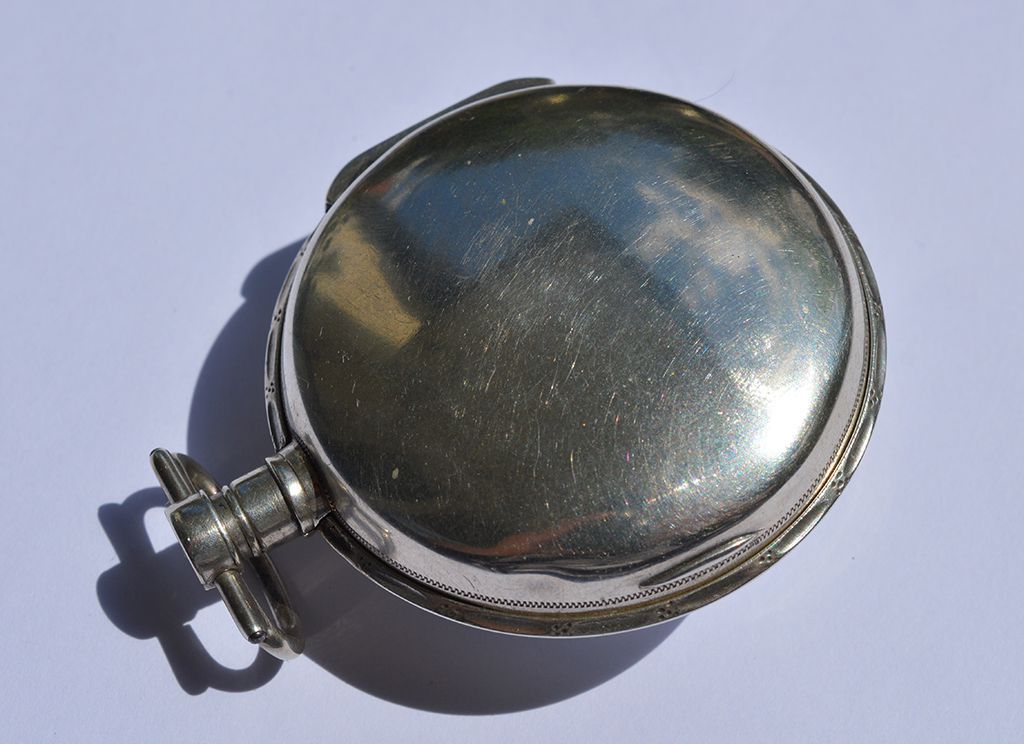

Taschenuhr-mit-Spindelhemmung-09
Taschenuhr-mit-Spindelhemmung-10

Werte Freunde der Uhrmacherei,

es ist immer wieder schön, wenn auch besonders alte Uhren den Weg zum Uhrmacher finden. Solche Uhren sind für mich immer wieder etwas ganz Besonderes.

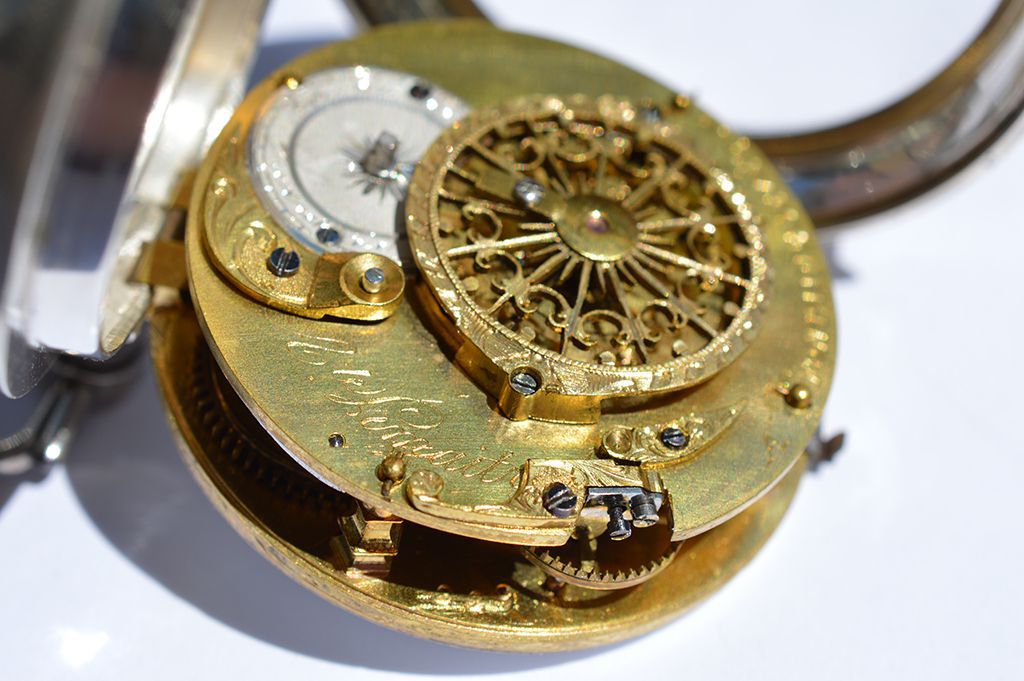

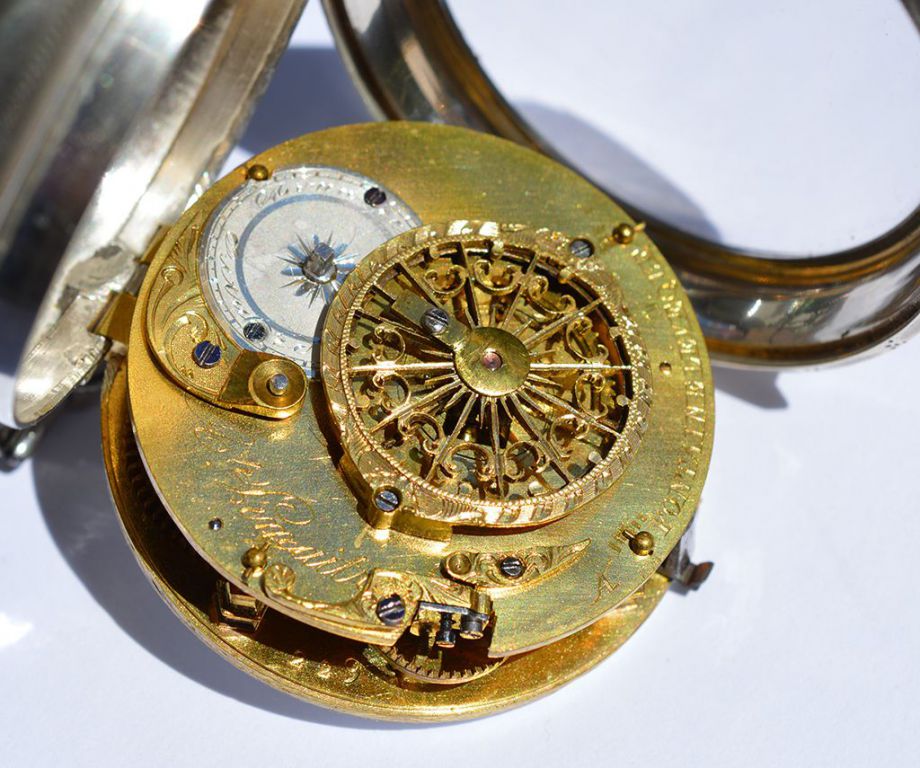

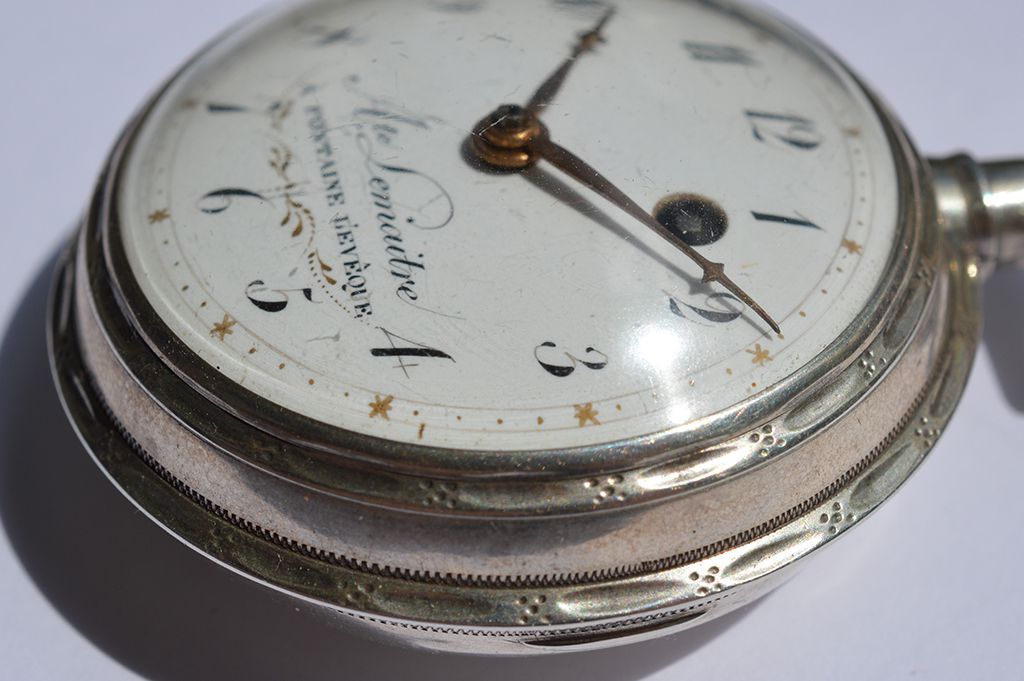

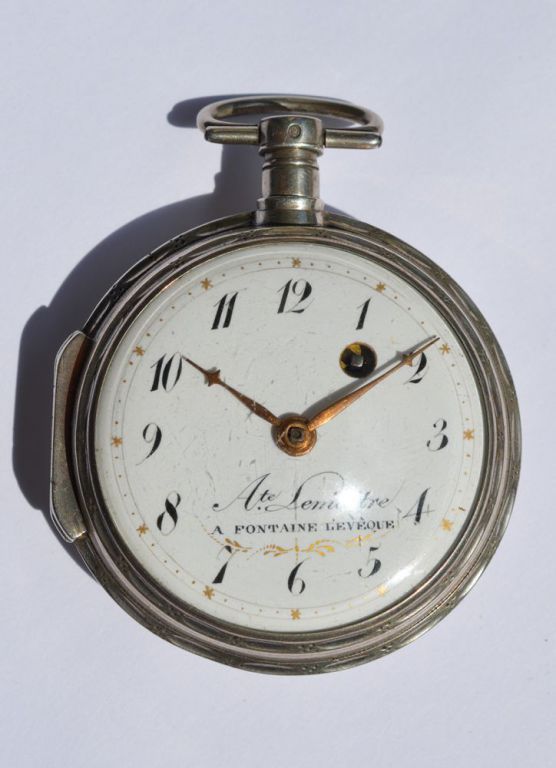

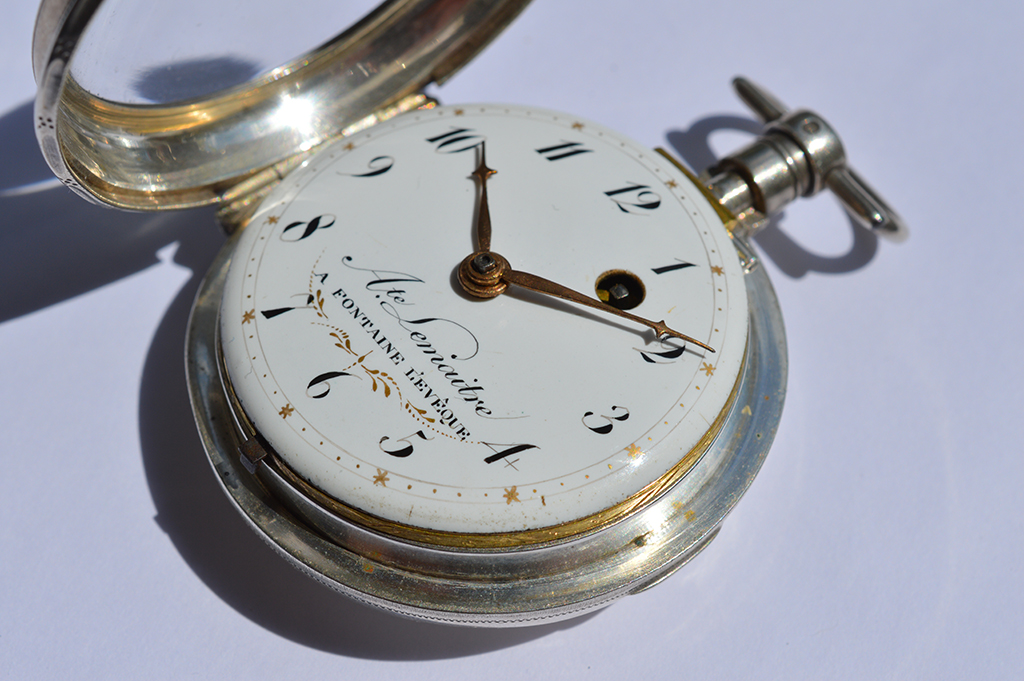

Diese Uhr hat 2 Weltkriege, zig Umzüge und viele Uhrmacher überlebt und sieht immer noch fantastisch aus! Das Emaille-Zifferblatt ist hervorragend erhalten! Das Werk ist sehr schön gearbeitet mit einer sehr schönen durchbrochenen Unruhbrücke und aufwändig gearbeiteten Werkspfeilern.

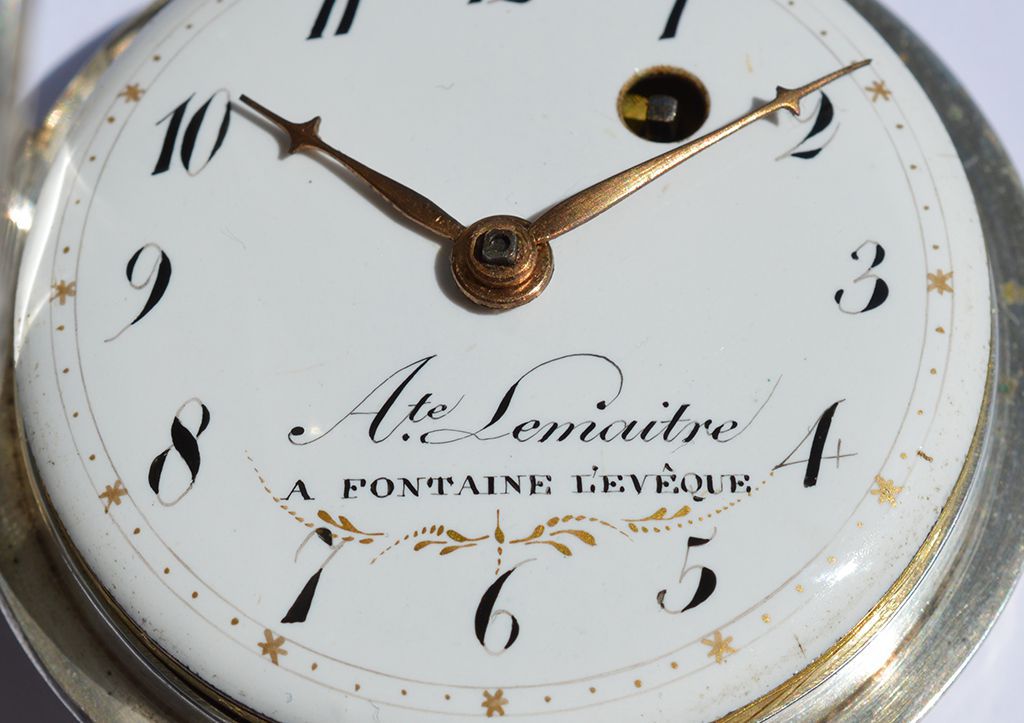

Das massive Silbergehäuse gibt der Uhr den letzten Schliff. Der Uhrmacher dieser Uhr Ate. Lemaitre hat in Fontaine-l'Évêque im wallonischen Teil Belgiens gewirkt. Diese Uhr ist an die 200 Jahre alt, das muss man sich immer wieder vor Augen halten!

Es macht einfach eine große Freude, das Stück zu betrachten.

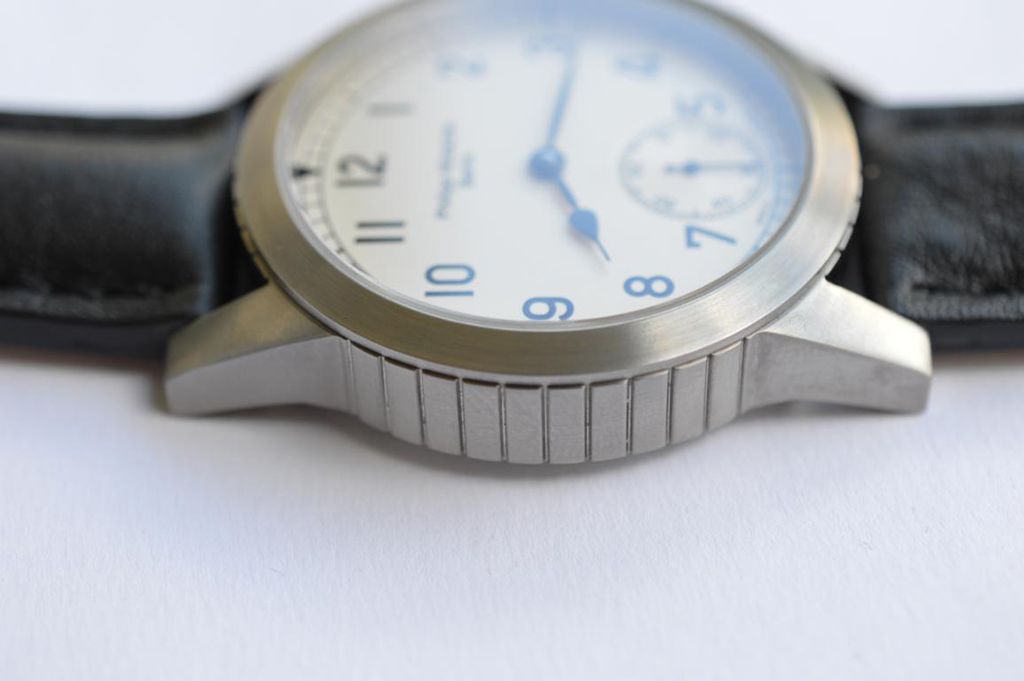

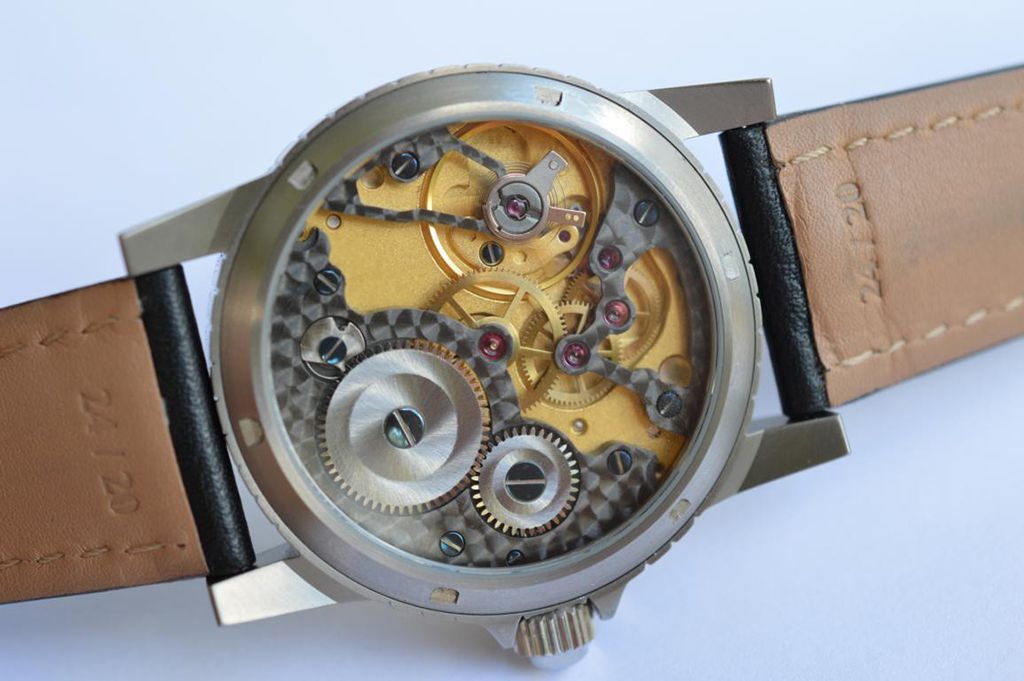

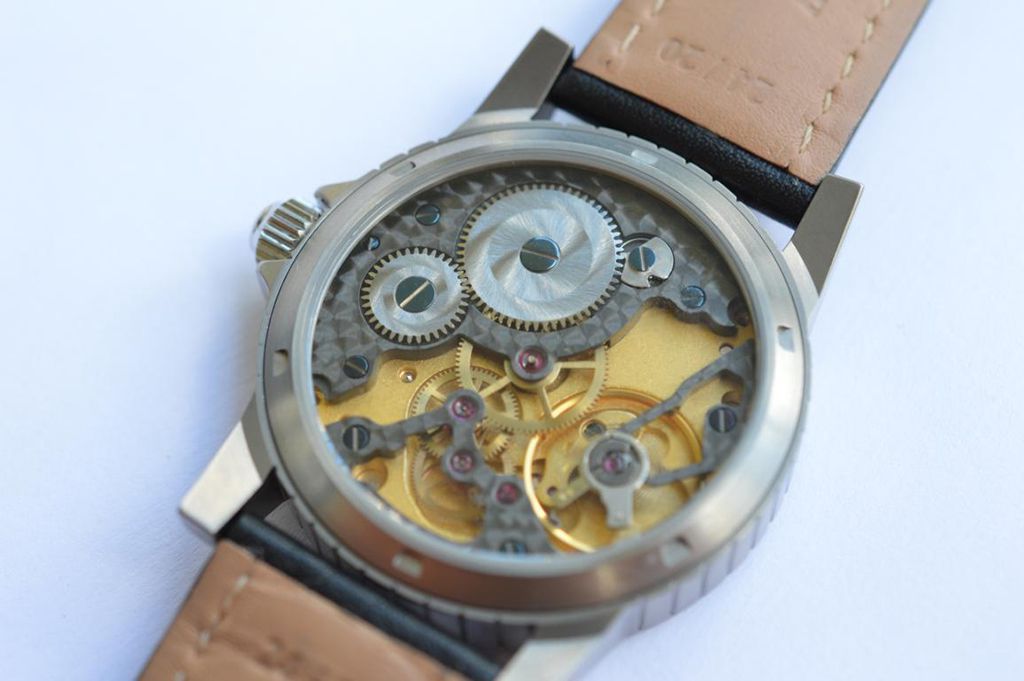

Titan-Anzuguhr-010
Titan-Anzuguhr-012
Titan-Anzuguhr-014
Titan-Anzuguhr-015

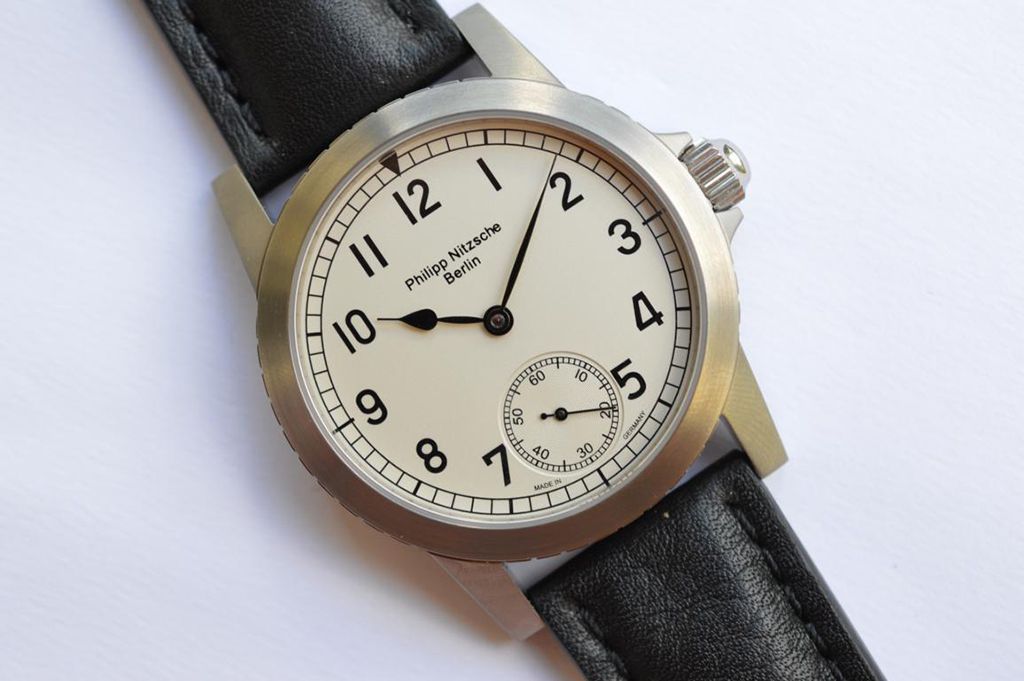

Titan-Anzuguhr-016

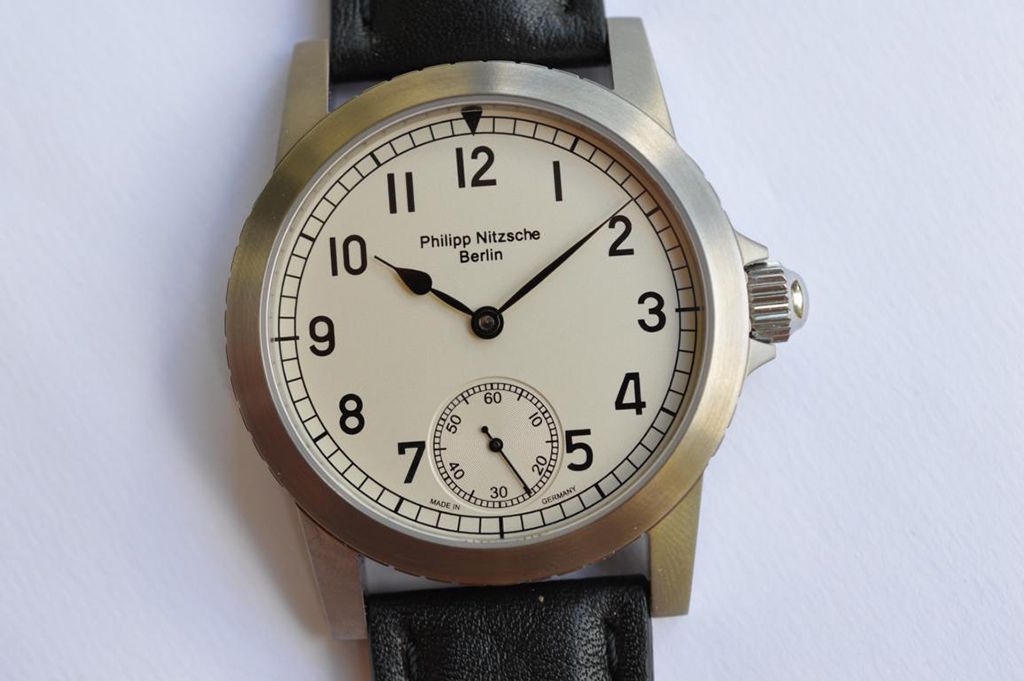

Titan-Anzuguhr-019
Titan-Anzuguhr-021

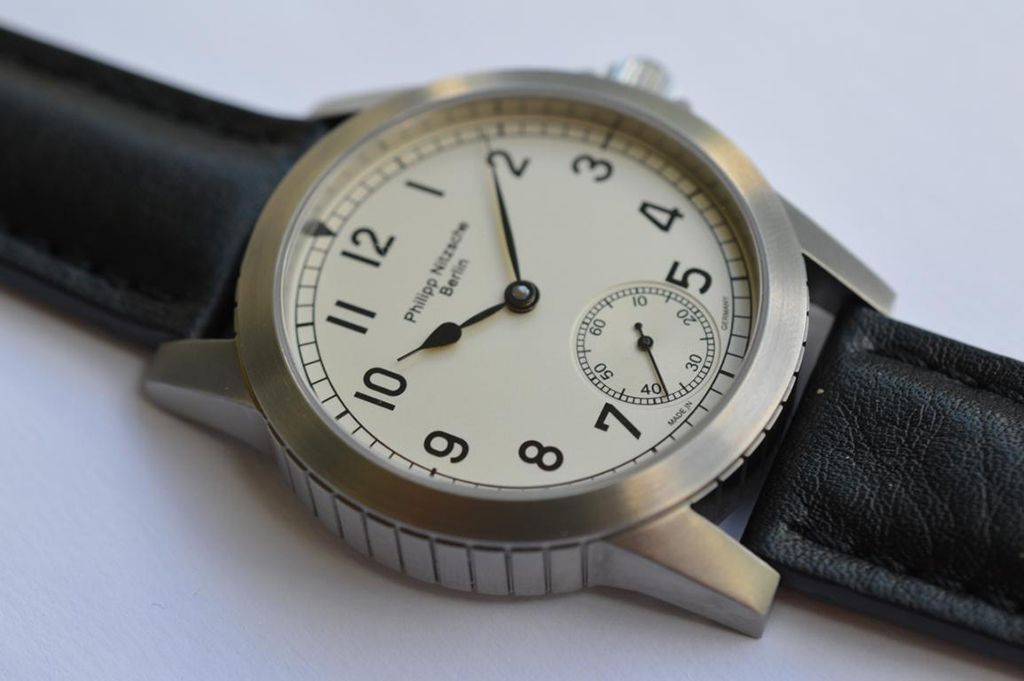

Titan-Anzuguhr-022

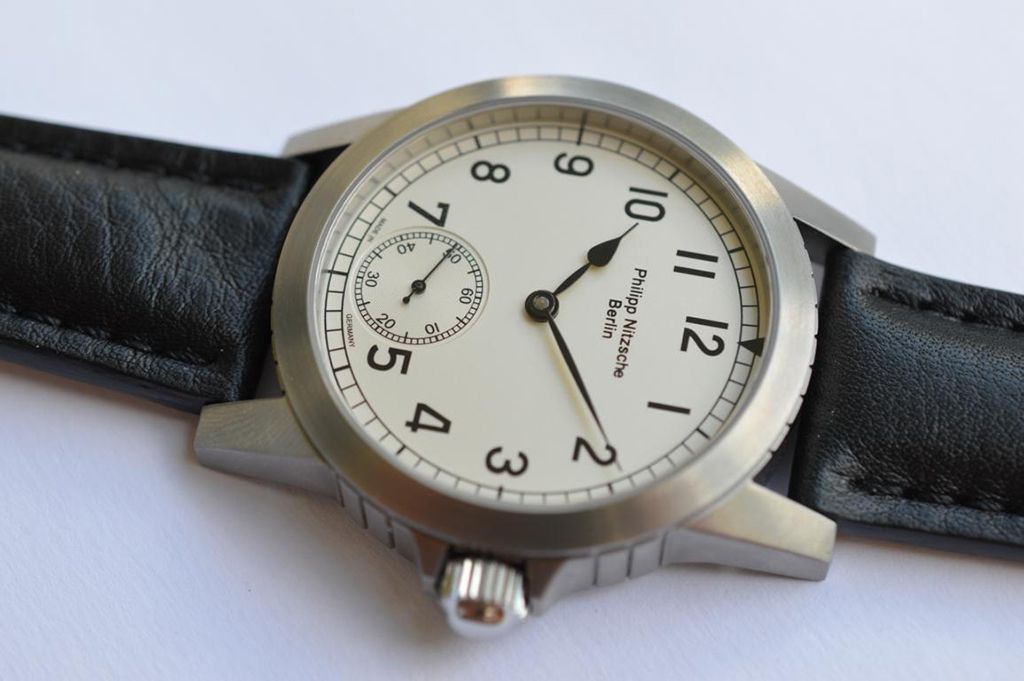

Titan-Anzuguhr-024

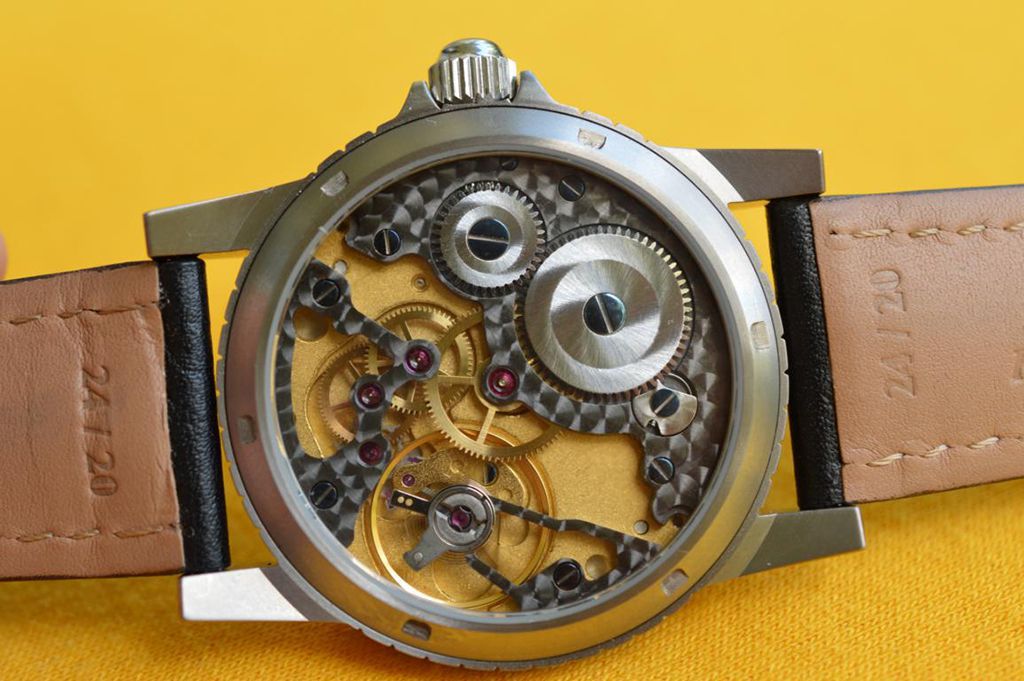

Titan-Anzuguhr-025

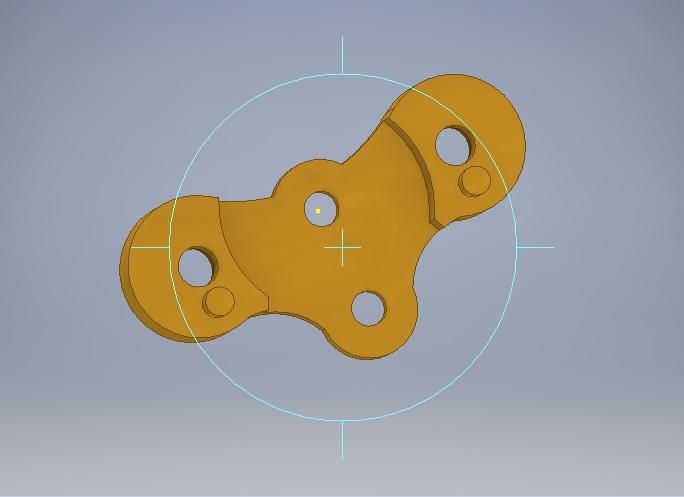

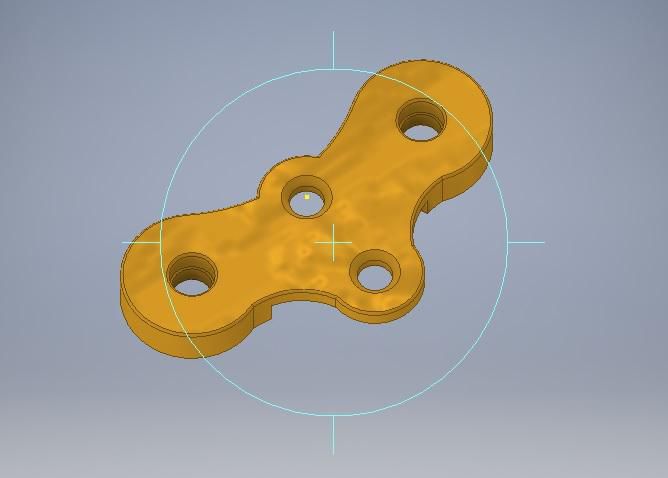

CAD-Federhausbruecke-01
CAD-Federhausbruecke-02

Instandsetzung-Revue-Thommen-A-11-01
Instandsetzung-Revue-Thommen-A-11-02
Instandsetzung-Revue-Thommen-A-11-03
Instandsetzung-Revue-Thommen-A-11-04
Instandsetzung-Revue-Thommen-A-11-05

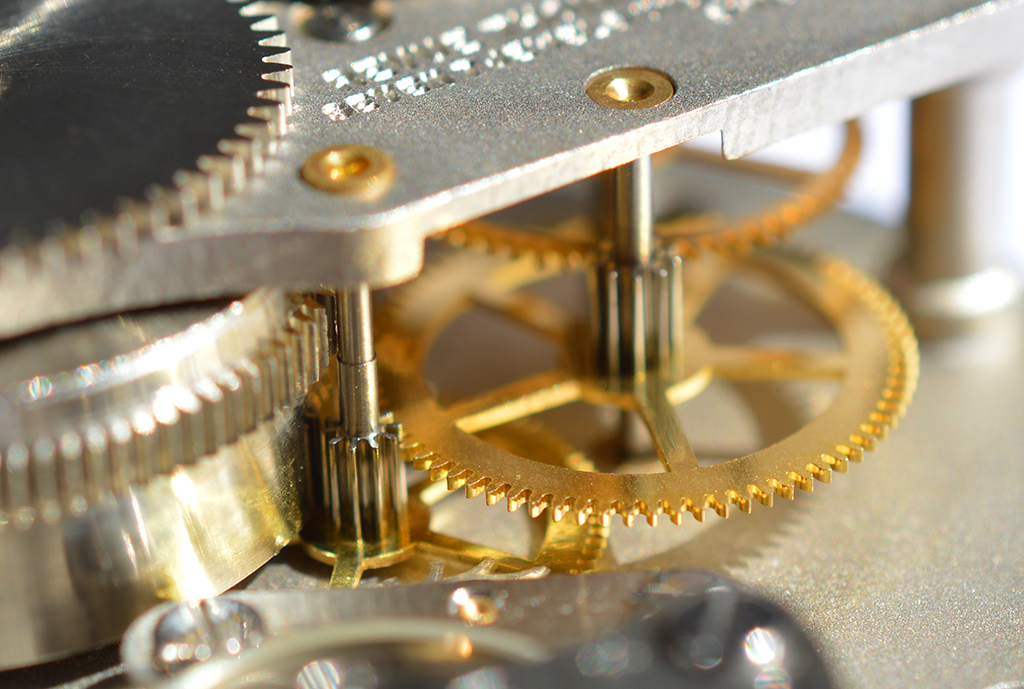

Instandsetzung-Revue-Thommen-A-11-06
Instandsetzung-Revue-Thommen-A-11-07

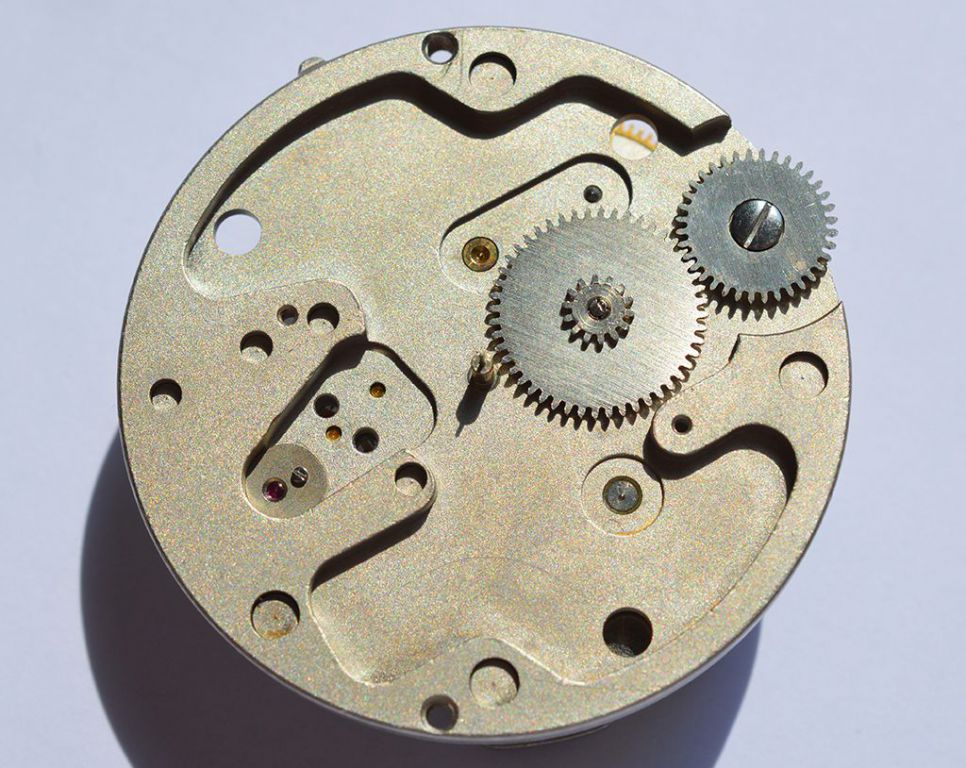

Instandsetzung-Revue-Thommen-A-11-08
Instandsetzung-Revue-Thommen-A-11-01
Instandsetzung-Revue-Thommen-A-11-02

Werte Freunde der Uhrmacherei,

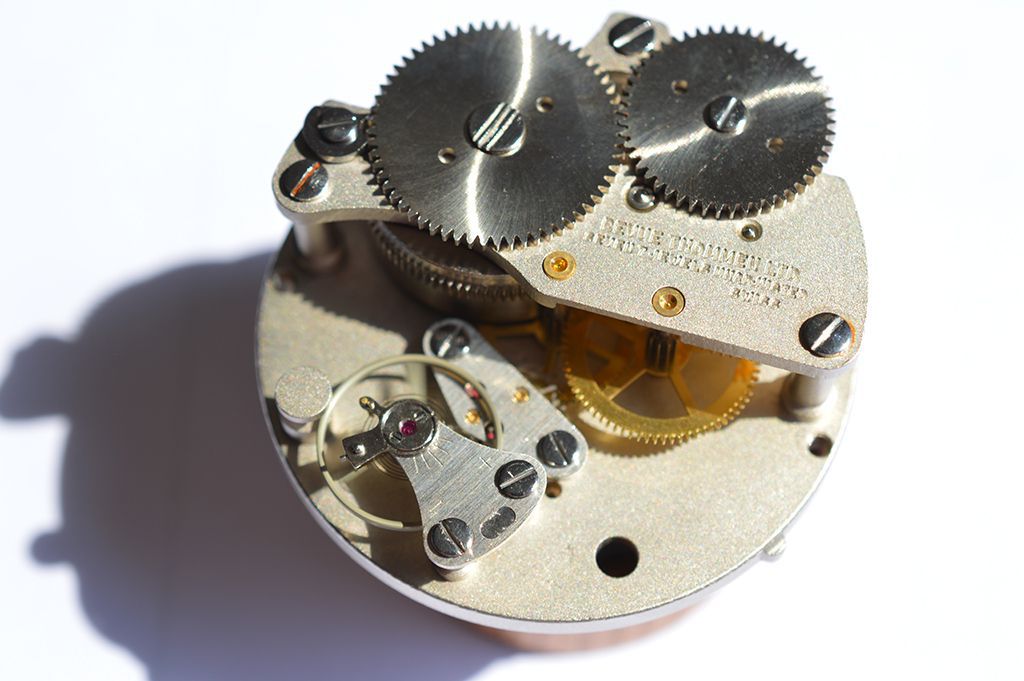

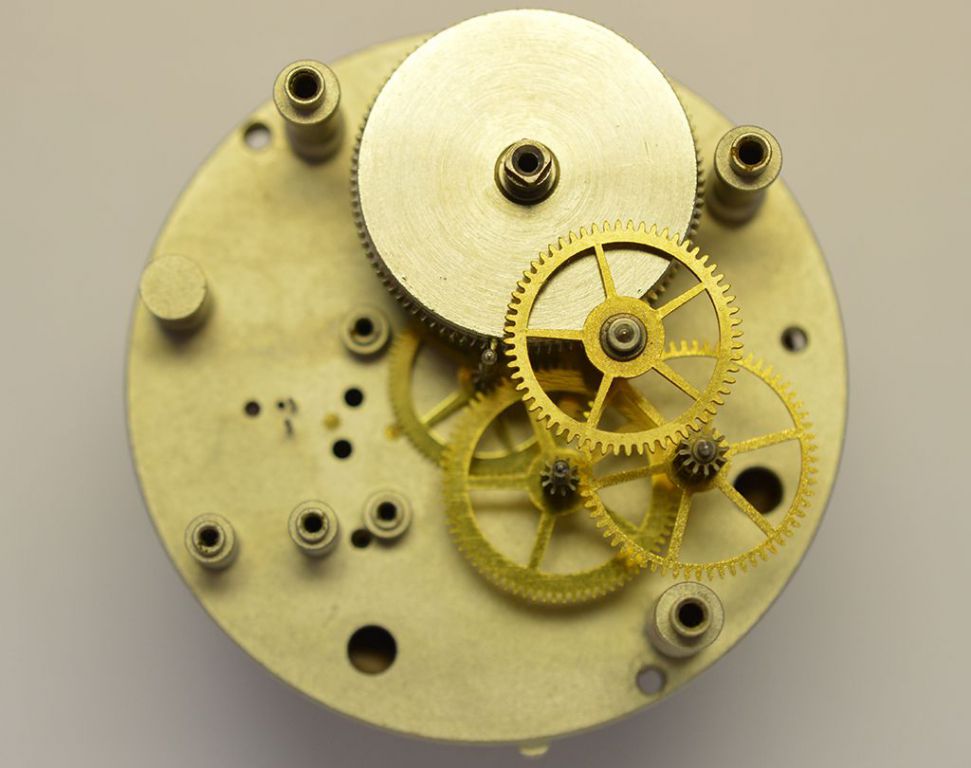

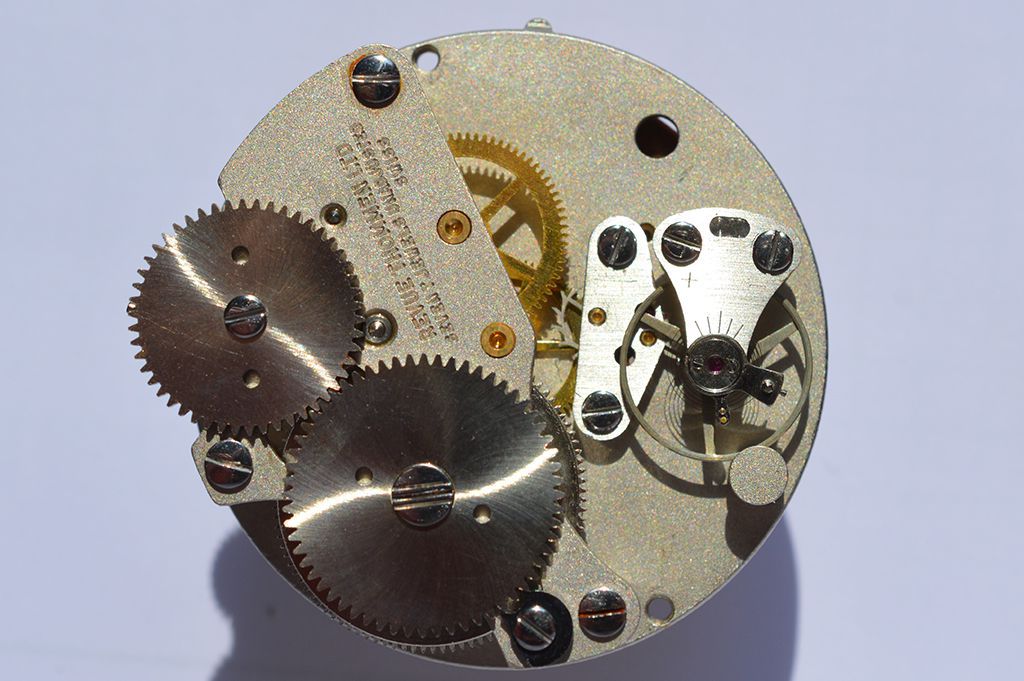

hier habe ich ein sehr interessantes Uhrwerk einer modernen Revue Thommen Navigationsborduhr instand gesetzt.

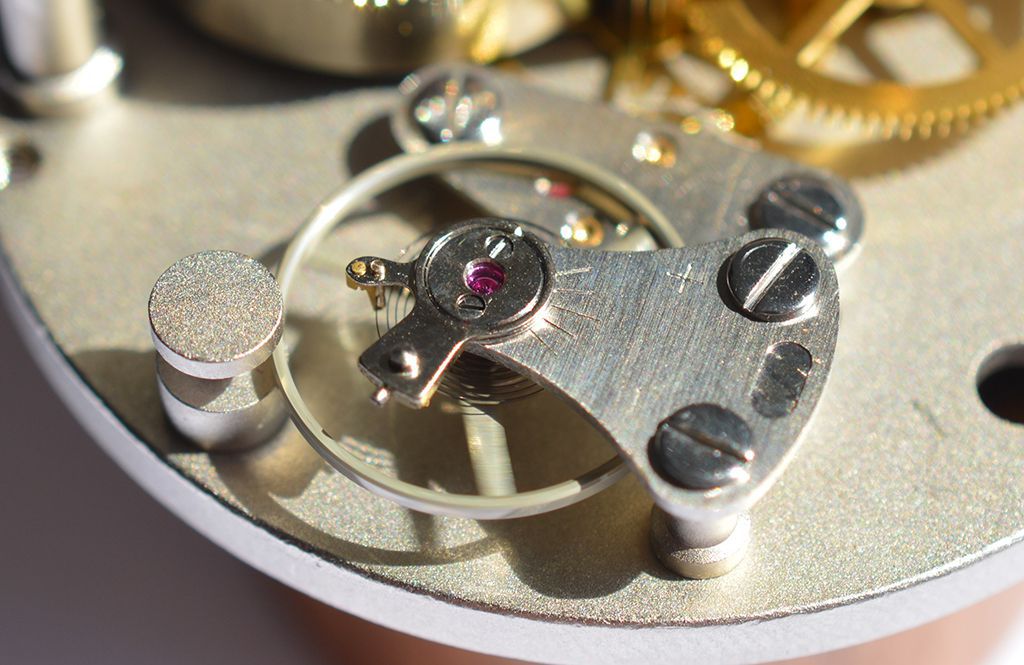

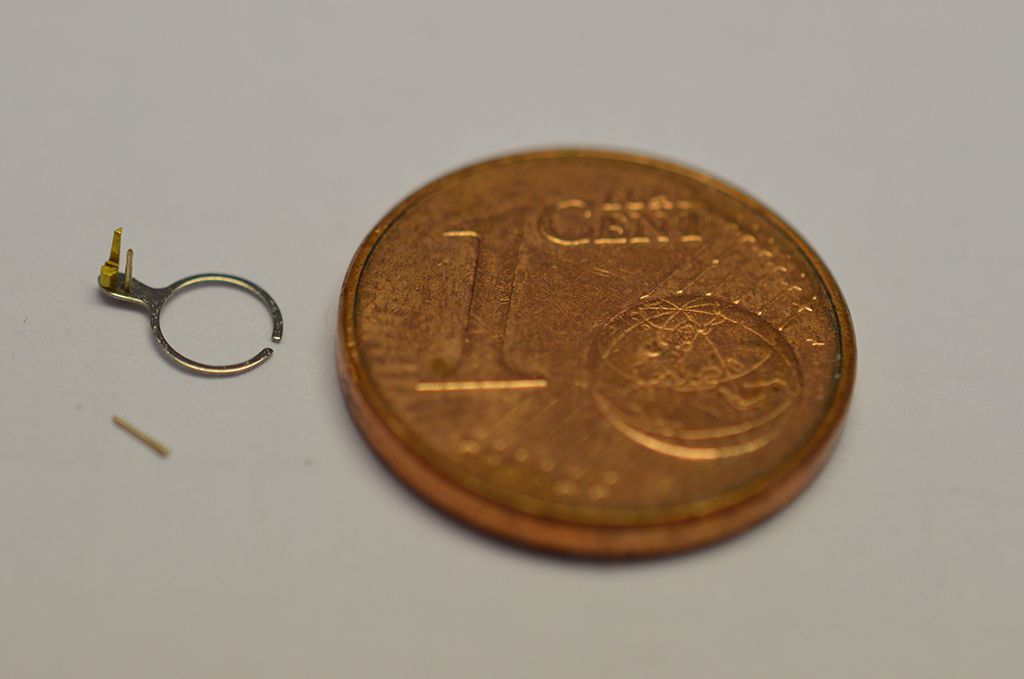

Es war ein Teil des Spiralschlüssels abgebrochen und die Uhr ließ sich nicht mehr regulieren.

Ich habe hier den Stift neu an der Uhrmacherdrehmaschine angefertigt und das Werk komplett gereinigt.

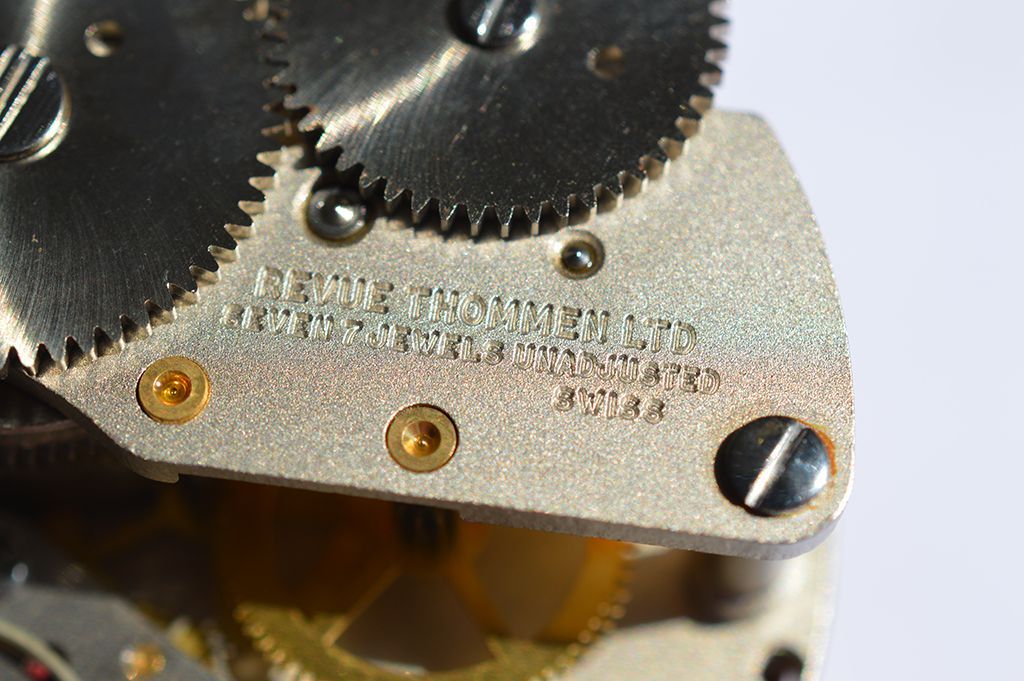

Die Machart der Platinen ist absolut modern.

Nun kann das Werk wieder absolut fein instand gesetzt seinen Dienst verrichten.
